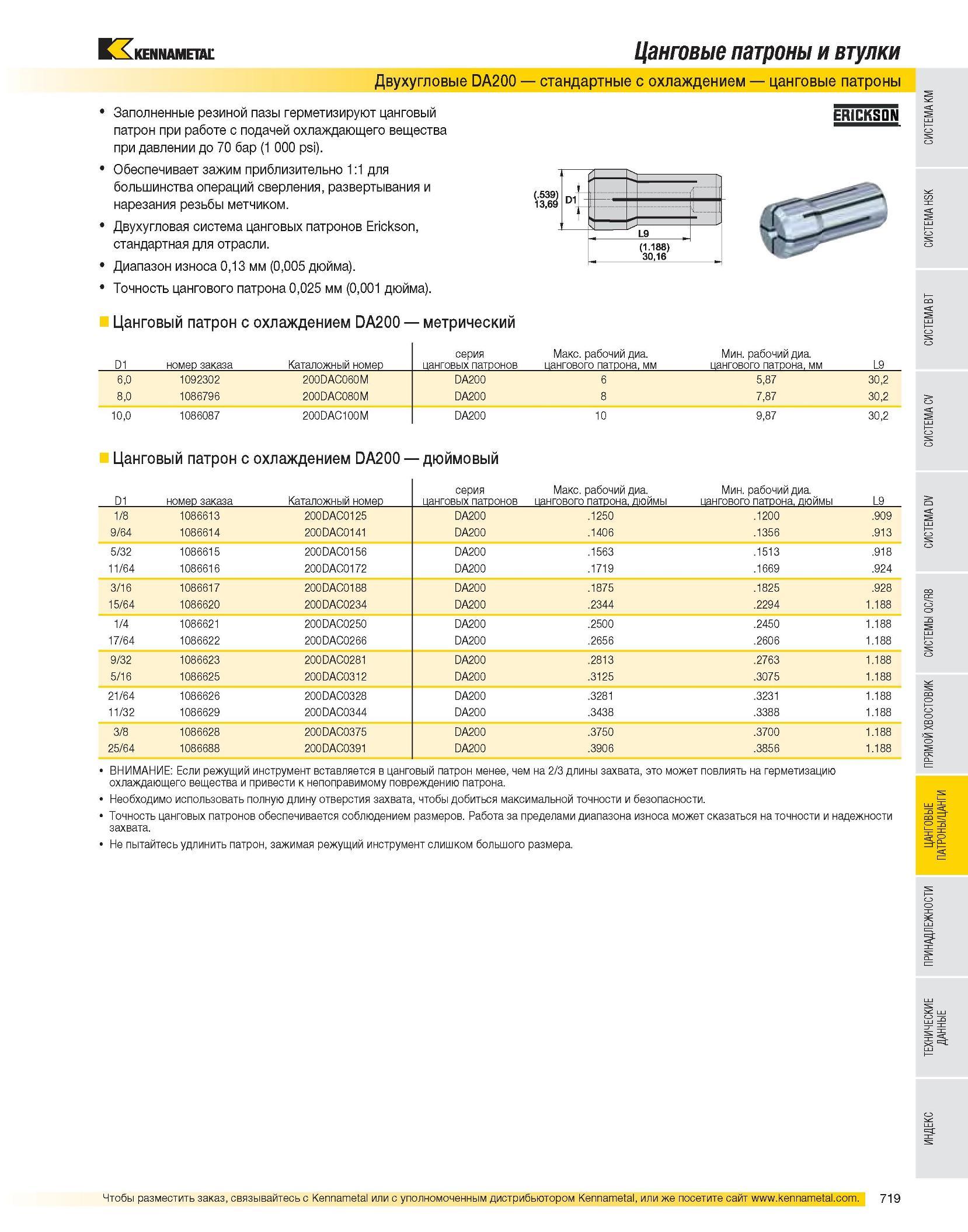

Цанговые патроны и втулки Двухугловые DA200 стандартные с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 70 бар (1 000 psi). Обеспечивает зажим приблизительно 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Точность цангового патрона 0,025 мм (0,001 дюйма). ERICKSON Цанговый патрон с охлаждением DA200 метрический Г номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 6,0 1092302 200DAC060M DA200 6 5,87 30,2 8,0 1086796 200DAC080M DA200 8 7,87 30,2 10,0 1086087 200DAC100M DA200 10 9,87 30,2 Цанговый патрон с охлаждением DA200 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/8 1086613 200DAC0125 DA200 .1250 .1200 .909 9/64 1086614 200DAC0141 DA200 .1406 .1356 .913 5/32 1086615 200DAC0156 DA200 .1563 .1513 .918 11/64 1086616 200DAC0172 DA200 .1719 .1669 .924 3/16 1086617 200DAC0188 DA200 .1875 .1825 .928 15/64 1086620 200DAC0234 DA200 .2344 .2294 1.188 1/4 1086621 200DAC0250 DA200 .2500 .2450 1.188 17/64 1086622 200DAC0266 DA200 .2656 .2606 1.188 9/32 1086623 200DAC0281 DA200 .2813 .2763 1.188 5/16 1086625 200DAC0312 DA200 .3125 .3075 1.188 21/64 1086626 200DAC0328 DA200 .3281 .3231 1.188 11/32 1086629 200DAC0344 DA200 .3438 .3388 1.188 3/8 1086628 200DAC0375 DA200 .3750 .3700 1.188 25/64 1086688 200DAC0391 DA200 .3906 .3856 1.188 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
