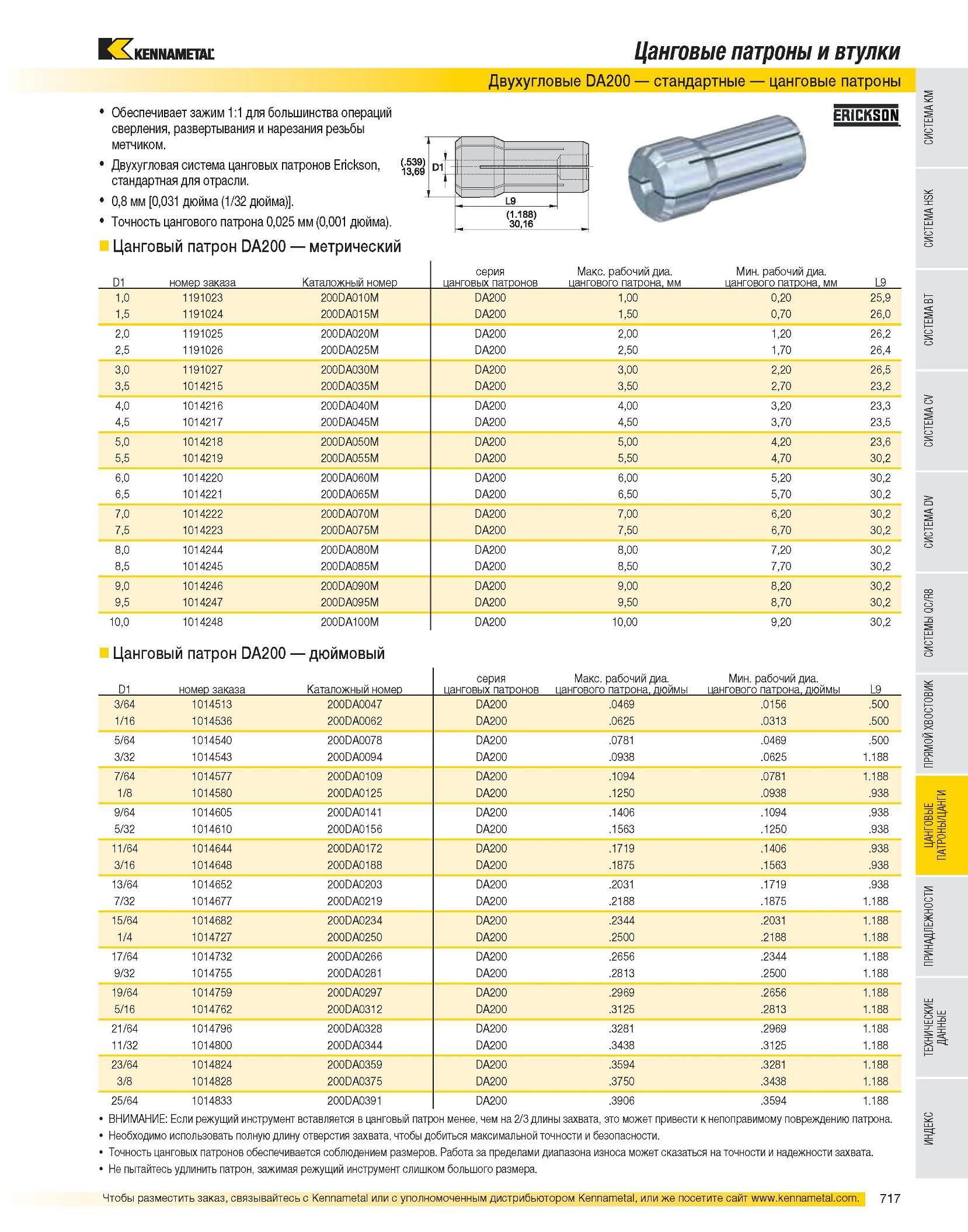

Обеспечивает зажим 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. 0,8 мм [0,031 дюйма (1/32 дюйма)]. Точность цангового патрона 0,025 мм (0,001 дюйма). Цанговый патрон DA200 метрический Цанговые патроны и втулки Двухугловые DA200 стандартные цанговые патроны ERICKSON D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 1,0 1191023 200DA010M DA200 1,00 0,20 25,9 1,5 1191024 200DA015M DA200 1,50 0,70 26,0 2,0 1191025 200DA020M DA200 2,00 1,20 26,2 2,5 1191026 200DA025M DA200 2,50 1,70 26,4 3,0 1191027 200DA030M DA200 3,00 2,20 26,5 3,5 1014215 200DA035M DA200 3,50 2,70 23,2 4,0 1014216 200DA040M DA200 4,00 3,20 23,3 4,5 1014217 200DA045M DA200 4,50 3,70 23,5 5,0 1014218 200DA050M DA200 5,00 4,20 23,6 5,5 1014219 200DA055M DA200 5,50 4,70 30,2 6,0 1014220 200DA060M DA200 6,00 5,20 30,2 6,5 1014221 200DA065M DA200 6,50 5,70 30,2 7,0 1014222 200DA070M DA200 7,00 6,20 30,2 7,5 1014223 200DA075M DA200 7,50 6,70 30,2 8,0 1014244 200DA080M DA200 8,00 7,20 30,2 8,5 1014245 200DA085M DA200 8,50 7,70 30,2 9,0 1014246 200DA090M DA200 9,00 8,20 30,2 9,5 1014247 200DA095M DA200 9,50 8,70 30,2 10,0 1014248 200DA100M DA200 10,00 9,20 30,2 Цанговый патрон DA200 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 3/64 1014513 200DA0047 DA200 .0469 .0156 .500 1/16 1014536 200DA0062 DA200 .0625 .0313 .500 5/64 1014540 200DA0078 DA200 .0781 .0469 .500 3/32 1014543 200DA0094 DA200 .0938 .0625 1.188 7/64 1014577 200DA0109 DA200 .1094 .0781 1.188 1/8 1014580 200DA0125 DA200 .1250 .0938 .938 9/64 1014605 200DA0141 DA200 .1406 .1094 .938 5/32 1014610 200DA0156 DA200 .1563 .1250 .938 11/64 1014644 200DA0172 DA200 .1719 .1406 .938 3/16 1014648 200DA0188 DA200 .1875 .1563 .938 13/64 1014652 200DA0203 DA200 .2031 .1719 .938 7/32 1014677 200DA0219 DA200 .2188 .1875 1.188 15/64 1014682 200DA0234 DA200 .2344 .2031 1.188 1/4 1014727 200DA0250 DA200 .2500 .2188 1.188 17/64 1014732 200DA0266 DA200 .2656 .2344 1.188 9/32 1014755 200DA0281 DA200 .2813 .2500 1.188 19/64 1014759 200DA0297 DA200 .2969 .2656 1.188 5/16 1014762 200DA0312 DA200 .3125 .2813 1.188 21/64 1014796 200DA0328 DA200 .3281 .2969 1.188 11/32 1014800 200DA0344 DA200 .3438 .3125 1.188 23/64 1014824 200DA0359 DA200 .3594 .3281 1.188 3/8 1014828 200DA0375 DA200 .3750 .3438 1.188 25/64 1014833 200DA0391 DA200 .3906 .3594 1.188 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
