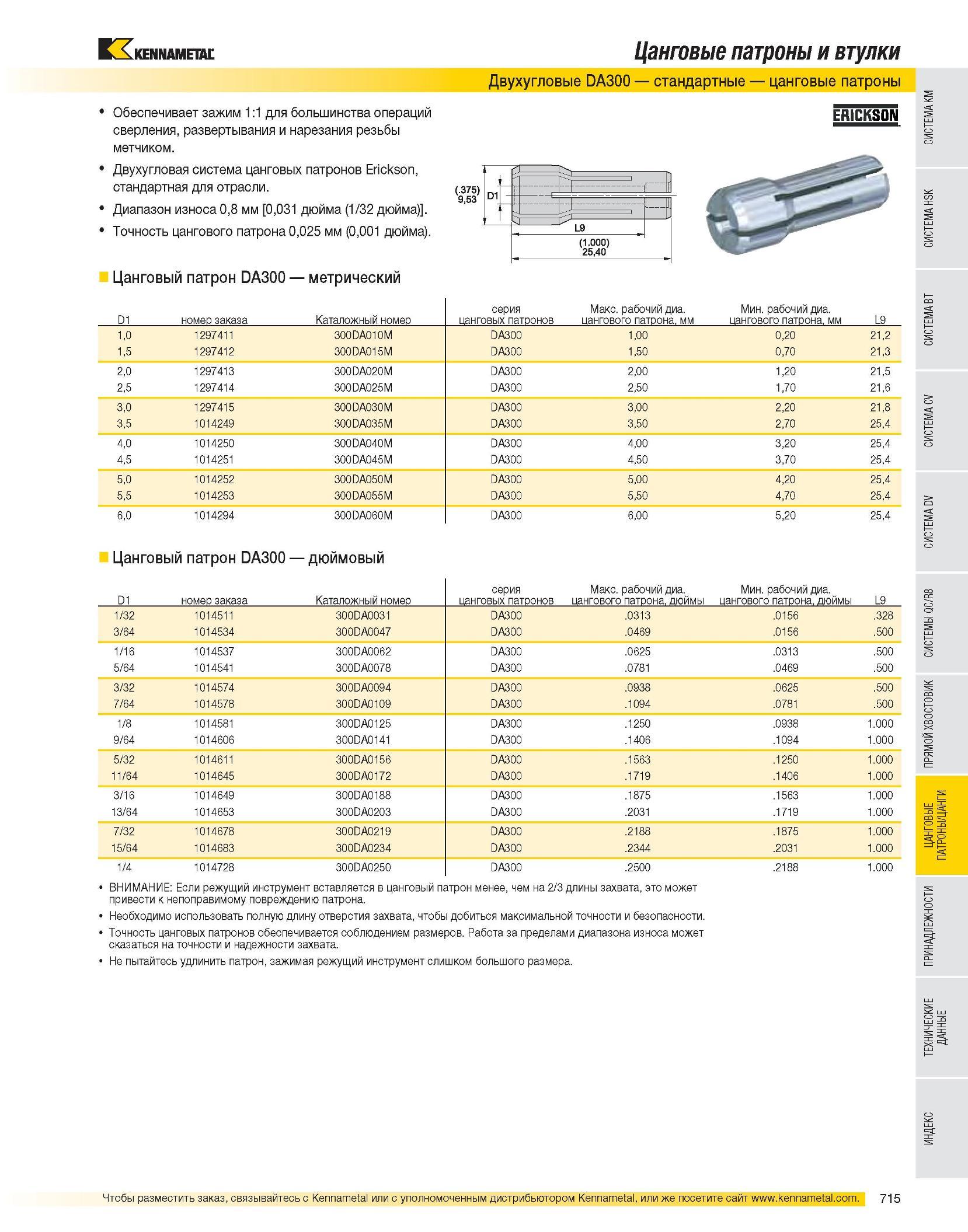

Обеспечивает зажим 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,8 мм [0,031 дюйма (1/32 дюйма)]. Точность цангового патрона 0,025 мм (0,001 дюйма). Цанговый патрон DA300 метрический Цанговые патроны и втулки Двухугловые DA300 стандартные цанговые патроны ERICKSON D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 1,0 1297411 300DA010M DA300 1,00 0,20 21,2 1,5 1297412 300DA015M DA300 1,50 0,70 21,3 2,0 1297413 300DA020M DA300 2,00 1,20 21,5 2,5 1297414 300DA025M DA300 2,50 1,70 21,6 3,0 1297415 300DA030M DA300 3,00 2,20 21,8 3,5 1014249 300DA035M DA300 3,50 2,70 25,4 4,0 1014250 300DA040M DA300 4,00 3,20 25,4 4,5 1014251 300DA045M DA300 4,50 3,70 25,4 5,0 1014252 300DA050M DA300 5,00 4,20 25,4 5,5 1014253 300DA055M DA300 5,50 4,70 25,4 6,0 1014294 300DA060M DA300 6,00 5,20 25,4 Цанговый патрон DA300 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/32 1014511 300DA0031 DA300 .0313 .0156 .328 3/64 1014534 300DA0047 DA300 .0469 .0156 .500 1/16 1014537 300DA0062 DA300 .0625 .0313 .500 5/64 1014541 300DA0078 DA300 .0781 .0469 .500 3/32 1014574 300DA0094 DA300 .0938 .0625 .500 7/64 1014578 300DA0109 DA300 .1094 .0781 .500 1/8 1014581 300DA0125 DA300 .1250 .0938 1.000 9/64 1014606 300DA0141 DA300 .1406 .1094 1.000 5/32 1014611 300DA0156 DA300 .1563 .1250 1.000 11/64 1014645 300DA0172 DA300 .1719 .1406 1.000 3/16 1014649 300DA0188 DA300 .1875 .1563 1.000 13/64 1014653 300DA0203 DA300 .2031 .1719 1.000 7/32 1014678 300DA0219 DA300 .2188 .1875 1.000 15/64 1014683 300DA0234 DA300 .2344 .2031 1.000 1/4 1014728 300DA0250 DA300 .2500 .2188 1.000 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
