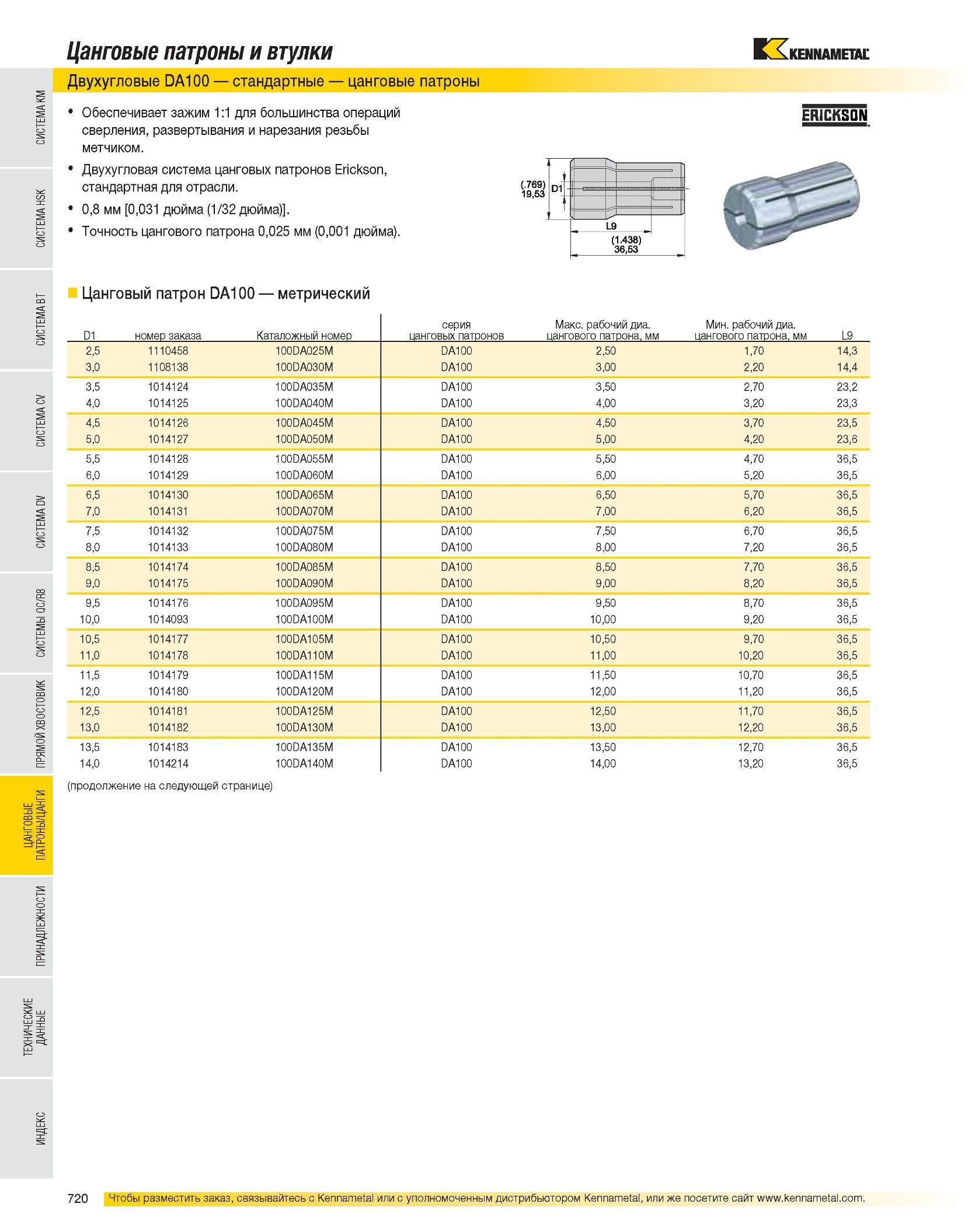

Цанговые патроны и втулки Двухугловые DA100 стандартные цанговые патроны Обеспечивает зажим 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. 0,8 мм [0,031 дюйма (1/32 дюйма)]. Точность цангового патрона 0,025 мм (0,001 дюйма). ERICKSON Цанговый патрон DA100 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 2,5 1110458 100DA025M DA100 2,50 1,70 14,3 3,0 1108138 100DA030M DA100 3,00 2,20 14,4 3,5 1014124 100DA035M DA100 3,50 2,70 23,2 4,0 1014125 100DA040M DA100 4,00 3,20 23,3 4,5 1014126 100DA045M DA100 4,50 3,70 23,5 5,0 1014127 100DA050M DA100 5,00 4,20 23,6 5,5 1014128 100DA055M DA100 5,50 4,70 36,5 6,0 1014129 100DA060M DA100 6,00 5,20 36,5 6,5 1014130 100DA065M DA100 6,50 5,70 36,5 7,0 1014131 100DA070M DA100 7,00 6,20 36,5 7,5 1014132 100DA075M DA100 7,50 6,70 36,5 8,0 1014133 100DA080M DA100 8,00 7,20 36,5 8,5 1014174 100DA085M DA100 8,50 7,70 36,5 9,0 1014175 100DA090M DA100 9,00 8,20 36,5 9,5 1014176 100DA095M DA100 9,50 8,70 36,5 10,0 1014093 100DA100M DA100 10,00 9,20 36,5 10,5 1014177 100DA105M DA100 10,50 9,70 36,5 11,0 1014178 100DA110M DA100 11,00 10,20 36,5 11,5 1014179 100DA115M DA100 11,50 10,70 36,5 12,0 1014180 100DA120M DA100 12,00 11,20 36,5 12,5 1014181 100DA125M DA100 12,50 11,70 36,5 13,0 1014182 100DA130M DA100 13,00 12,20 36,5 13,5 1014183 100DA135M DA100 13,50 12,70 36,5 14,0 1014214 100DA140M DA100 14,00 13,20 36,5 (продолжение на следующей странице)
