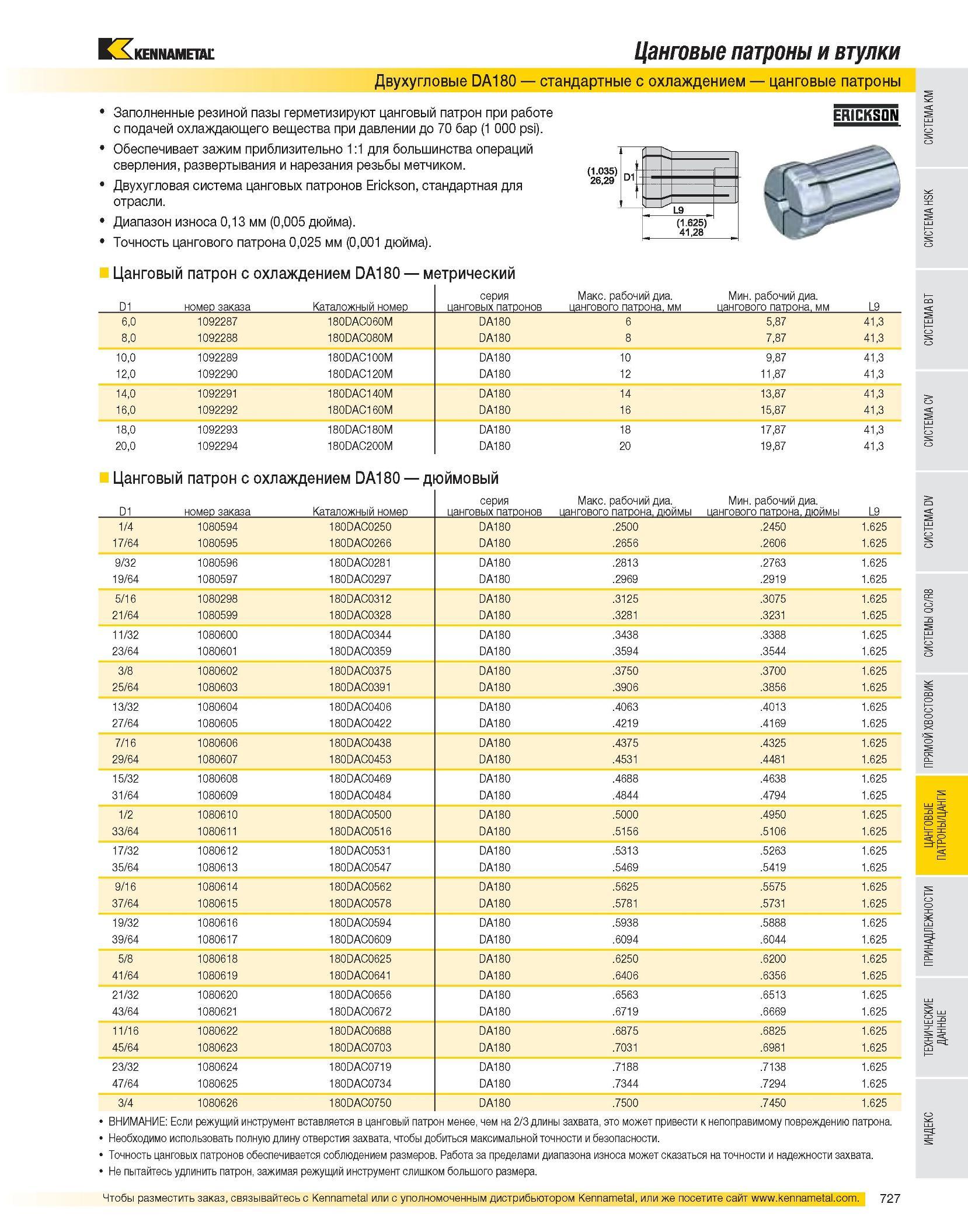

Цанговые патроны и втулки Двухугловые DA180 стандартные с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 70 бар (1 000 psi). Обеспечивает зажим приблизительно 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Точность цангового патрона 0,025 мм (0,001 дюйма). Цанговый патрон с охлаждением DA180 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 6,0 1092287 180DAC060M DA180 6 5,87 41,3 8,0 1092288 180DAC080M DA180 8 7,87 41,3 10,0 1092289 180DAC100M DA180 10 9,87 41,3 12,0 1092290 180DAC120M DA180 12 11,87 41,3 14,0 1092291 180DAC140M DA180 14 13,87 41,3 16,0 1092292 180DAC160M DA180 16 15,87 41,3 18,0 1092293 180DAC180M DA180 18 17,87 41,3 20,0 1092294 180DAC200M DA180 20 19,87 41,3 Цанговый патрон с охлаждением DA180 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/4 1080594 180DAC0250 DA180 .2500 .2450 1.625 17/64 1080595 180DAC0266 DA180 .2656 .2606 1.625 9/32 1080596 180DAC0281 DA180 .2813 .2763 1.625 19/64 1080597 180DAC0297 DA180 .2969 .2919 1.625 5/16 1080298 180DAC0312 DA180 .3125 .3075 1.625 21/64 1080599 180DAC0328 DA180 .3281 .3231 1.625 11/32 1080600 180DAC0344 DA180 .3438 .3388 1.625 23/64 1080601 180DAC0359 DA180 .3594 .3544 1.625 3/8 1080602 180DAC0375 DA180 .3750 .3700 1.625 25/64 1080603 180DAC0391 DA180 .3906 .3856 1.625 13/32 1080604 180DAC0406 DA180 .4063 .4013 1.625 27/64 1080605 180DAC0422 DA180 .4219 .4169 1.625 7/16 1080606 180DAC0438 DA180 .4375 .4325 1.625 29/64 1080607 180DAC0453 DA180 .4531 .4481 1.625 15/32 1080608 180DAC0469 DA180 .4688 .4638 1.625 31/64 1080609 180DAC0484 DA180 .4844 .4794 1.625 1/2 1080610 180DAC0500 DA180 .5000 .4950 1.625 33/64 1080611 180DAC0516 DA180 .5156 .5106 1.625 17/32 1080612 180DAC0531 DA180 .5313 .5263 1.625 35/64 1080613 180DAC0547 DA180 .5469 .5419 1.625 9/16 1080614 180DAC0562 DA180 .5625 .5575 1.625 37/64 1080615 180DAC0578 DA180 .5781 .5731 1.625 19/32 1080616 180DAC0594 DA180 .5938 .5888 1.625 39/64 1080617 180DAC0609 DA180 .6094 .6044 1.625 5/8 1080618 180DAC0625 DA180 .6250 .6200 1.625 41/64 1080619 180DAC0641 DA180 .6406 .6356 1.625 21/32 1080620 180DAC0656 DA180 .6563 .6513 1.625 43/64 1080621 180DAC0672 DA180 .6719 .6669 1.625 11/16 1080622 180DAC0688 DA180 .6875 .6825 1.625 45/64 1080623 180DAC0703 DA180 .7031 .6981 1.625 23/32 1080624 180DAC0719 DA180 .7188 .7138 1.625 47/64 1080625 180DAC0734 DA180 .7344 .7294 1.625 3/4 1080626 180DAC0750 DA180 .7500 .7450 1.625 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
