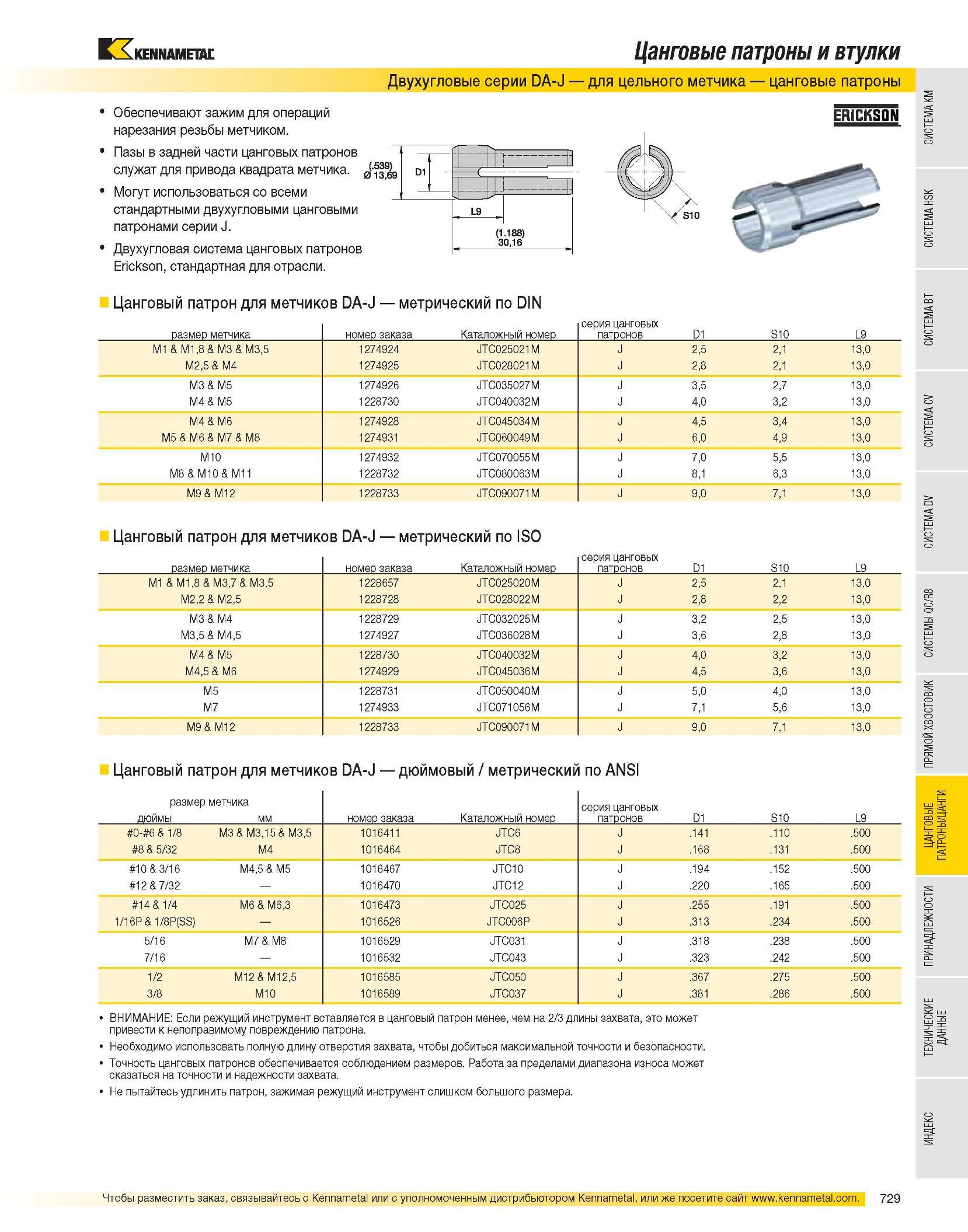

Цанговые патроны и втулки Двухугловые серии DA-J для цельного метчика цанговые патроны Обеспечивают зажим для операций нарезания резьбы метчиком. Пазы в задней части цанговых патронов служат для привода квадрата метчика. Могут использоваться со всеми стандартными двухугловыми цанговыми патронами серии J. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Цанговый патрон для метчиков DA-J метрический по DIN размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M1 & M1,8 & M3 & M3,5 1274924 JTC025021M J 2,5 2,1 13,0 M2,5 & M4 1274925 JTC028021M J 2,8 2,1 13,0 M3 & M5 1274926 JTC035027M J 3,5 2,7 13,0 M4 & M5 1228730 JTC040032M J 4,0 3,2 13,0 M4 & M6 1274928 JTC045034M J 4,5 3,4 13,0 M5 & M6 & M7 & M8 1274931 JTC060049M J 6,0 4,9 13,0 M10 1274932 JTC070055M J 7,0 5,5 13,0 M8 & M10 & M11 1228732 JTC080063M J 8,1 6,3 13,0 M9 & M12 1228733 JTC090071M J 9,0 7,1 13,0 Цанговый патрон для метчиков DA-J метрический по ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M1 & M1,8 & M3,7 & M3,5 1228657 JTC025020M J 2,5 2,1 13,0 M2,2 & M2,5 1228728 JTC028022M J 2,8 2,2 13,0 M3 & M4 1228729 JTC032025M J 3,2 2,5 13,0 M3,5 & M4,5 1274927 JTC036028M J 3,6 2,8 13,0 M4 & M5 1228730 JTC040032M J 4,0 3,2 13,0 M4,5 & M6 1274929 JTC045036M J 4,5 3,6 13,0 M5 1228731 JTC050040M J 5,0 4,0 13,0 M7 1274933 JTC071056M J 7,1 5,6 13,0 M9 & M12 1228733 JTC090071M J 9,0 7,1 13,0 Цанговый патрон для метчиков DA-J дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #0-#6 & 1/8 M3 & M3,15 & M3,5 1016411 JTC6 J .141 .110 .500 #8 & 5/32 M4 1016464 JTC8 J .168 .131 .500 #10 & 3/16 M4,5 & M5 1016467 JTC10 J .194 .152 .500 #12 & 7/32 - 1016470 JTC12 J .220 .165 .500 #14 & 1/4 M6 & M6,3 1016473 JTC025 J .255 .191 .500 1/16P & 1/8P(SS) - 1016526 JTC006P J .313 .234 .500 5/16 M7 & M8 1016529 JTC031 J .318 .238 .500 7/16 - 1016532 JTC043 J .323 .242 .500 1/2 M12 & M12,5 1016585 JTC050 J .367 .275 .500 3/8 M10 1016589 JTC037 J .381 .286 .500 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
