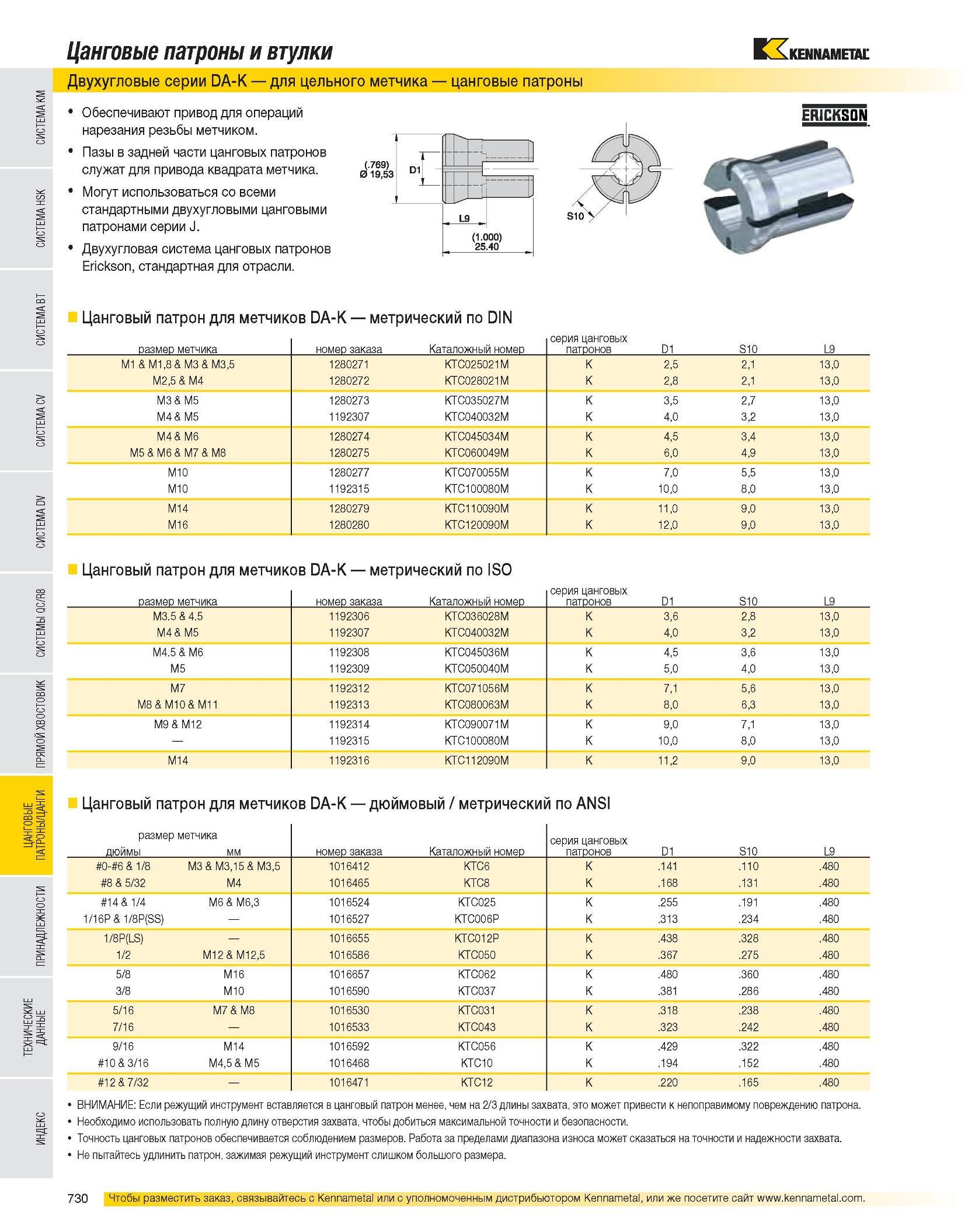

Цанговые патроны и втулки Двухугловые серии DA-K для цельного метчика цанговые патроны Обеспечивают привод для операций нарезания резьбы метчиком. Пазы в задней части цанговых патронов служат для привода квадрата метчика. Могут использоваться со всеми стандартными двухугловыми цанговыми патронами серии J. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Цанговый патрон для метчиков DA-K метрический по DIN размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M1 & M1,8 & M3 & M3,5 1280271 KTC025021M K 2,5 2,1 13,0 M2,5 & M4 1280272 KTC028021M K 2,8 2,1 13,0 M3 & M5 1280273 KTC035027M K 3,5 2,7 13,0 M4 & M5 1192307 KTC040032M K 4,0 3,2 13,0 M4 & M6 1280274 KTC045034M K 4,5 3,4 13,0 M5 & M6 & M7 & M8 1280275 KTC060049M K 6,0 4,9 13,0 M10 1280277 KTC070055M K 7,0 5,5 13,0 M10 1192315 KTC100080M K 10,0 8,0 13,0 M14 1280279 KTC110090M K 11,0 9,0 13,0 M16 1280280 KTC120090M K 12,0 9,0 13,0 Цанговый патрон для метчиков DA-K метрический по ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M3.5 & 4.5 1192306 KTC036028M K 3,6 2,8 13,0 M4 & M5 1192307 KTC040032M K 4,0 3,2 13,0 M4.5 & M6 1192308 KTC045036M K 4,5 3,6 13,0 M5 1192309 KTC050040M K 5,0 4,0 13,0 M7 1192312 KTC071056M K 7,1 5,6 13,0 M8 & M10 & M11 1192313 KTC080063M K 8,0 6,3 13,0 M9 & M12 1192314 KTC090071M K 9,0 7,1 13,0 - 1192315 KTC100080M K 10,0 8,0 13,0 M14 1192316 KTC112090M K 11,2 9,0 13,0 Цанговый патрон для метчиков DA-K дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #0-#6 & 1/8 M3 & M3,15 & M3,5 1016412 KTC6 K .141 .110 .480 #8 & 5/32 M4 1016465 KTC8 K .168 .131 .480 #14 & 1/4 M6 & M6,3 1016524 KTC025 K .255 .191 .480 1/16P & 1/8P(SS) - 1016527 KTC006P K .313 .234 .480 1/8P(LS) 1016655 KTC012P K .438 .328 .480 1/2 M12 & M12,5 1016586 KTC050 K .367 .275 .480 5/8 M16 1016657 KTC062 K .480 .360 .480 3/8 M10 1016590 KTC037 K .381 .286 .480 5/16 M7 & M8 1016530 KTC031 K .318 .238 .480 7/16 1016533 KTC043 K .323 .242 .480 9/16 M14 1016592 KTC056 K .429 .322 .480 #10 & 3/16 M4,5 & M5 1016468 KTC10 K .194 .152 .480 #12 & 7/32 1016471 KTC12 K .220 .165 .480 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
