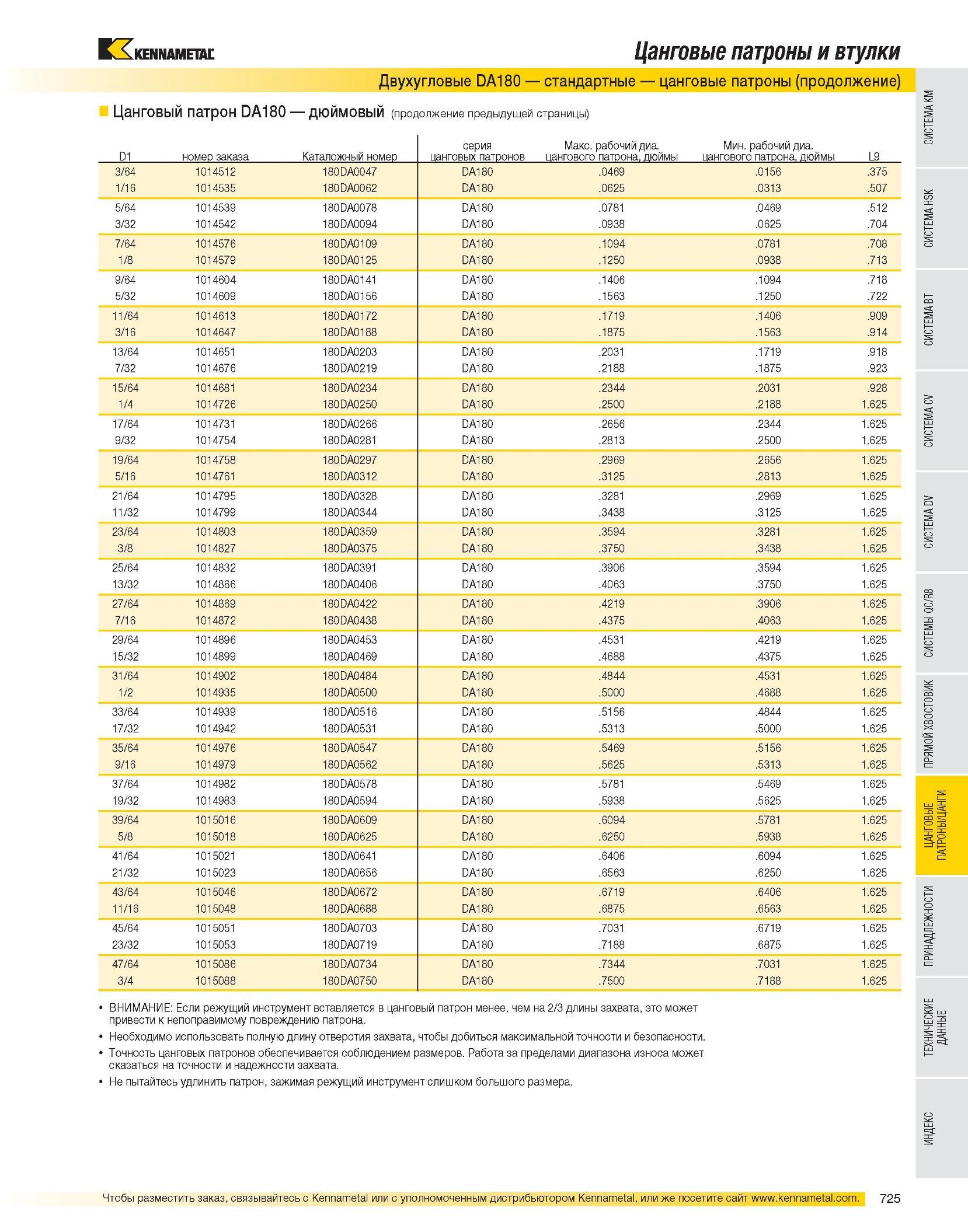

Цанговые патроны и втулки Двухугловые DA180 стандартные цанговые патроны (продолжение) Цанговый патрон DA180 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 3/64 1014512 180DA0047 DA180 .0469 .0156 .375 1/16 1014535 180DA0062 DA180 .0625 .0313 .507 5/64 1014539 180DA0078 DA180 .0781 .0469 .512 3/32 1014542 180DA0094 DA180 .0938 .0625 .704 7/64 1014576 180DA0109 DA180 .1094 .0781 .708 1/8 1014579 180DA0125 DA180 .1250 .0938 .713 9/64 1014604 180DA0141 DA180 .1406 .1094 .718 5/32 1014609 180DA0156 DA180 .1563 .1250 .722 11/64 1014613 180DA0172 DA180 .1719 .1406 .909 3/16 1014647 180DA0188 DA180 .1875 .1563 .914 13/64 1014651 180DA0203 DA180 .2031 .1719 .918 7/32 1014676 180DA0219 DA180 .2188 .1875 .923 15/64 1014681 180DA0234 DA180 .2344 .2031 .928 1/4 1014726 180DA0250 DA180 .2500 .2188 1.625 17/64 1014731 180DA0266 DA180 .2656 .2344 1.625 9/32 1014754 180DA0281 DA180 .2813 .2500 1.625 19/64 1014758 180DA0297 DA180 .2969 .2656 1.625 5/16 1014761 180DA0312 DA180 .3125 .2813 1.625 21/64 1014795 180DA0328 DA180 .3281 .2969 1.625 11/32 1014799 180DA0344 DA180 .3438 .3125 1.625 23/64 1014803 180DA0359 DA180 .3594 .3281 1.625 3/8 1014827 180DA0375 DA180 .3750 .3438 1.625 25/64 1014832 180DA0391 DA180 .3906 .3594 1.625 13/32 1014866 180DA0406 DA180 .4063 .3750 1.625 27/64 1014869 180DA0422 DA180 .4219 .3906 1.625 7/16 1014872 180DA0438 DA180 .4375 .4063 1.625 29/64 1014896 180DA0453 DA180 .4531 .4219 1.625 15/32 1014899 180DA0469 DA180 .4688 .4375 1.625 31/64 1014902 180DA0484 DA180 .4844 .4531 1.625 1/2 1014935 180DA0500 DA180 .5000 .4688 1.625 33/64 1014939 180DA0516 DA180 .5156 .4844 1.625 17/32 1014942 180DA0531 DA180 .5313 .5000 1.625 35/64 1014976 180DA0547 DA180 .5469 .5156 1.625 9/16 1014979 180DA0562 DA180 .5625 .5313 1.625 37/64 1014982 180DA0578 DA180 .5781 .5469 1.625 19/32 1014983 180DA0594 DA180 .5938 .5625 1.625 39/64 1015016 180DA0609 DA180 .6094 .5781 1.625 5/8 1015018 180DA0625 DA180 .6250 .5938 1.625 41/64 1015021 180DA0641 DA180 .6406 .6094 1.625 21/32 1015023 180DA0656 DA180 .6563 .6250 1.625 43/64 1015046 180DA0672 DA180 .6719 .6406 1.625 11/16 1015048 180DA0688 DA180 .6875 .6563 1.625 45/64 1015051 180DA0703 DA180 .7031 .6719 1.625 23/32 1015053 180DA0719 DA180 .7188 .6875 1.625 47/64 1015086 180DA0734 DA180 .7344 .7031 1.625 3/4 1015088 180DA0750 DA180 .7500 .7188 1.625 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
