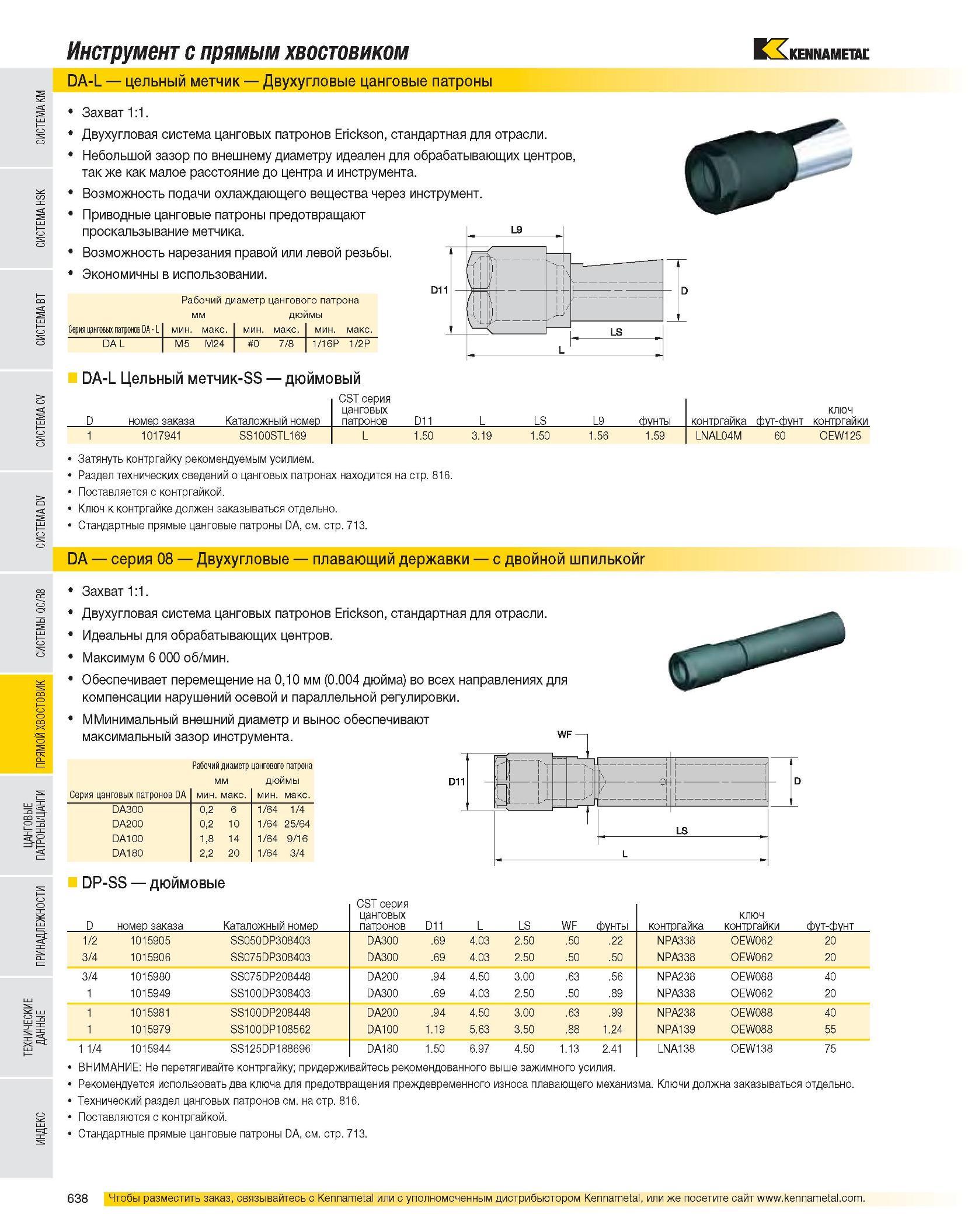

Инструмент с прямым хвостовиком DA-L цельный метчик Двухугловые цанговые патроны Захват 1:1. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Небольшой зазор по внешнему диаметру идеален для обрабатывающих центров так же как малое расстояние до центра и инструмента. Возможность подачи охлаждающего вещества через инструмент. Приводные цанговые патроны предотвращают проскальзывание метчика. Возможность нарезания правой или левой резьбы. Экономичны в использовании. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - L мин. макс. мин. макс. мин. макс. DA L M5 M24 #0 7/8 1/16P 1/2P DA-L Цельный метчик-SS дюймовый D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 фунты а к й га трг нт S нт у -8 & -9 ключ контргайки 1 1017941 SS100STL169 L 1.50 3.19 1.50 1.56 1.59 LNAL04M 60 OEW125 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой. Ключ к контргайке должен заказываться отдельно. Стандартные прямые цанговые патроны DA, см. стр. 713. DA серия 08 Двухугловые плавающий державки с двойной шпилькой Захват 1:1. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Идеальны для обрабатывающих центров. Максимум 6 000 об/мин. Обеспечивает перемещение на 0,10 мм (0.004 дюйма) во всех направлениях для компенсации нарушений осевой и параллельной регулировки. MМинимальный внешний диаметр и вынос обеспечивают максимальный зазор инструмента. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA мин макс. мин. макс. DA300 0,2 6 1/64 1/4 DA200 0,2 10 1/64 25/64 DA100 1,8 14 1/64 9/16 DA180 2,2 20 1/64 3/4 DP-SS дюймовые D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS WF фунты контргайка ключ контргайки фут-фунт 1/2 1015905 SS050DP308403 DA300 .69 4.03 2.50 .50 .22 NPA338 OEW062 20 3/4 1015906 SS075DP308403 DA300 .69 4.03 2.50 .50 .50 NPA338 OEW062 20 3/4 1015980 SS075DP208448 DA200 .94 4.50 3.00 .63 .56 NPA238 OEW088 40 1 1015949 SS100DP308403 DA300 .69 4.03 2.50 .50 .89 NPA338 OEW062 20 1 1015981 SS100DP208448 DA200 .94 4.50 3.00 .63 .99 NPA238 OEW088 40 1 1015979 SS100DP108562 DA100 1.19 5.63 3.50 .88 1.24 NPA139 OEW088 55 1 1/4 1015944 SS125DP188696 DA180 1.50 6.97 4.50 1.13 2.41 LNA138 OEW138 75 ВНИМАНИЕ: Не перетягивайте контргайку; придерживайтесь рекомендованного выше зажимного усилия. Рекомендуется использовать два ключа для предотвращения преждевременного износа плавающего механизма. Ключи должна заказываться отдельно. Технический раздел цанговых патронов см. на стр. 816. Поставляются с контргайкой. Стандартные прямые цанговые патроны DA, см. стр. 713.
