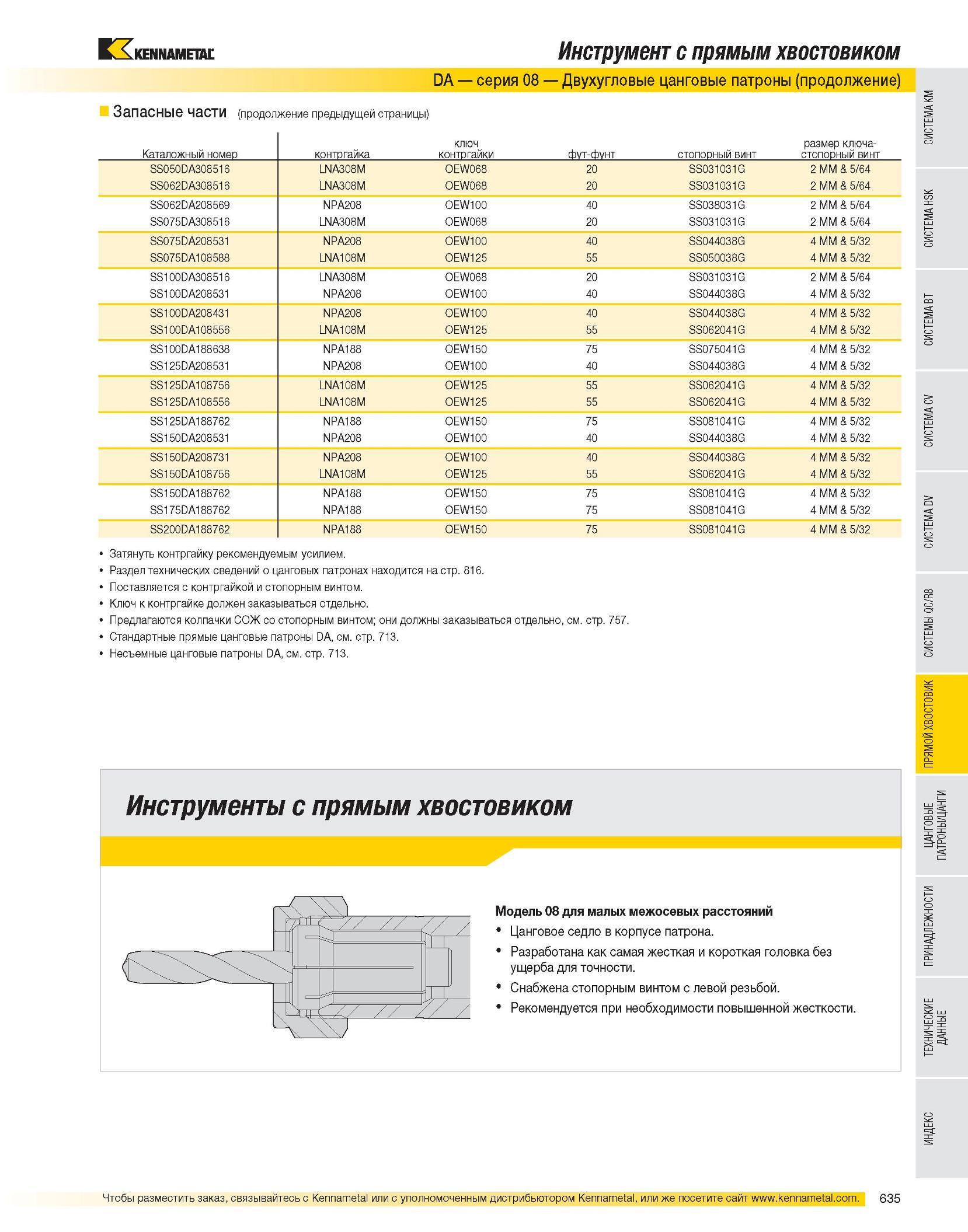

636 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.635
Каталог KENNAMETAL 2007 Системы инструмента Стр. 635 0636 Lab2u Инструмент с прямым хвостовиком DA серия 08 Двухугловые цанговые патроны (продолжение) Запасные части (продолжение предыдущей страницы) Каталожный номер контргайка ключ контргайки фут-фунт стопорный винт размер ключа-стопорный винт SS050DA308516 LNA308M OEW068 20 SS031031G 2 MM & 5/64 SS062DA308516 LNA308M OEW068 20 SS031031G 2 MM & 5/64 SS062DA208569 NPA208 OEW100 40 SS038031G 2 MM & 5/64 SS075DA308516 LNA308M OEW068 20 SS031031G 2 MM & 5/64 SS075DA208531 NPA208 OEW100 40 SS044038G 4 MM & 5/32 SS075DA108588 LNA108M OEW125 55 SS050038G 4 MM & 5/32 SS100DA308516 LNA308M OEW068 20 SS031031G 2 MM & 5/64 SS100DA208531 NPA208 OEW100 40 SS044038G 4 MM & 5/32 SS100DA208431 NPA208 OEW100 40 SS044038G 4 MM & 5/32 SS100DA108556 LNA108M OEW125 55 SS062041G 4 MM & 5/32 SS100DA188638 NPA188 OEW150 75 SS075041G 4 MM & 5/32 SS125DA208531 NPA208 OEW100 40 SS044038G 4 MM & 5/32 SS125DA108756 LNA108M OEW125 55 SS062041G 4 MM & 5/32 SS125DA108556 LNA108M OEW125 55 SS062041G 4 MM & 5/32 SS125DA188762 NPA188 OEW150 75 SS081041G 4 MM & 5/32 SS150DA208531 NPA208 OEW100 40 SS044038G 4 MM & 5/32 SS150DA208731 NPA208 OEW100 40 SS044038G 4 MM & 5/32 SS150DA108756 LNA108M OEW125 55 SS062041G 4 MM & 5/32 SS150DA188762 NPA188 OEW150 75 SS081041G 4 MM & 5/32 SS175DA188762 NPA188 OEW150 75 SS081041G 4 MM & 5/32 SS200DA188762 NPA188 OEW150 75 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Инструменты с прямым хвостовиком Модель 08 для малых межосевых расстояний Цанговое седло в корпусе патрона. Разработана как самая жесткая и короткая головка без ущерба для точности. Снабжена стопорным винтом с левой резьбой. Рекомендуется при необходимости повышенной жесткости.
