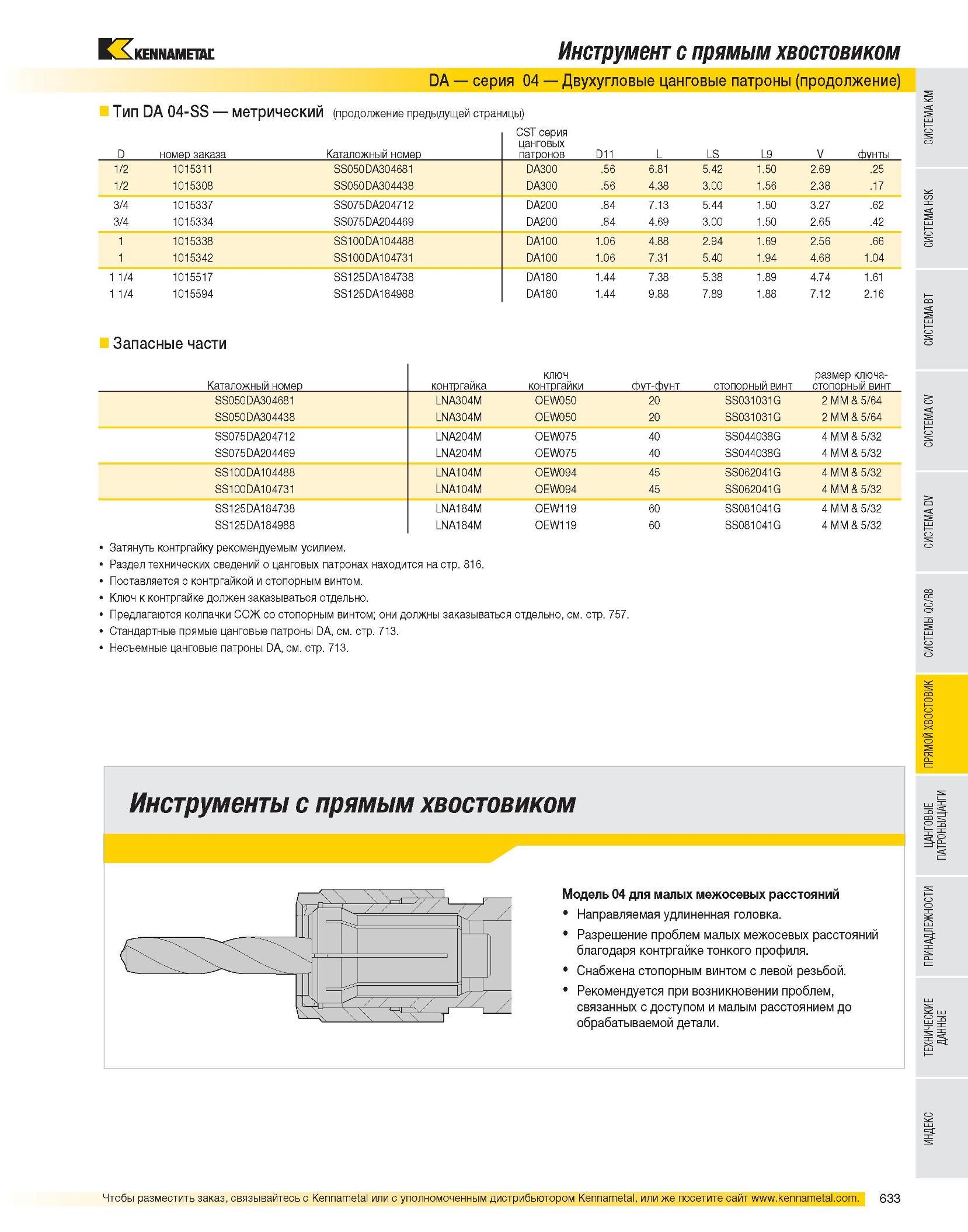

Инструмент с прямым хвостовиком DA серия 04 Двухугловые цанговые патроны (продолжение) Тип DA 04-SS метрический (продолжение предыдущей страницы) D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 V фунты 1/2 1015311 SS050DA304681 DA300 .56 6.81 5.42 1.50 2.69 .25 1/2 1015308 SS050DA304438 DA300 .56 4.38 3.00 1.56 2.38 .17 3/4 1015337 SS075DA204712 DA200 .84 7.13 5.44 1.50 3.27 .62 3/4 1015334 SS075DA204469 DA200 .84 4.69 3.00 1.50 2.65 .42 1 1015338 SS100DA104488 DA100 1.06 4.88 2.94 1.69 2.56 .66 1 1015342 SS100DA104731 DA100 1.06 7.31 5.40 1.94 4.68 1.04 1 1/4 1015517 SS125DA184738 DA180 1.44 7.38 5.38 1.89 4.74 1.61 1 1/4 1015594 SS125DA184988 DA180 1.44 9.88 7.89 1.88 7.12 2.16 Запасные части Каталожный номер контргайка ключ контргайки фут-фунт стопорный винт размер ключа-стопорный винт SS050DA304681 LNA304M OEW050 20 SS031031G 2 MM & 5/64 SS050DA304438 LNA304M OEW050 20 SS031031G 2 MM & 5/64 SS075DA204712 LNA204M OEW075 40 SS044038G 4 MM & 5/32 SS075DA204469 LNA204M OEW075 40 SS044038G 4 MM & 5/32 SS100DA104488 LNA104M OEW094 45 SS062041G 4 MM & 5/32 SS100DA104731 LNA104M OEW094 45 SS062041G 4 MM & 5/32 SS125DA184738 LNA184M OEW119 60 SS081041G 4 MM & 5/32 SS125DA184988 LNA184M OEW119 60 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Инструменты с прямым хвостовиком Модель 04 для малых межосевых расстояний Направляемая удлиненная головка. Разрешение проблем малых межосевых расстояний благодаря контргайке тонкого профиля. Снабжена стопорным винтом с левой резьбой. Рекомендуется при возникновении проблем, связанных с доступом и малым расстоянием до обрабатываемой детали.
