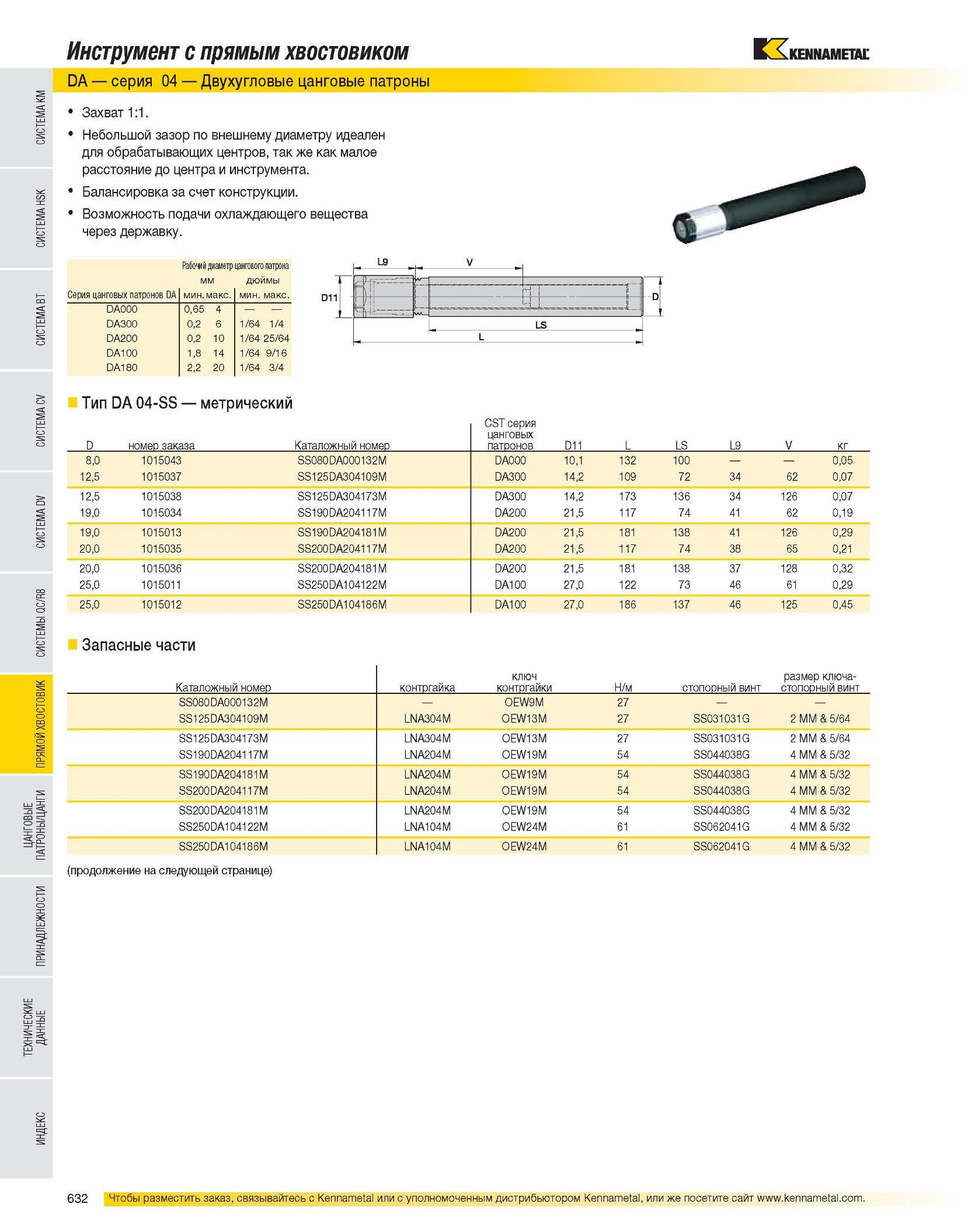

Инструмент с прямым хвостовиком DA серия 04 Двухугловые цанговые патроны Захват 1:1. Небольшой зазор по внешнему диаметру идеален для обрабатывающих центров, так же как малое расстояние до центра и инструмента. Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA мин.макс. мин. макс. DA000 0,65 4 DA300 0,2 6 1/64 1/4 DA200 0,2 10 1/64 25/64 DA100 1,8 14 1/64 9/16 DA180 2,2 20 1/64 3/4 Тип DA 04-SS метрический D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 V кг 8,0 1015043 SS080DA000132M DA000 10,1 132 100 0,05 12,5 1015037 SS125DA304109M DA300 14,2 109 72 34 62 0,07 12,5 1015038 SS125DA304173M DA300 14,2 173 136 34 126 0,07 19,0 1015034 SS190DA204117M DA200 21,5 117 74 41 62 0,19 19,0 1015013 SS190DA204181M DA200 21,5 181 138 41 126 0,29 20,0 1015035 SS200DA204117M DA200 21,5 117 74 38 65 0,21 20,0 1015036 SS200DA204181M DA200 21,5 181 138 37 128 0,32 25,0 1015011 SS250DA104122M DA100 27,0 122 73 46 61 0,29 25,0 1015012 SS250DA104186M DA100 27,0 186 137 46 125 0,45 Запасные части Каталожный номер контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт SS080DA000132M OEW9M 27 SS125DA304109M LNA304M OEW13M 27 SS031031G 2 MM & 5/64 SS125DA304173M LNA304M OEW13M 27 SS031031G 2 MM & 5/64 SS190DA204117M LNA204M OEW19M 54 SS044038G 4 MM & 5/32 SS190DA204181M LNA204M OEW19M 54 SS044038G 4 MM & 5/32 SS200DA204117M LNA204M OEW19M 54 SS044038G 4 MM & 5/32 SS200DA204181M LNA204M OEW19M 54 SS044038G 4 MM & 5/32 SS250DA104122M LNA104M OEW24M 61 SS062041G 4 MM & 5/32 SS250DA104186M LNA104M OEW24M 61 SS062041G 4 MM & 5/32 (продолжение на следующей странице)
