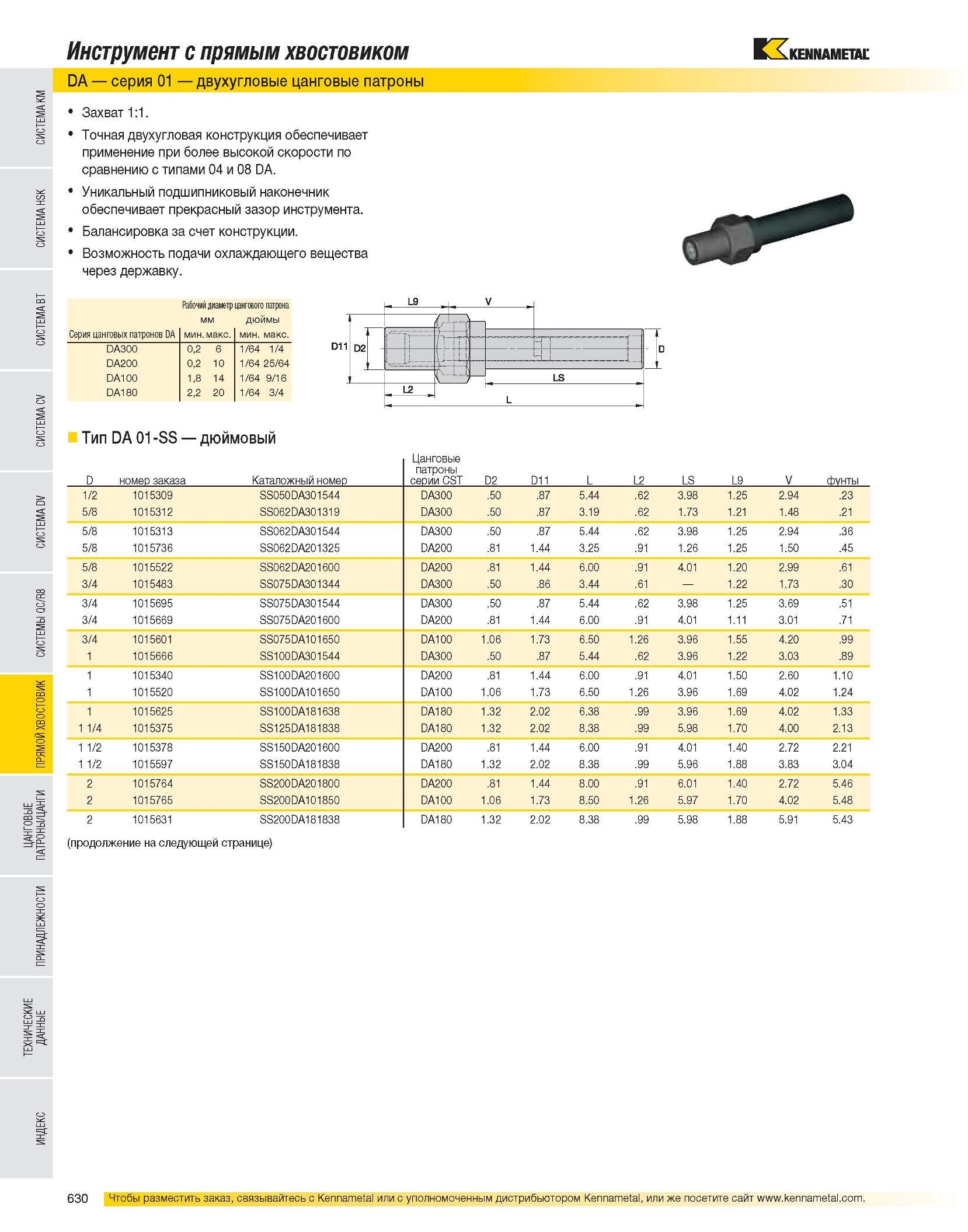

Инструмент с прямым хвостовиком DA серия 01 двухугловые цанговые патроны Захват 1:1. Точная двухугловая конструкция обеспечивает применение при более высокой скорости по сравнению с типами 04 и 08 DA. Уникальный подшипниковый наконечник обеспечивает прекрасный зазор инструмента. Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA мин.макс. мин. макс. DA300 0,2 6 1/64 1/4 DA200 0,2 10 1/64 25/64 DA100 1,8 14 1/64 9/16 DA180 2,2 20 1/64 3/4 Тип DA 01-SS дюймовый D номер заказа Каталожный номер Цанговые патроны серии CST D2 D11 L L2 LS L9 V фунты 1/2 1015309 SS050DA301544 DA300 .50 .87 5.44 .62 3.98 1.25 2.94 .23 5/8 1015312 SS062DA301319 DA300 .50 .87 3.19 .62 1.73 1.21 1.48 .21 5/8 1015313 SS062DA301544 DA300 .50 .87 5.44 .62 3.98 1.25 2.94 .36 5/8 1015736 SS062DA201325 DA200 .81 1.44 3.25 .91 1.26 1.25 1.50 .45 5/8 1015522 SS062DA201600 DA200 .81 1.44 6.00 .91 4.01 1.20 2.99 .61 3/4 1015483 SS075DA301344 DA300 .50 .86 3.44 .61 - 1.22 1.73 .30 3/4 1015695 SS075DA301544 DA300 .50 .87 5.44 .62 3.98 1.25 3.69 .51 3/4 1015669 SS075DA201600 DA200 .81 1.44 6.00 .91 4.01 1.11 3.01 .71 3/4 1015601 SS075DA101650 DA100 1.06 1.73 6.50 1.26 3.96 1.55 4.20 .99 1 1015666 SS100DA301544 DA300 .50 .87 5.44 .62 3.96 1.22 3.03 .89 1 1015340 SS100DA201600 DA200 .81 1.44 6.00 .91 4.01 1.50 2.60 1.10 1 1015520 SS100DA101650 DA100 1.06 1.73 6.50 1.26 3.96 1.69 4.02 1.24 1 1015625 SS100DA181638 DA180 1.32 2.02 6.38 .99 3.96 1.69 4.02 1.33 1 1/4 1015375 SS125DA181838 DA180 1.32 2.02 8.38 .99 5.98 1.70 4.00 2.13 1 1/2 1015378 SS150DA201600 DA200 .81 1.44 6.00 .91 4.01 1.40 2.72 2.21 1 1/2 1015597 SS150DA181838 DA180 1.32 2.02 8.38 .99 5.96 1.88 3.83 3.04 2 1015764 SS200DA201800 DA200 .81 1.44 8.00 .91 6.01 1.40 2.72 5.46 2 1015765 SS200DA101850 DA100 1.06 1.73 8.50 1.26 5.97 1.70 4.02 5.48 2 1015631 SS200DA181838 DA180 1.32 2.02 8.38 .99 5.98 1.88 5.91 5.43 (продолжение на следующей странице)
