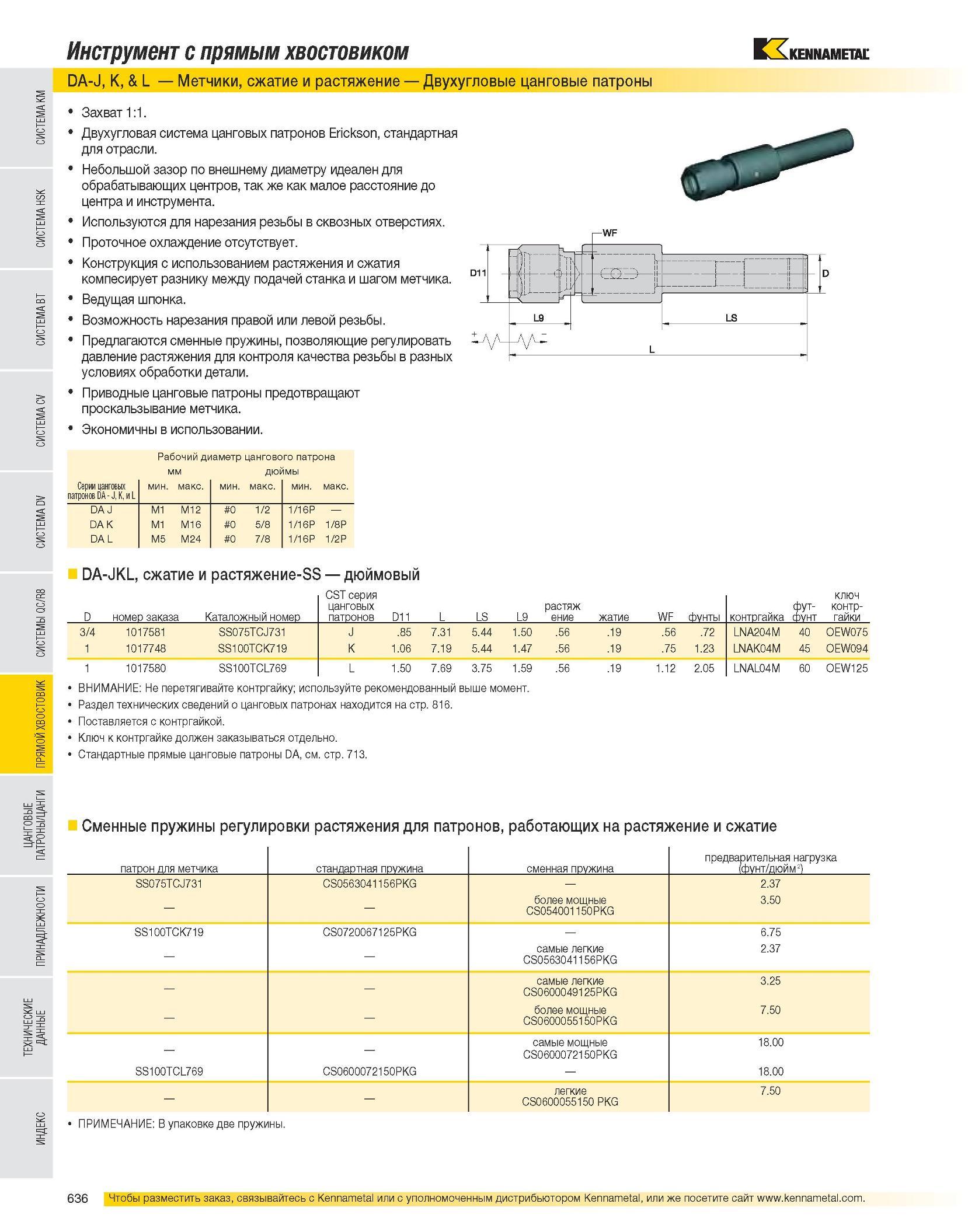

Инструмент с прямым хвостовиком DA-J, K, & L Метчики, сжатие и растяжение Двухугловые цанговые патроны Захват 1:1. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Небольшой зазор по внешнему диаметру идеален для обрабатывающих центров, так же как малое расстояние до центра и инструмента. Используются для нарезания резьбы в сквозных отверстиях. Проточное охлаждение отсутствует. Конструкция с использованием растяжения и сжатия компесирует разнику между подачей станка и шагом метчика. Ведущая шпонка. Возможность нарезания правой или левой резьбы. Предлагаются сменные пружины, позволяющие регулировать давление растяжения для контроля качества резьбы в разных условиях обработки детали. Приводные цанговые патроны предотвращают проскальзывание метчика. Экономичны в использовании. Рабочий диаметр цангового патрона мм дюймы Серии цанговых патронов DA - J, K, и L мин макс. мин. макс. мин. макс. DA J M1 M12 #0 1/2 1/16P DA K M1 M16 #0 5/8 1/16P 1/8P DA L M5 M24 #0 7/8 1/16P 1/2P DA-JKL, сжатие и растяжение-SS дюймовый 8 /R C/ Q Ы D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 растяж ение жатие WF фунты контргайка ут-унт -ее ключ контр- гайки Ё5 3/4 1017581 SS075TCJ731 J .85 7.31 5.44 1.50 .56 .19 .56 .72 LNA204M 40 OEW075 g 1 1017748 SS100TCK719 K 1.06 7.19 5.44 1.47 .56 .19 .75 1.23 LNAK04M 45 OEW094 1 1017580 SS100TCL769 L 1.50 7.69 3.75 1.59 .56 .19 1.12 2.05 LNAL04M 60 OEW125 ВНИМАНИЕ: Не перетягивайте контргайку; используйте рекомендованный выше момент. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой. Ключ к контргайке должен заказываться отдельно. Стандартные прямые цанговые патроны DA, см. стр. 713. Сменные пружины регулировки растяжения для патронов, работающих на растяжение и сжатие патрон для метчика стандартная пружина сменная пружина предварительная нагрузка (фунт/дюйм2) SS075TCJ731 CS0563041156PKG 2.37 более мощные 3.50 CS054001150PKG SS100TCK719 CS0720067125PKG 6.75 самые легкие 2.37 CS0563041156PKG самые легкие 3.25 CS0600049125PKG более мощные 7.50 CS0600055150PKG самые мощные 18.00 CS0600072150PKG SS100TCL769 CS0600072150PKG 18.00 легкие 7.50 CS0600055150 PKG ПРИМЕЧАНИЕ: В упаковке две пружины.
