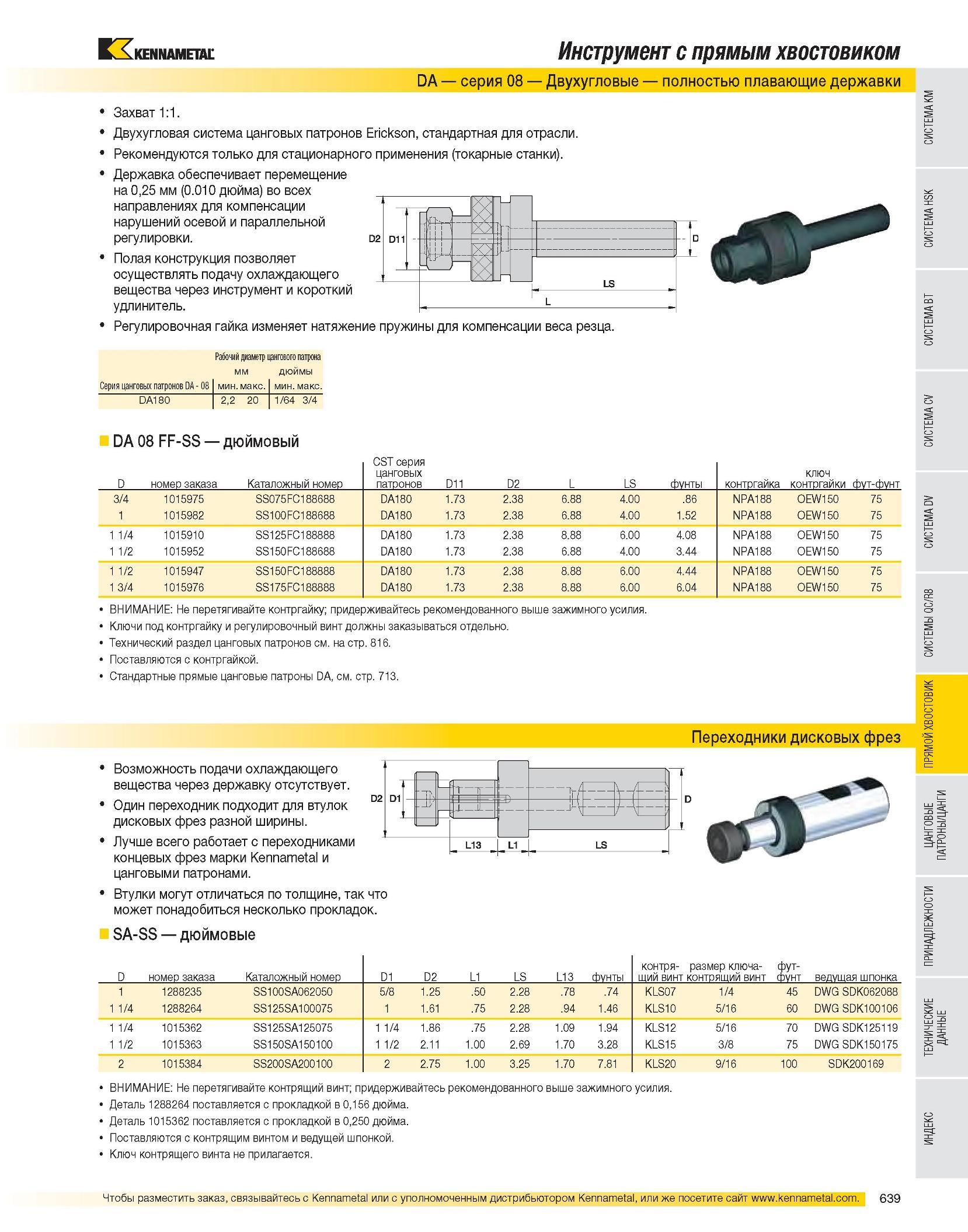

Инструмент с прямым хвостовиком DA серия 08 Двухугловые полностью плавающие державки Захват 1:1. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Рекомендуются только для стационарного применения (токарные станки). Державка обеспечивает перемещение на 0,25 мм (0.010 дюйма) во всех направлениях для компенсации нарушений осевой и параллельной регулировки. Полая конструкция позволяет осуществлять подачу охлаждающего вещества через инструмент и короткий удлинитель. Регулировочная гайка изменяет натяжение пружины для компенсации веса резца. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - 08 мин. макс. мин. макс. DA180 2,2 20 1/64 3/4 DA 08 FF-SS дюймовый D номер заказа Каталожный номер CST серия цанговых патронов D11 D2 L LS фунты ка й га рг нт кон ключ контргайки нт у -8 ут ф 3/4 1015975 SS075FC188688 DA180 1.73 2.38 6.88 4.00 .86 NPA188 OEW150 75 1 1015982 SS100FC188688 DA180 1.73 2.38 6.88 4.00 1.52 NPA188 OEW150 75 1 1/4 1015910 SS125FC188888 DA180 1.73 2.38 8 со со 6.00 4.08 NPA188 OEW150 75 1 1/2 1015952 SS150FC188688 DA180 1.73 2.38 6.88 4.00 3.44 NPA188 OEW150 75 1 1/2 1015947 SS150FC188888 DA180 1.73 2.38 8 со со 6.00 4.44 NPA188 OEW150 75 1 3/4 1015976 SS175FC188888 DA180 1.73 2.38 8.88 6.00 6.04 NPA188 OEW150 75 ВНИМАНИЕ: Не перетягивайте контргайку; придерживайтесь рекомендованного выше зажимного усилия. Ключи под контргайку и регулировочный винт должны заказываться отдельно. Технический раздел цанговых патронов см. на стр. 816. Поставляются с контргайкой. Стандартные прямые цанговые патроны DA, см. стр. 713. Переходники дисковых фрез Возможность подачи охлаждающего вещества через державку отсутствует. Один переходник подходит для втулок дисковых фрез разной ширины. Лучше всего работает с переходниками концевых фрез марки Kennametal и цанговыми патронами. Втулки могут отличаться по толщине, так что может понадобиться несколько прокладок. SA-SS дюймовые D номер заказа Каталожный номер D1 D2 L1 LS L13 фунты контря- размер ключа-щий винт контрящий винт фф ведущая шпонка 1 1288235 SS100SA062050 5/8 1.25 .50 2.28 .78 .74 KLS07 1/4 45 DWG SDK062088 1 1/4 1288264 SS125SA100075 1 1.61 .75 2.28 .94 1.46 KLS10 5/16 60 DWG SDK100106 1 1/4 1015362 SS125SA125075 1 1/4 1.86 .75 2.28 1.09 1.94 KLS12 5/16 70 DWG SDK125119 1 1/2 1015363 SS150SA150100 1 1/2 2.11 1.00 2.69 1.70 3.28 KLS15 3/8 75 DWG SDK150175 2 1015384 SS200SA200100 2 2.75 1.00 3.25 1.70 7.81 KLS20 9/16 100 SDK200169 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Деталь 1288264 поставляется с прокладкой в 0,156 дюйма. Деталь 1015362 поставляется с прокладкой в 0,250 дюйма. Поставляются с контрящим винтом и ведущей шпонкой. Ключ контрящего винта не прилагается.
