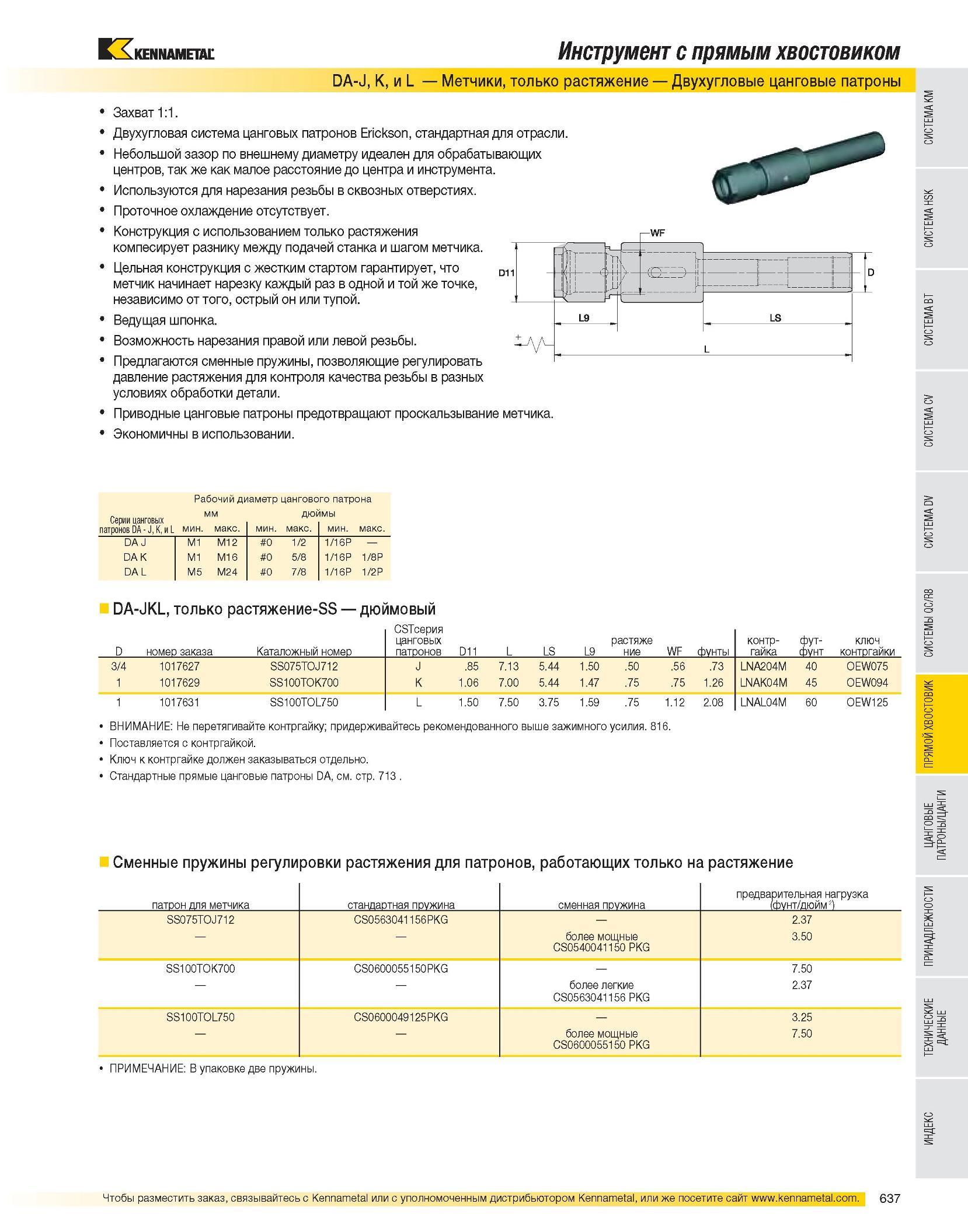

Инструмент с прямым хвостовиком DA-J, K, и L Метчики, только растяжение Двухугловые цанговые патроны Захват 1:1. Двухугловая система цанговых патронов Erickson, стандартная для отрасли Небольшой зазор по внешнему диаметру идеален для обрабатывающих центров, так же как малое расстояние до центра и инструмента. Используются для нарезания резьбы в сквозных отверстиях. Проточное охлаждение отсутствует. Конструкция с использованием только растяжения компенсирует разницу между подачей станка и шагом метчика. Цельная конструкция с жестким стартом гарантирует, что метчик начинает нарезку каждый раз в одной и той же точке, независимо от того, острый он или тупой. Ведущая шпонка. Возможность нарезания правой или левой резьбы. Предлагаются сменные пружины, позволяющие регулировать давление растяжения для контроля качества резьбы в разных условиях обработки детали. Приводные цанговые патроны предотвращают проскальзывание метчика. Экономичны в использовании. Рабочий диаметр цангового патрона Серии цанговых патронов DA - J, K, и L мм дюймы мин макс. мин. макс. мин. макс. DA J M1 M12 #0 1/2 1/16P DA K M1 M16 #0 5/8 1/16P 1/8P DA L M5 M24 #0 7/8 1/16P 1/2P DA-JKL, только растяжение-SS дюймовый D номер заказа Каталожный номер cslсерия цанговых патронов D11 L LS L9 растяже ние WF фунты контр- гайка -&-В ключ контргайки 3/4 1017627 SS075TOJ712 J .85 7.13 5.44 1.50 .50 .56 .73 LNA204M 40 OEW075 1 1017629 SS100TOK700 K 1.06 7.00 5.44 1.47 .75 .75 1.26 LNAK04M 45 OEW094 1 1017631 SS100TOL750 L 1.50 7.50 3.75 1.59 .75 1.12 2.08 LNAL04M 60 OEW125 ВНИМАНИЕ: Не перетягивайте контргайку; придерживайтесь рекомендованного выше зажимного усилия. 816. Поставляется с контргайкой. Ключ к контргайке должен заказываться отдельно. Стандартные прямые цанговые патроны DA, см. стр. 713 Сменные пружины регулировки растяжения для патронов, работающих только на растяжение патрон для метчика стандартная пружина сменная пружина предварительная нагрузка (фунт/дюйм2) SS075TOJ712 CS0563041156PKG 2.37 более мощные CS0540041150 PKG 3.50 SS100TOK700 CS0600055150PKG 7.50 более легкие CS0563041156 PKG 2.37 SS100TOL750 CS0600049125PKG 3.25 более мощные CS0600055150 PKG 7.50 ПРИМЕЧАНИЕ: В упаковке две пружины.
