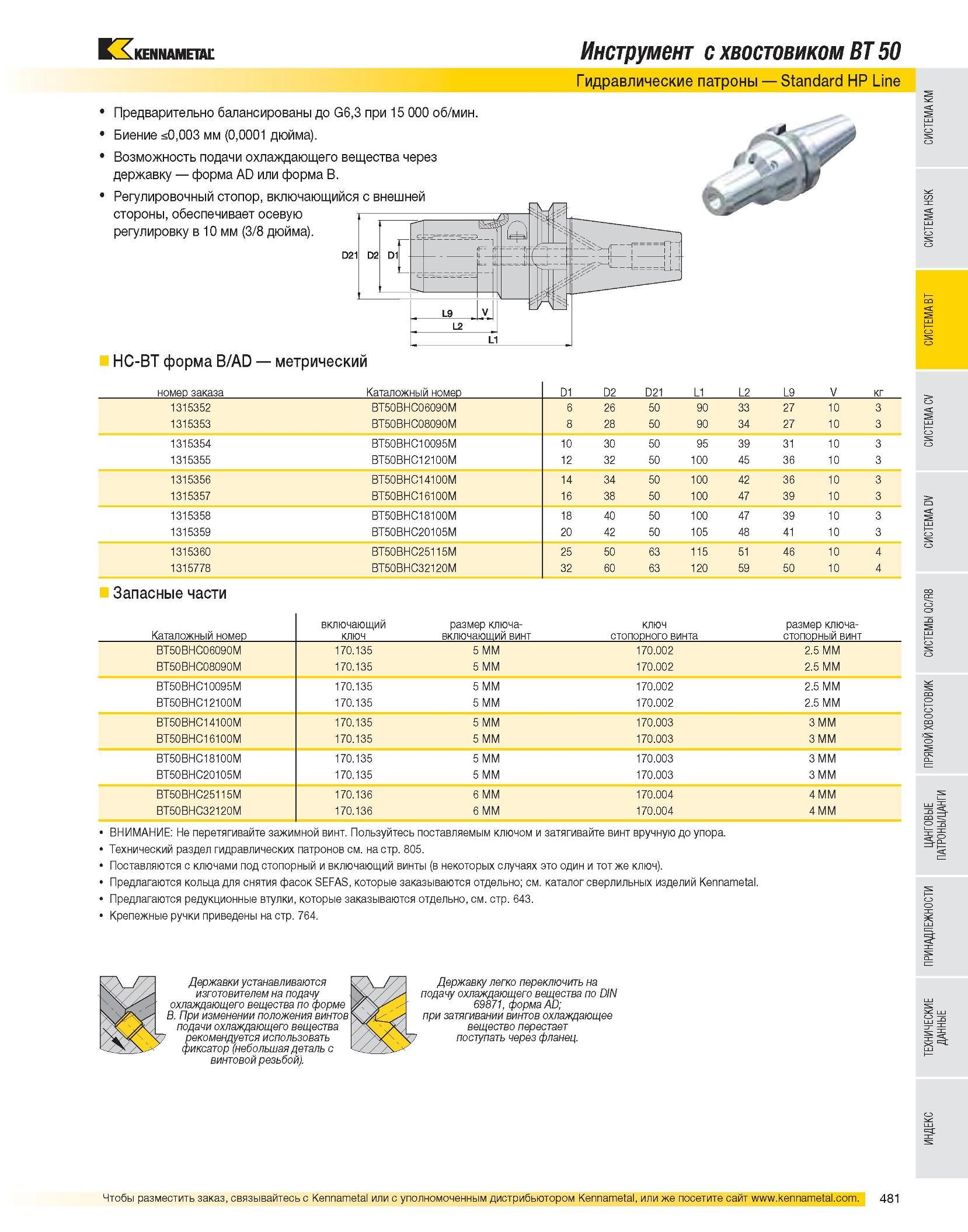

Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). Инструмент с хвостовиком BT 50 Гидравлические патроны Standard HP Line HC-BT форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 1315352 BT50BHC06090M 6 26 50 90 33 27 10 3 1315353 BT50BHC08090M 8 28 50 90 34 27 10 3 1315354 BT50BHC10095M 10 30 50 95 39 31 10 3 1315355 BT50BHC12100M 12 32 50 100 45 36 10 3 1315356 BT50BHC14100M 14 34 50 100 42 36 10 3 1315357 BT50BHC16100M 16 38 50 100 47 39 10 3 1315358 BT50BHC18100M 18 40 50 100 47 39 10 3 1315359 BT50BHC20105M 20 42 50 105 48 41 10 3 1315360 BT50BHC25115M 25 50 63 115 51 46 10 4 1315778 BT50BHC32120M 32 60 63 120 59 50 10 4 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт BT50BHC06090M 170.135 5 MM 170.002 2.5 MM BT50BHC08090M 170.135 5 MM 170.002 2.5 MM BT50BHC10095M 170.135 5 MM 170.002 2.5 MM BT50BHC12100M 170.135 5 MM 170.002 2.5 MM BT50BHC14100M 170.135 5 MM 170.003 3 MM BT50BHC16100M 170.135 5 MM 170.003 3 MM BT50BHC18100M 170.135 5 MM 170.003 3 MM BT50BHC20105M 170.135 5 MM 170.003 3 MM BT50BHC25115M 170.136 6 MM 170.004 4 MM BT50BHC32120M 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
