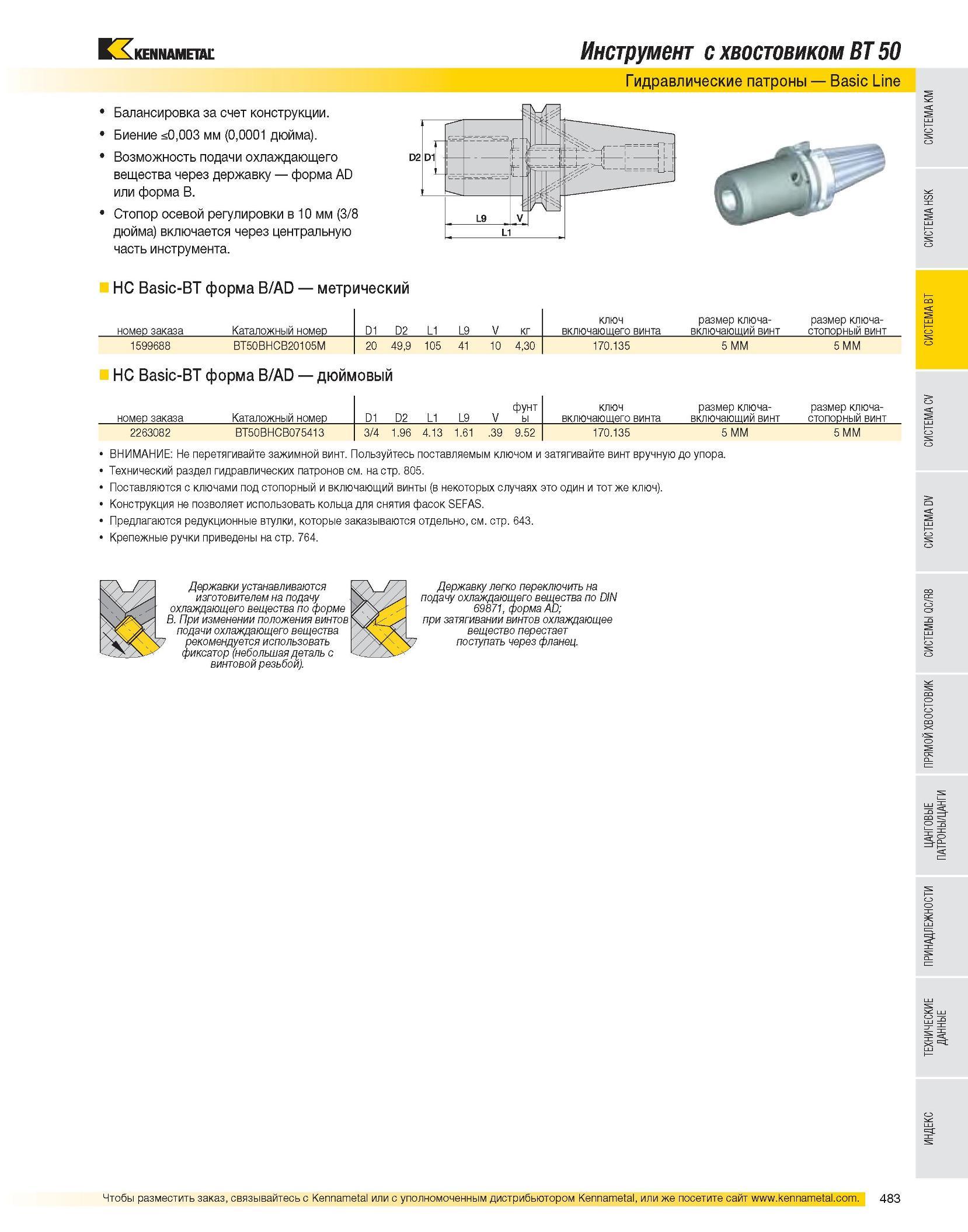

Балансировка за счет конструкции. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. Инструмент с хвостовиком BT 50 Гидравлические патроны Basic Line HC Basic-BT форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг ключ включающего винта размер ключа-включающий винт размер ключа-стопорный винт 1599688 BT50BHCB20105M 20 49,9 105 41 10 4,30 170.135 5 MM 5 MM HC Basic-BT форма B/AD дюймовый номер заказа Каталожный номер D1 D2 L1 L9 V нт уы ф ключ включающего винта размер ключа-включающий винт размер ключа-стопорный винт 2263082 BT50BHCB075413 3/4 1.96 4.13 1.61 .39 9.52 170.135 5 MM 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
