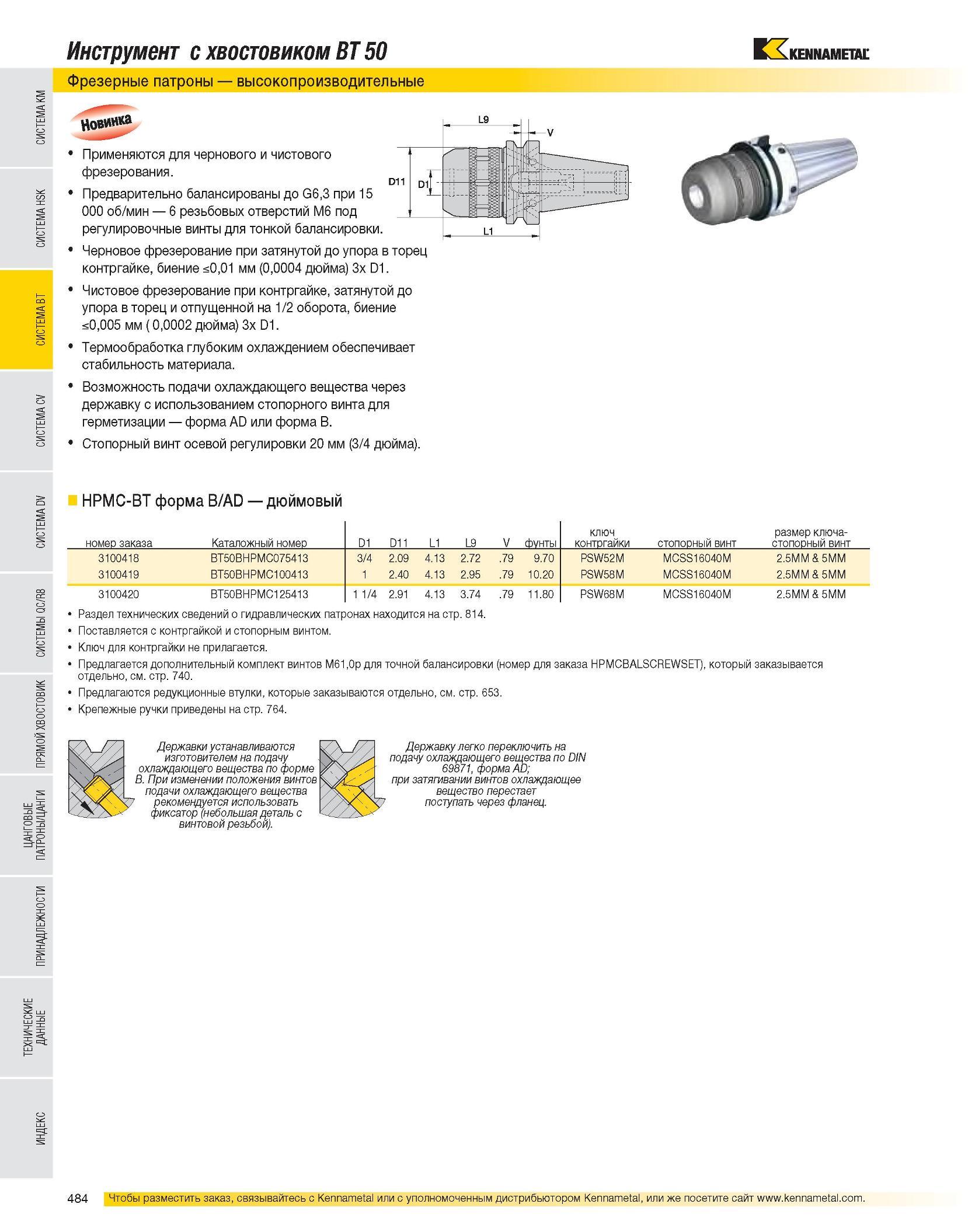

Инструмент с хвостовиком BT 50 Фрезерные патроны высокопроизводительные Применяются для чернового и чистового фрезерования. Предварительно балансированы до G6,3 при 15 000 об/мин 6 резьбовых отверстий M6 под регулировочные винты для тонкой балансировки. Черновое фрезерование при затянутой до упора в торец контргайке, биение <0,01 мм (0,0004 дюйма) 3x D1. Чистовое фрезерование при контргайке, затянутой до упора в торец и отпущенной на 1/2 оборота, биение <0,005 мм ( 0,0002 дюйма) 3x D1. Термообработка глубоким охлаждением обеспечивает стабильность материала. Возможность подачи охлаждающего вещества через державку с использованием стопорного винта для герметизации форма AD или форма B. Стопорный винт осевой регулировки 20 мм (3/4 дюйма). HPMC-BT форма B/AD дюймовый номер заказа Каталожный номер D1 D11 L1 L9 V фунты ключ контргайки стопорный винт размер ключа-стопорный винт 3100418 BT50BHPMC075413 3/4 2.09 4.13 2.72 .79 9.70 PSW52M MCSS16040M 2.5MM & 5MM 3100419 BT50BHPMC100413 1 2.40 4.13 2.95 .79 10.20 PSW58M MCSS16040M 2.5MM & 5MM 3100420 BT50BHPMC125413 1 1/4 2.91 4.13 3.74 .79 11.80 PSW68M MCSS16040M 2.5MM & 5MM Раздел технических сведений о гидравлических патронах находится на стр. 814. Поставляется с контргайкой и стопорным винтом. Ключ для контргайки не прилагается. Предлагается дополнительный комплект винтов M61,0p для точной балансировки (номер для заказа HPMCBALSCREWSET), который заказывается отдельно, см.стр. 740. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 653. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
