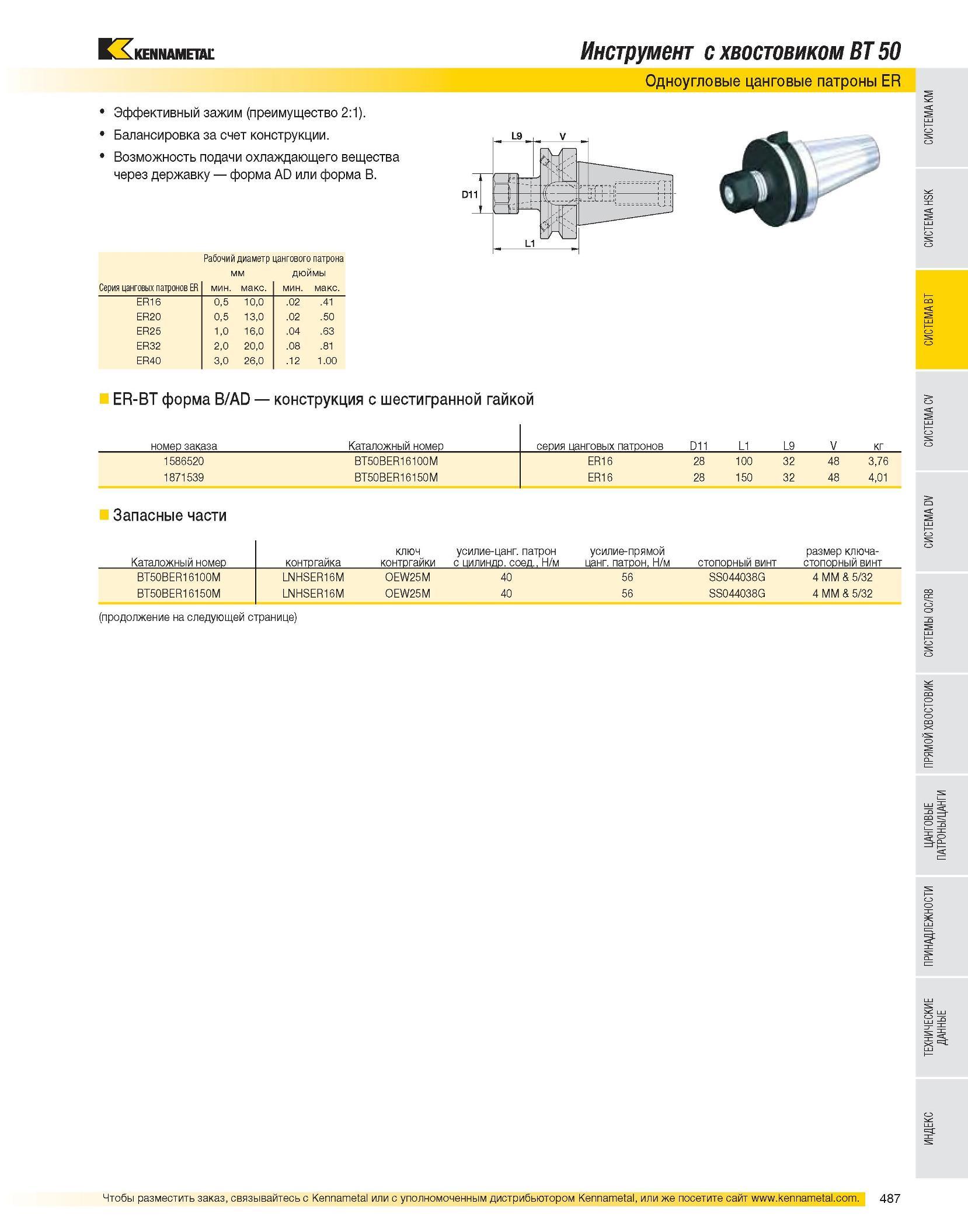

Инструмент с хвостовиком BT 50 Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER-BT форма B/AD конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1586520 BT50BER16100M ER16 28 100 32 48 3,76 1871539 BT50BER16150M ER16 28 150 32 48 4,01 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт BT50BER16100M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 BT50BER16150M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 (продолжение на следующей странице)
