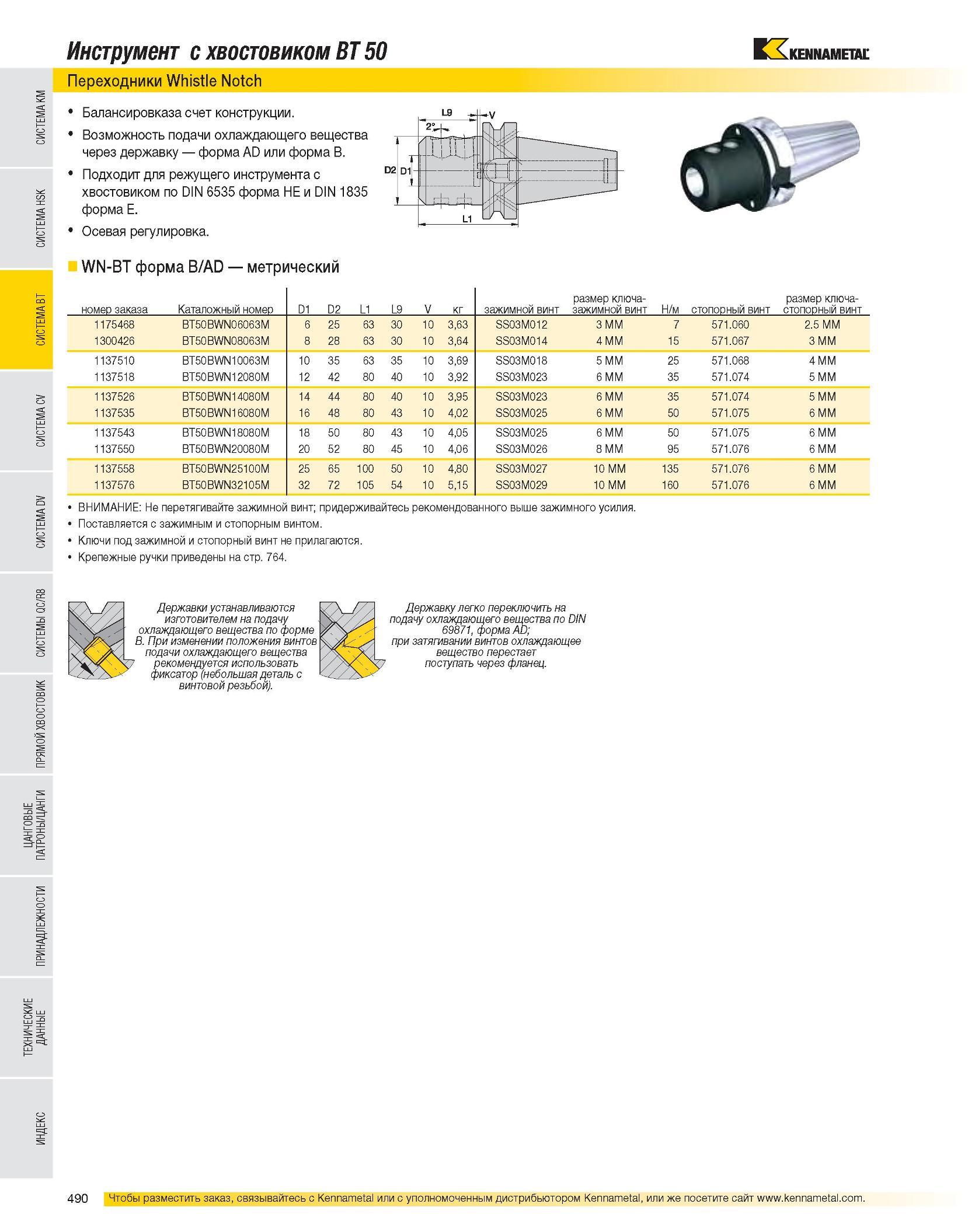

Инструмент с хвостовиком BT 50 Переходники Whistle Notch Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-BT форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1175468 BT50BWN06063M 6 25 63 30 10 3,63 SS03M012 3 MM 7 571.060 2.5 MM 1300426 BT50BWN08063M 8 28 63 30 10 3,64 SS03M014 4 MM 15 571.067 3 MM 1137510 BT50BWN10063M 10 35 63 35 10 3,69 SS03M018 5 MM 25 571.068 4 MM 1137518 BT50BWN12080M 12 42 80 40 10 3,92 SS03M023 6 MM 35 571.074 5 MM 1137526 BT50BWN14080M 14 44 80 40 10 3,95 SS03M023 6 MM 35 571.074 5 MM 1137535 BT50BWN16080M 16 48 80 43 10 4,02 SS03M025 6 MM 50 571.075 6 MM 1137543 BT50BWN18080M 18 50 80 43 10 4,05 SS03M025 6 MM 50 571.075 6 MM 1137550 BT50BWN20080M 20 52 80 45 10 4,06 SS03M026 8 MM 95 571.076 6 MM 1137558 BT50BWN25100M 25 65 100 50 10 4,80 SS03M027 10 MM 135 571.076 6 MM 1137576 BT50BWN32105M 32 72 105 54 10 5,15 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
