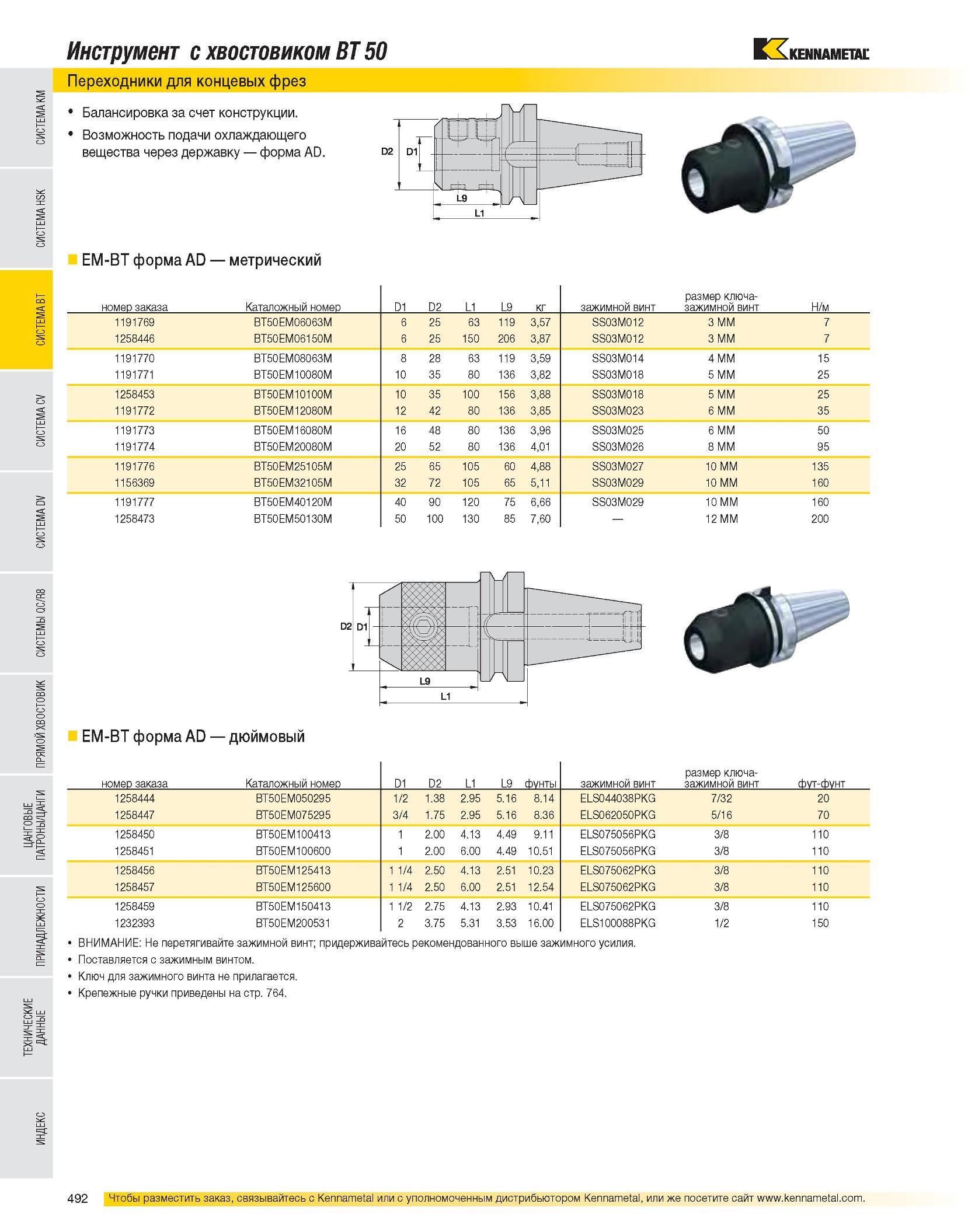

Инструмент с хвостовиком BT 50 Переходники для концевых фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD. D2 D1 EM-BT форма AD метрический номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1191769 BT50EM06063M 6 25 63 119 3,57 SS03M012 3 MM 7 1258446 BT50EM06150M 6 25 150 206 3,87 SS03M012 3 MM 7 1191770 BT50EM08063M 8 28 63 119 3,59 SS03M014 4 MM 15 1191771 BT50EM10080M 10 35 80 136 3,82 SS03M018 5 MM 25 1258453 BT50EM10100M 10 35 100 156 3,88 SS03M018 5 MM 25 1191772 BT50EM12080M 12 42 80 136 3,85 SS03M023 6 MM 35 1191773 BT50EM16080M 16 48 80 136 3,96 SS03M025 6 MM 50 1191774 BT50EM20080M 20 52 80 136 4,01 SS03M026 8 MM 95 1191776 BT50EM25105M 25 65 105 60 4,88 SS03M027 10 MM 135 1156369 BT50EM32105M 32 72 105 65 5,11 SS03M029 10 MM 160 1191777 BT50EM40120M 40 90 120 75 6,66 SS03M029 10 MM 160 1258473 BT50EM50130M 50 100 130 85 7,60 12 MM 200 EM-BT форма AD дюймовый номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 1258444 BT50EM050295 1/2 1.38 2.95 5.16 8.14 ELS044038PKG 7/32 20 1258447 BT50EM075295 3/4 1.75 2.95 5.16 8.36 ELS062050PKG 5/16 70 1258450 BT50EM100413 1 2.00 4.13 4.49 9.11 ELS075056PKG 3/8 110 1258451 BT50EM100600 1 2.00 6.00 4.49 10.51 ELS075056PKG 3/8 110 1258456 BT50EM125413 1 1/4 2.50 4.13 2.51 10.23 ELS075062PKG 3/8 110 1258457 BT50EM125600 1 1/4 2.50 6.00 2.51 12.54 ELS075062PKG 3/8 110 1258459 BT50EM150413 1 1/2 2.75 4.13 2.93 10.41 ELS075062PKG 3/8 110 1232393 BT50EM200531 2 3.75 5.31 3.53 16.00 ELS100088PKG 1/2 150 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764.
