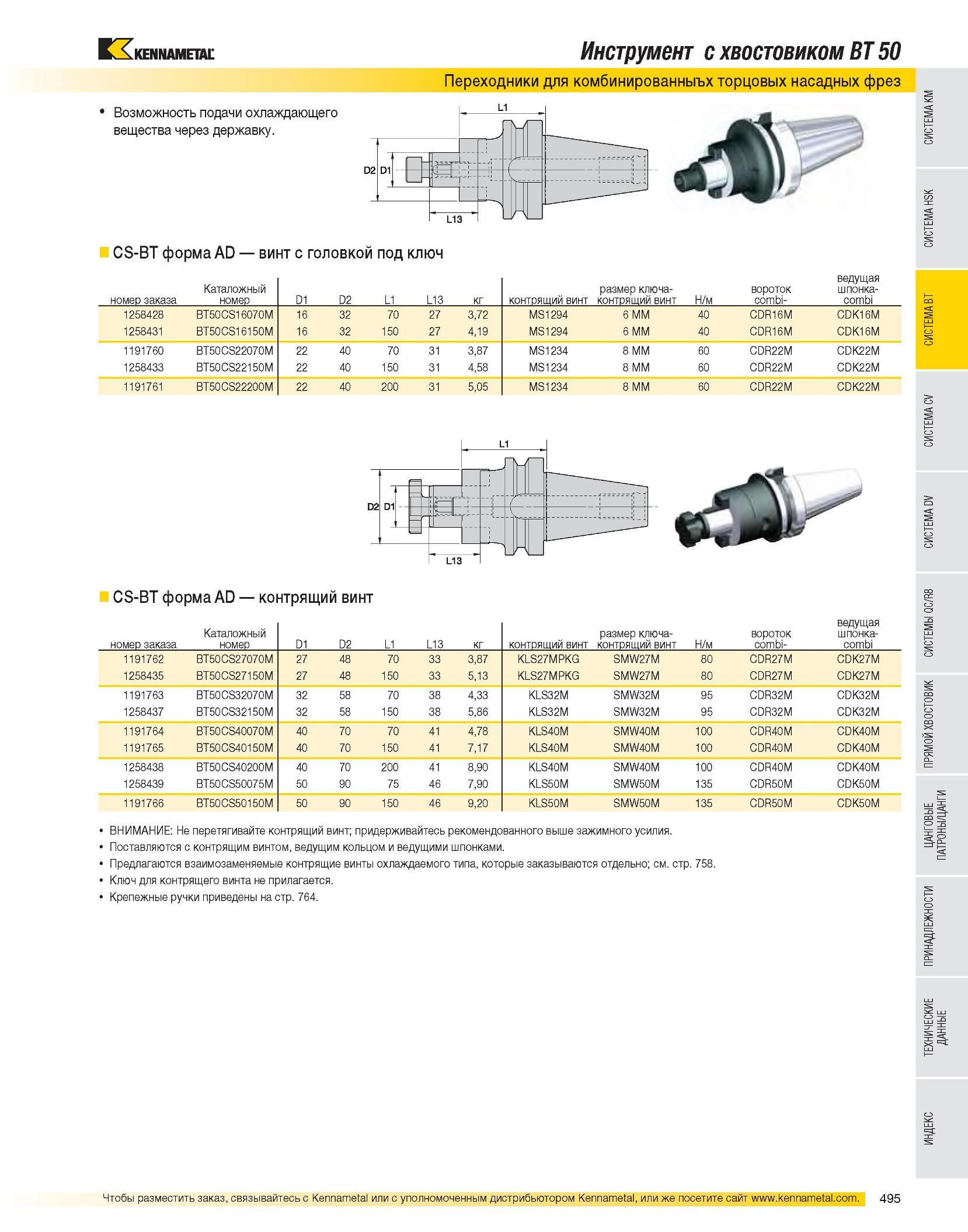

496 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.495

Каталог KENNAMETAL 2007 Системы инструмента Стр. 495 0496 Lab2u

Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком BT 50 Переходники для комбинированные торцовых насадных фрез CS-BT форма AD винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 L13 кг контрящий винт размер ключа-контрящий винт Н/м вороток combi- ведущая шпонка- combi 1258428 BT50CS16070M 16 32 70 27 3,72 MS1294 6 MM 40 CDR16M CDK16M 1258431 BT50CS16150M 16 32 150 27 4,19 MS1294 6 MM 40 CDR16M CDK16M 1191760 BT50CS22070M 22 40 70 31 3,87 MS1234 8 MM 60 CDR22M CDK22M 1258433 BT50CS22150M 22 40 150 31 4,58 MS1234 8 MM 60 CDR22M CDK22M 1191761 BT50CS22200M 22 40 200 31 5,05 MS1234 8 MM 60 CDR22M CDK22M CS-BT форма AD контрящий винт номер заказа Каталожный номер D1 D2 L1 L13 кг контрящий винт размер ключа-контрящий винт Н/м вороток combi- ведущая шпонка- combi 1191762 BT50CS27070M 27 48 70 33 3,87 KLS27MPKG SMW27M 80 CDR27M CDK27M 1258435 BT50CS27150M 27 48 150 33 5,13 KLS27MPKG SMW27M 80 CDR27M CDK27M 1191763 BT50CS32070M 32 58 70 38 4,33 KLS32M SMW32M 95 CDR32M CDK32M 1258437 BT50CS32150M 32 58 150 38 5,86 KLS32M SMW32M 95 CDR32M CDK32M 1191764 BT50CS40070M 40 70 70 41 4,78 KLS40M SMW40M 100 CDR40M CDK40M 1191765 BT50CS40150M 40 70 150 41 7,17 KLS40M SMW40M 100 CDR40M CDK40M 1258438 BT50CS40200M 40 70 200 41 8,90 KLS40M SMW40M 100 CDR40M CDK40M 1258439 BT50CS50075M 50 90 75 46 7,90 KLS50M SMW50M 135 CDR50M CDK50M 1191766 BT50CS50150M 50 90 150 46 9,20 KLS50M SMW50M 135 CDR50M CDK50M ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом, ведущим кольцом и ведущими шпонками. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764.
