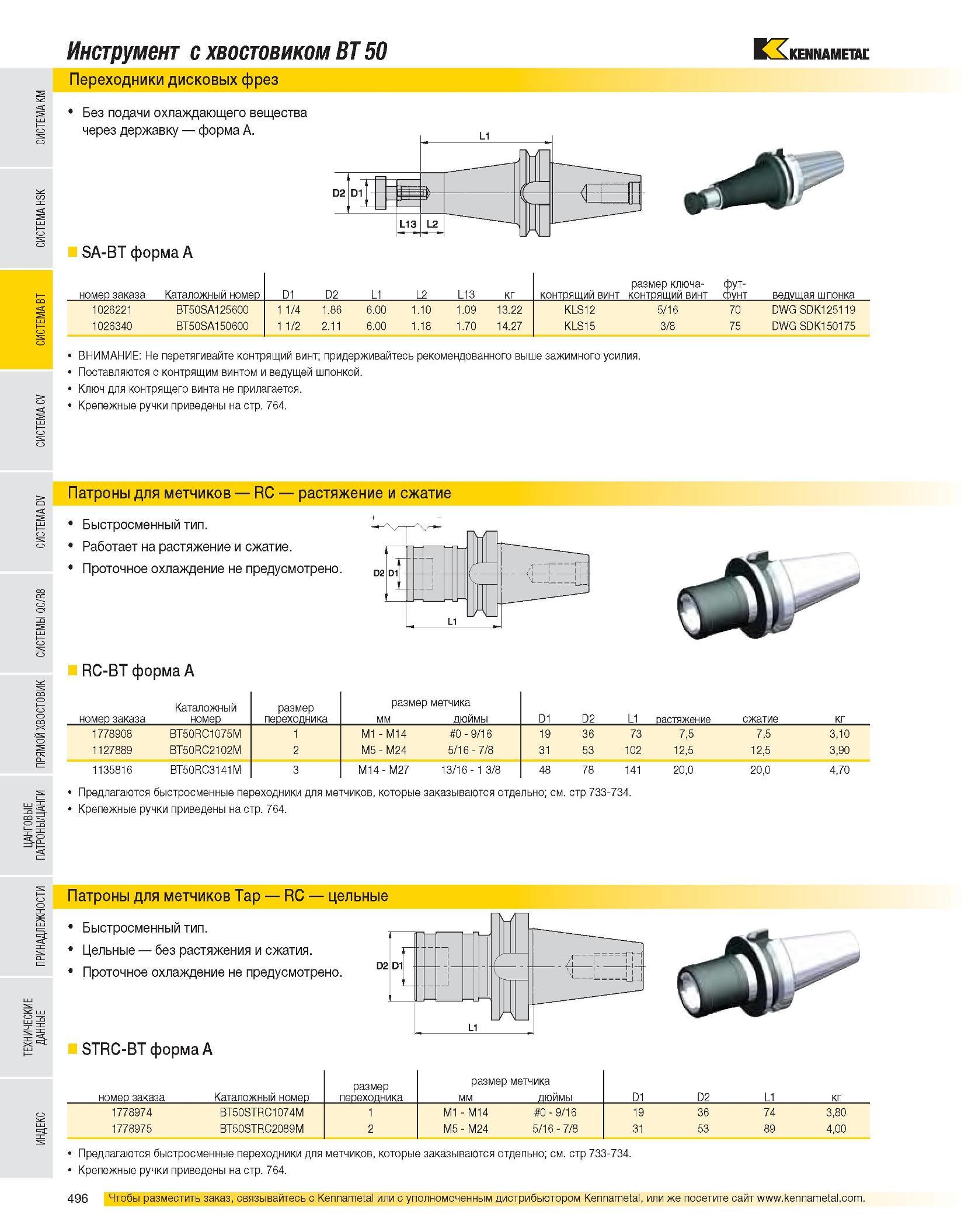

Инструмент с хвостовиком BT 50 Переходники дисковых фрез Без подачи охлаждающего вещества через державку форма A. SA-BT форма A номер заказа Каталожный номер D1 D2 L1 L2 L13 кг контрящий винт размер ключа-контрящий винт ев ведущая шпонка 1026221 BT50SA125600 1 1/4 1.86 6.00 1.10 1.09 13.22 KLS12 5/16 70 DWG SDK125119 1026340 BT50SA150600 1 1/2 2.11 6.00 1.18 1.70 14.27 KLS15 3/8 75 DWG SDK150175 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущей шпонкой. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764. Патроны для метчиков RC растяжение и сжатие Быстросменный тип. Работает на растяжение и сжатие. Проточное охлаждение не предусмотрено. RC-BT форма A номер заказа Каталожный номер размер переходника размер метчика мм дюймы D1 D2 L1 растяжение сжатие кг 1778908 BT50RC1075M 1 M1 - M14 #0 - 9/16 19 36 73 7,5 7,5 3,10 1127889 BT50RC2102M 2 M5 - M24 5/16 - 7/8 31 53 102 12,5 12,5 3,90 1135816 BT50RC3141M 3 M14 - M27 13/16 - 1 3/8 48 78 141 20,0 20,0 4,70 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр 733-734. Крепежные ручки приведены на стр. 764. Патроны для метчиков Tap RC цельные STRC-BT форма A номер заказа Каталожный номер размер переходника размер метчика мм дюймы D1 D2 L1 кг 1778974 BT50STRC1074M 1 M1 - M14 #0 - 9/16 19 36 74 3,80 1778975 BT50STRC2089M 2 M5 - M24 5/16 - 7/8 31 53 89 4,00 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр 733-734. Крепежные ручки приведены на стр. 764.
