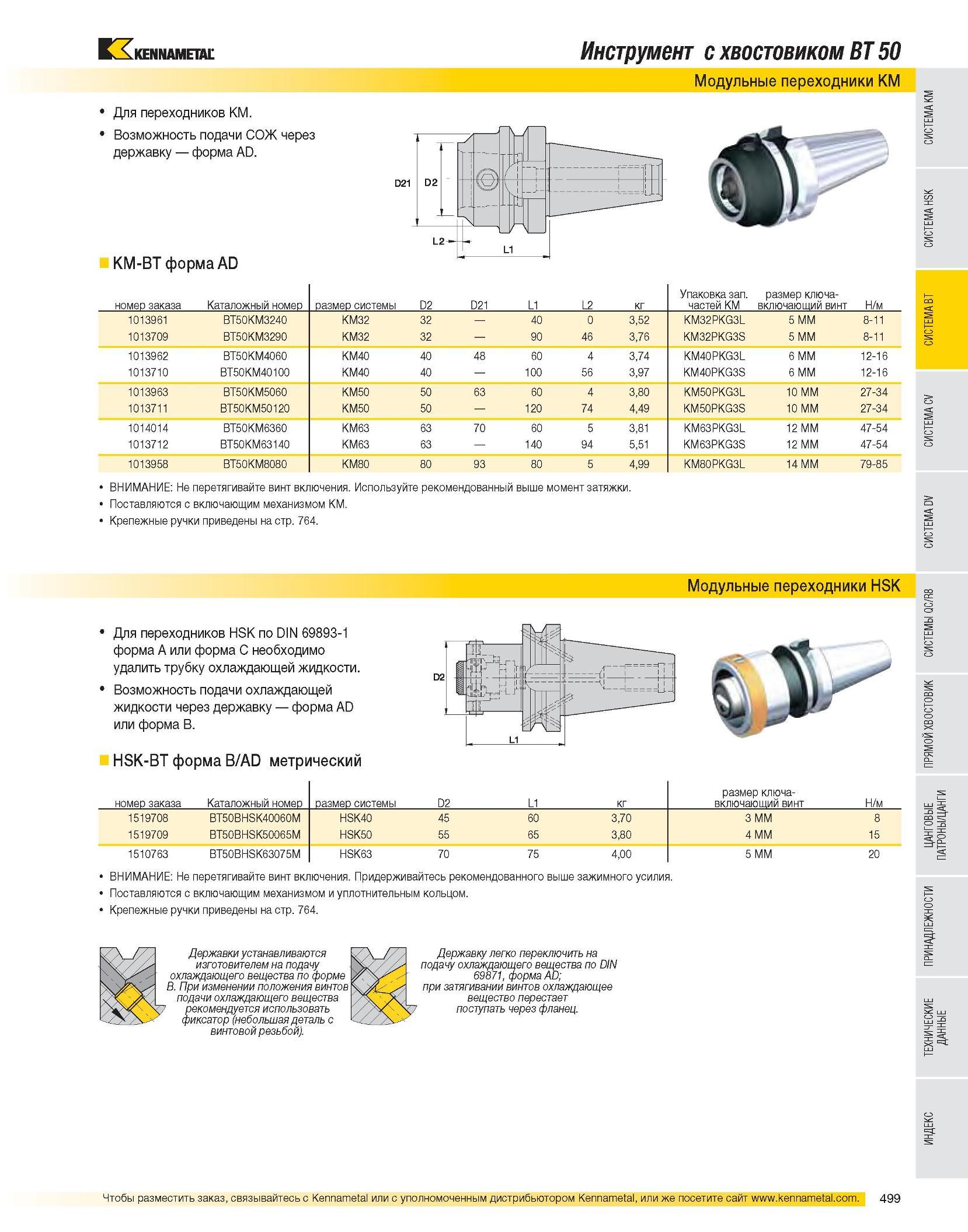

Для переходников KM. Возможность подачи СОЖ через державку форма AD. Инструмент с хвостовиком BT 50 Модульные переходники KM KM-BT форма AD номер заказа Каталожный номер размер системы D2 D21 L1 L2 кг Упаковка зап. частей KM размер ключа-включающий винт Н/м 1013961 BT50KM3240 KM32 32 40 0 3,52 KM32PKG3L 5 MM 8-11 1013709 BT50KM3290 KM32 32 90 46 3,76 KM32PKG3S 5 MM 8-11 1013962 BT50KM4060 KM40 40 48 60 4 3,74 KM40PKG3L 6 MM 12-16 1013710 BT50KM40100 KM40 40 100 56 3,97 KM40PKG3S 6 MM 12-16 1013963 BT50KM5060 KM50 50 63 60 4 3,80 KM50PKG3L 10 MM 27-34 1013711 BT50KM50120 KM50 50 120 74 4,49 KM50PKG3S 10 MM 27-34 1014014 BT50KM6360 KM63 63 70 60 5 3,81 KM63PKG3L 12 MM 47-54 1013712 BT50KM63140 KM63 63 140 94 5,51 KM63PKG3S 12 MM 47-54 1013958 BT50KM8080 KM80 80 93 80 5 4,99 KM80PKG3L 14 MM 79-85 ВНИМАНИЕ: Не перетягивайте винт включения. Используйте рекомендованный выше момент затяжки. Поставляются с включающим механизмом KM. Крепежные ручки приведены на стр. 764. Модульные переходники HSK Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. HSK-BT форма B/AD метрический номер заказа Каталожный номер размер системы D2 L1 кг размер ключа-включающий винт Н/м 1519708 BT50BHSK40060M HSK40 45 60 3,70 3 MM 8 1519709 BT50BHSK50065M HSK50 55 65 3,80 4 MM 15 1510763 BT50BHSK63075M HSK63 70 75 4,00 5 MM 20 ВНИМАНИЕ: Не перетягивайте винт включения. Придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
