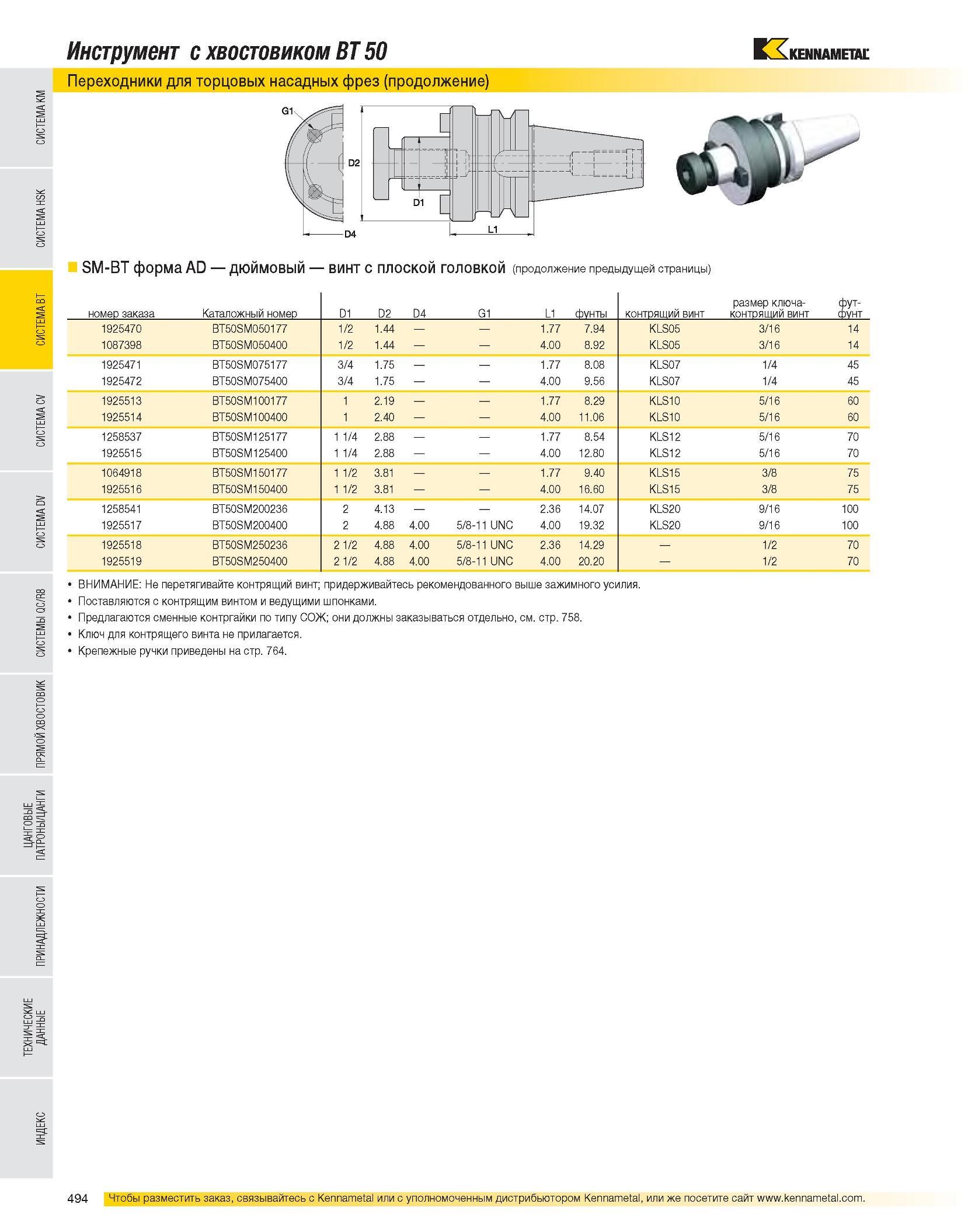

Инструмент с хвостовиком BT 50 Переходники для торцовых насадных фрез (продолжение) SM-BT форма AD дюймовый винт с плоской головкой (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D4 G1 L1 фунты контрящий винт размер ключа-контрящий винт фф 1925470 BT50SM050177 1/2 1.44 1.77 7.94 KLS05 3/16 14 1087398 BT50SM050400 1/2 1.44 - 4.00 8.92 KLS05 3/16 14 1925471 BT50SM075177 3/4 1.75 1.77 8.08 KLS07 1/4 45 1925472 BT50SM075400 3/4 1.75 4.00 9.56 KLS07 1/4 45 1925513 BT50SM100177 1 2.19 1.77 8.29 KLS10 5/16 60 1925514 BT50SM100400 1 2.40 4.00 11.06 KLS10 5/16 60 1258537 BT50SM125177 1 1/4 2.88 1.77 8.54 KLS12 5/16 70 1925515 BT50SM125400 1 1/4 2.88 4.00 12.80 KLS12 5/16 70 1064918 BT50SM150177 1 1/2 3.81 1.77 9.40 KLS15 3/8 75 1925516 BT50SM150400 1 1/2 3.81 4.00 16.60 KLS15 3/8 75 1258541 BT50SM200236 2 4.13 2.36 14.07 KLS20 9/16 100 1925517 BT50SM200400 2 4.88 4.00 5/8-11 UNC 4.00 19.32 KLS20 9/16 100 1925518 BT50SM250236 2 1/2 4.88 4.00 5/8-11 UNC 2.36 14.29 1/2 70 1925519 BT50SM250400 2 1/2 4.88 4.00 5/8-11 UNC 4.00 20.20 1/2 70 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Предлагаются сменные контргайки по типу СОЖ; они должны заказываться отдельно, см. стр. 758. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764.
