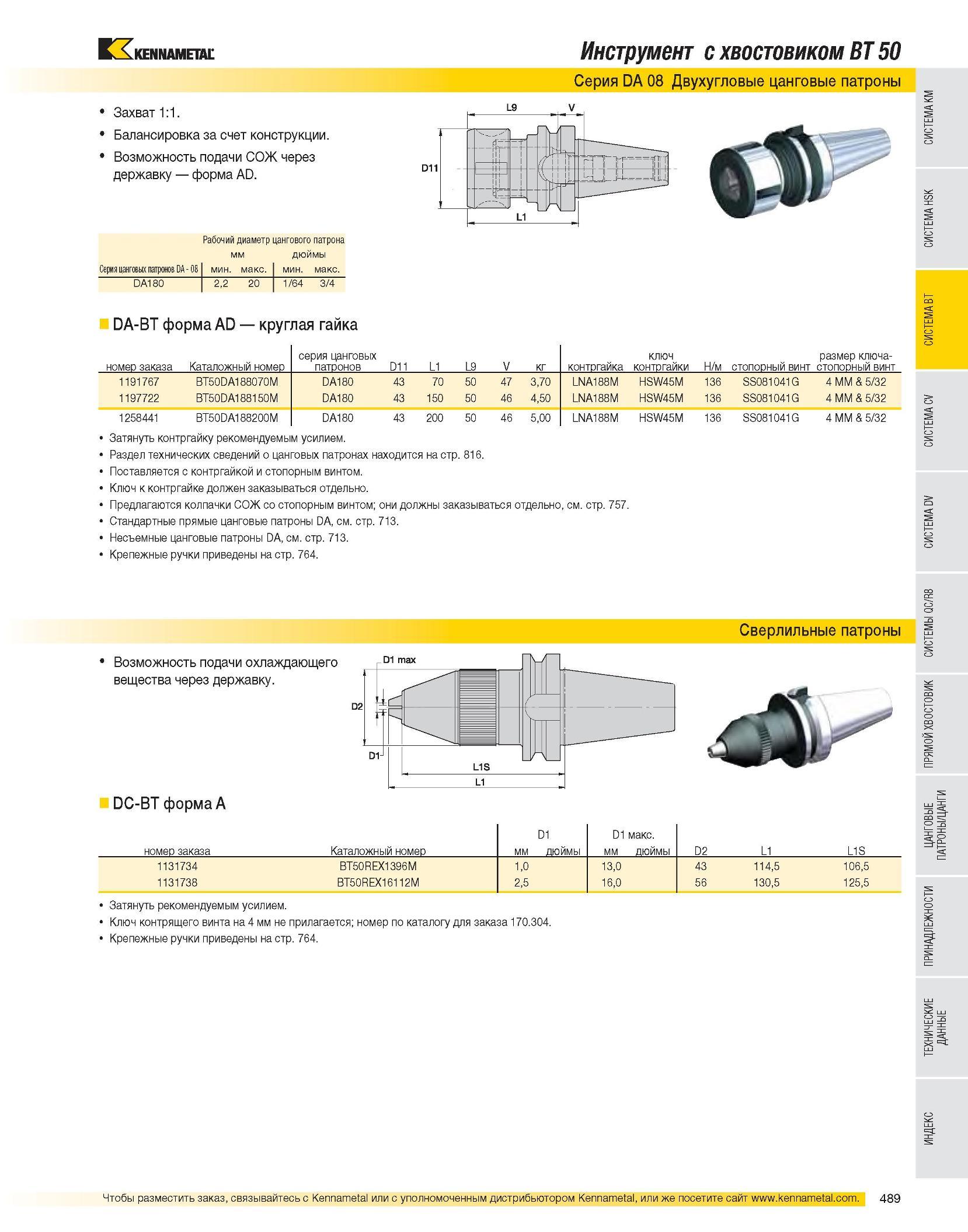

Инструмент с хвостовиком BT 50 Серия DA 08 Двухугловые цанговые патроны Захват 1:1. Балансировка за счет конструкции. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - 08 мин. макс. мин. макс. DA180 2,2 20 1/64 3/4 DA-BT форма AD круглая гайка номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1191767 BT50DA188070M DA180 43 70 50 47 3,70 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 1197722 BT50DA188150M DA180 43 150 50 46 4,50 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 1258441 BT50DA188200M DA180 43 200 50 46 5,00 LNA188M HSW45M 136 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Крепежные ручки приведены на стр. 764. Сверлильные патроны Возможность подачи охлаждающего вещества через державку. D2 DC-BT форма A номер заказа Каталожный номер D1 мм дюймы D1 макс. мм дюймы D2 L1 L1S 1131734 BT50REX1396M 1,0 13,0 43 114,5 106,5 1131738 BT50REX16112M 2,5 16,0 56 130,5 125,5 Затянуть рекомендуемым усилием. Ключ контрящего винта на 4 мм не прилагается; номер по каталогу для заказа 170.304. Крепежные ручки приведены на стр. 764.
