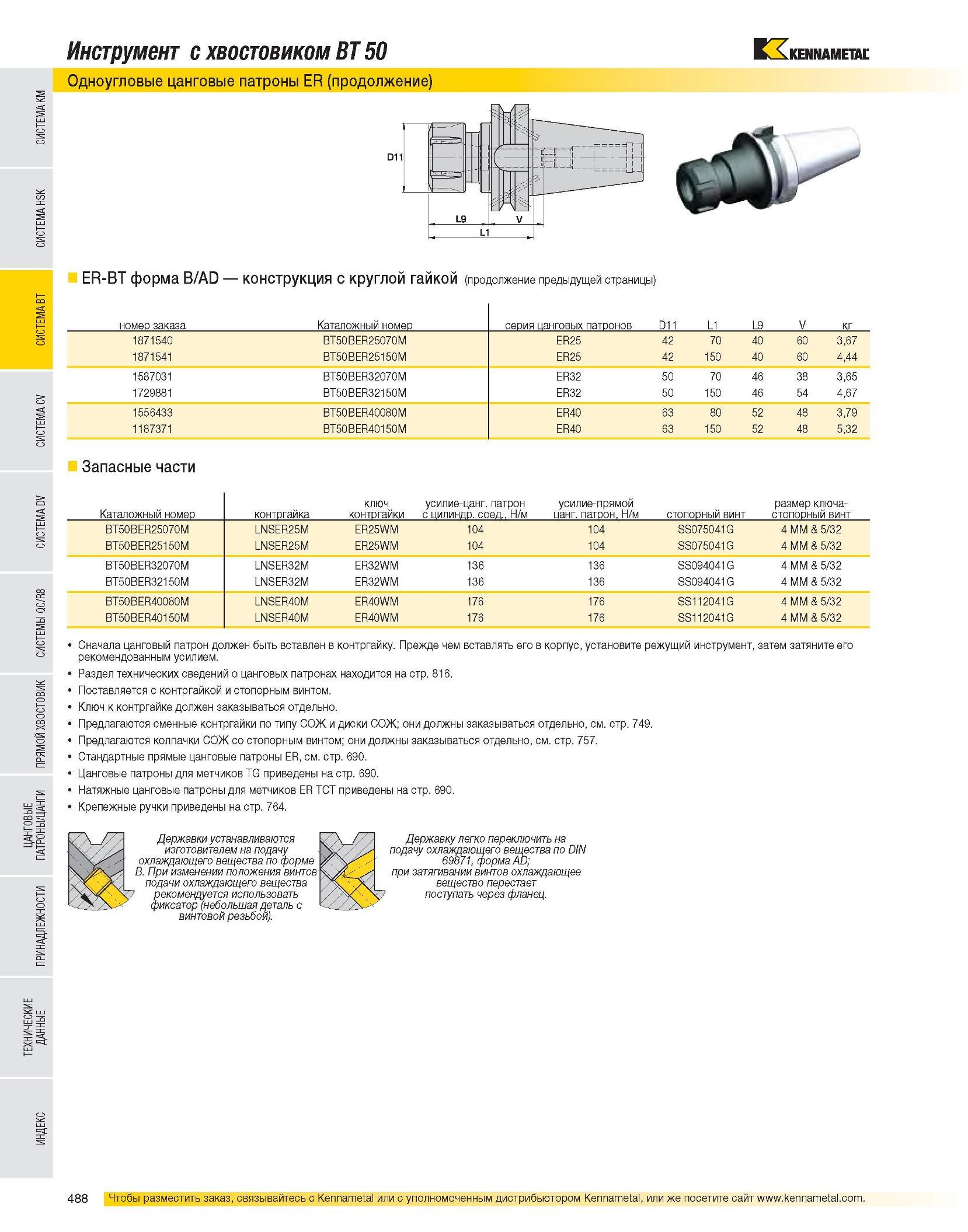

Инструмент с хвостовиком BT 50 Одноугловые цанговые патроны ER (продолжение) ER-BT форма B/AD конструкция с круглой гайкой (продолжение предыдущей страницы) номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1871540 BT50BER25070M ER25 42 70 40 60 3,67 1871541 BT50BER25150M ER25 42 150 40 60 4,44 1587031 BT50BER32070M ER32 50 70 46 38 3,65 1729881 BT50BER32150M ER32 50 150 46 54 4,67 1556433 BT50BER40080M ER40 63 80 52 48 3,79 1187371 BT50BER40150M ER40 63 150 52 48 5,32 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт BT50BER25070M LNSER25M ER25WM 104 104 SS075041G 4 MM & 5/32 BT50BER25150M LNSER25M ER25WM 104 104 SS075041G 4 MM & 5/32 BT50BER32070M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 BT50BER32150M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 BT50BER40080M LNSER40M ER40WM 176 176 SS112041G 4 MM & 5/32 BT50BER40150M LNSER40M ER40WM 176 176 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Цанговые патроны для метчиков TG приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
