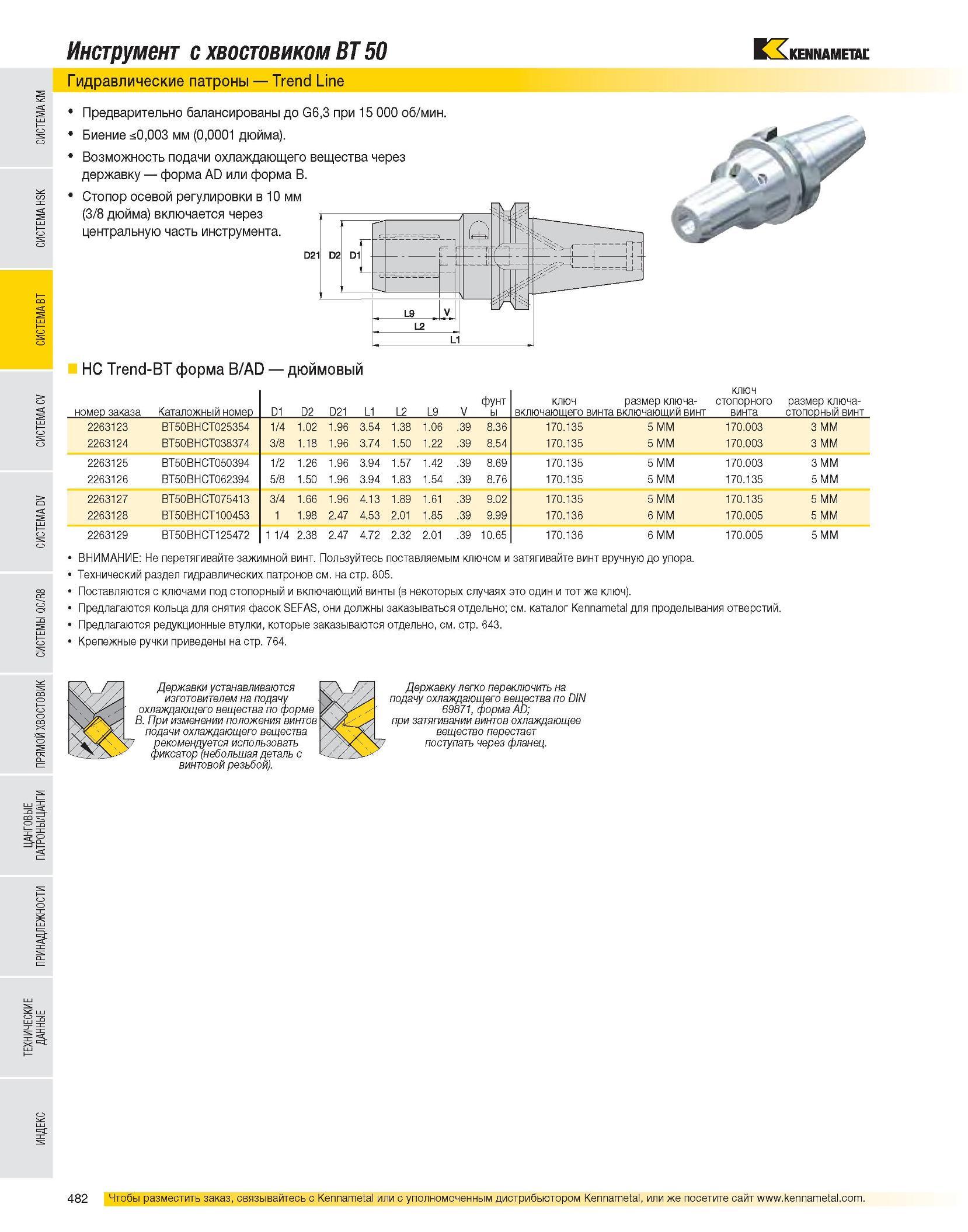

Инструмент с хвостовиком BT 50 Гидравлические патроны Trend Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-BT форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V нт уы ф ключ размер ключа-включающего винта включающий винт ключ стопорного винта размер ключа-стопорный винт 2263123 BT50BHCT025354 1/4 1.02 1.96 3.54 1.38 1.06 .39 8.36 170.135 5 MM 170.003 3 MM 2263124 BT50BHCT038374 3/8 1.18 1.96 3.74 1.50 1.22 .39 8.54 170.135 5 MM 170.003 3 MM 2263125 BT50BHCT050394 1/2 1.26 1.96 3.94 1.57 1.42 .39 8.69 170.135 5 MM 170.003 3 MM 2263126 BT50BHCT062394 5/8 1.50 1.96 3.94 1.83 1.54 .39 8.76 170.135 5 MM 170.135 5 MM 2263127 BT50BHCT075413 3/4 1.66 1.96 4.13 1.89 1.61 .39 9.02 170.135 5 MM 170.135 5 MM 2263128 BT50BHCT100453 1 1.98 2.47 4.53 2.01 1.85 .39 9.99 170.136 6 MM 170.005 5 MM 2263129 BT50BHCT125472 1 1/4 2.38 2.47 4.72 2.32 2.01 .39 10.65 170.136 6 MM 170.005 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, они должны заказываться отдельно; см. каталог Kennametal для проделывания отверстий. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
