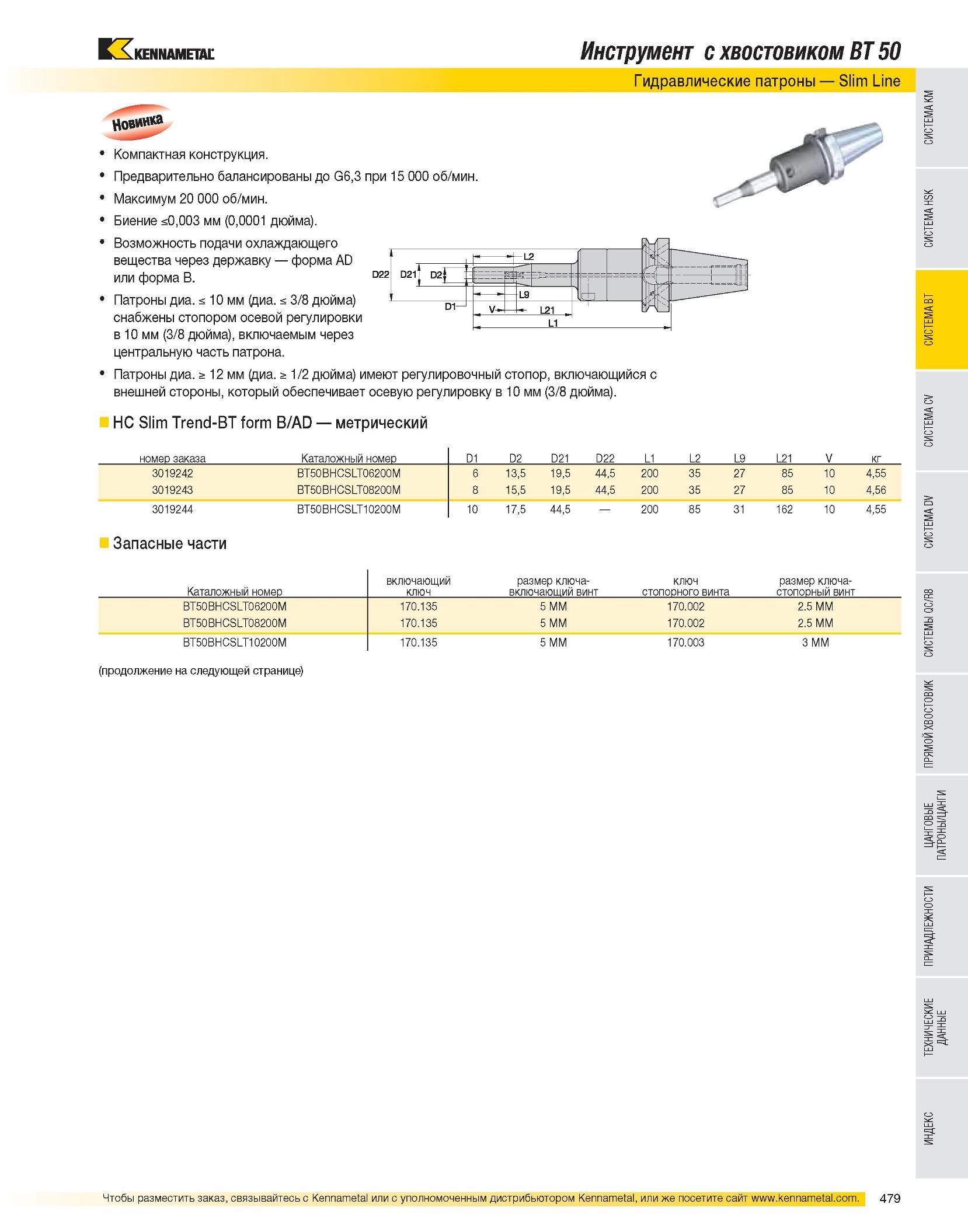

Инструмент с хвостовиком BT 50 Гидравлические патроны Slim Line Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин. Максимум 20 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Патроны диа. < 10 мм (диа. < 3/8 дюйма) снабжены стопором осевой регулировки в 10 мм (3/8 дюйма), включаемым через центральную часть патрона. Патроны диа. > 12 мм (диа. > 1/2 дюйма) имеют регулировочный стопор, включающийся с внешней стороны, который обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC Slim Trend-BT form B/AD метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3019242 BT50BHCSLT06200M 6 13,5 19,5 44,5 200 35 27 85 10 4,55 3019243 BT50BHCSLT08200M 8 15,5 19,5 44,5 200 35 27 85 10 4,56 3019244 BT50BHCSLT10200M 10 17,5 44,5 200 85 31 162 10 4,55 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт BT50BHCSLT06200M 170.135 5 MM 170.002 2.5 MM BT50BHCSLT08200M 170.135 5 MM 170.002 2.5 MM BT50BHCSLT10200M 170.135 5 MM 170.003 3 MM (продолжение на следующей странице)
