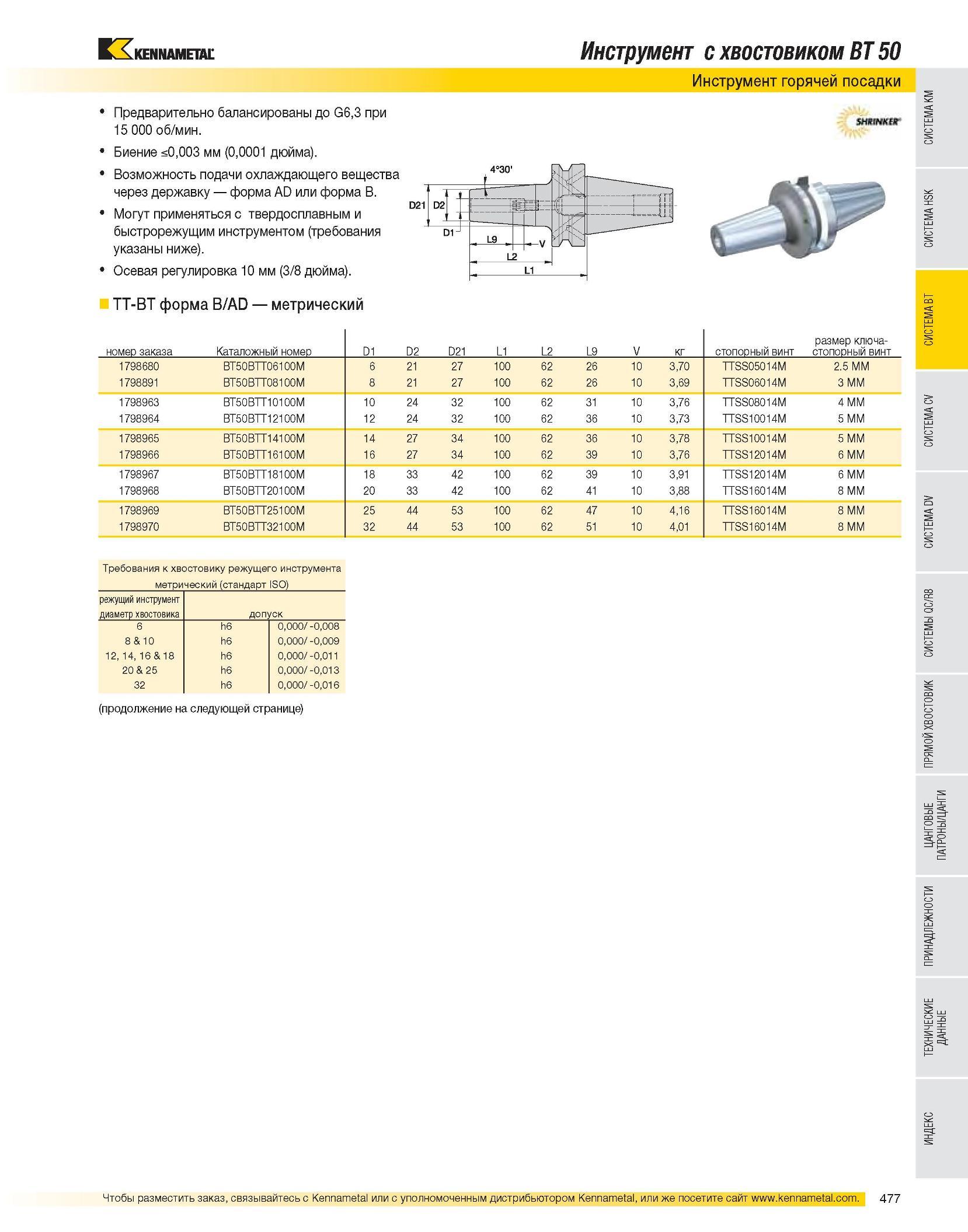

478 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.477

Каталог KENNAMETAL 2007 Системы инструмента Стр. 477 0478 Lab2u

Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Могут применяться с твердосплавным и быстрорежущим инструментом (требования указаны ниже). Осевая регулировка 10 мм (3/8 дюйма). Инструмент с хвостовиком BT 50 Инструмент горячей посадки TT-BT форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопооный винт размер ключа-стопорный винт 1798680 BT50BTT06100M 6 21 27 100 62 26 10 3,70 TTSS05014M 2.5 MM 1798891 BT50BTT08100M 8 21 27 100 62 26 10 3,69 TTSS06014M 3 MM 1798963 BT50BTT10100M 10 24 32 100 62 31 10 3,76 TTSS08014M 4 MM 1798964 BT50BTT12100M 12 24 32 100 62 36 10 3,73 TTSS10014M 5 MM 1798965 BT50BTT14100M 14 27 34 100 62 36 10 3,78 TTSS10014M 5 MM 1798966 BT50BTT16100M 16 27 34 100 62 39 10 3,76 TTSS12014M 6 MM 1798967 BT50BTT18100M 18 33 42 100 62 39 10 3,91 TTSS12014M 6 MM 1798968 BT50BTT20100M 20 33 42 100 62 41 10 3,88 TTSS16014M 8 MM 1798969 BT50BTT25100M 25 44 53 100 62 47 10 4,16 TTSS16014M 8 MM 1798970 BT50BTT32100M 32 44 53 100 62 51 10 4,01 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика доп уск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32 h6 0,000/ -0,016 (продолжение на следующей странице)
