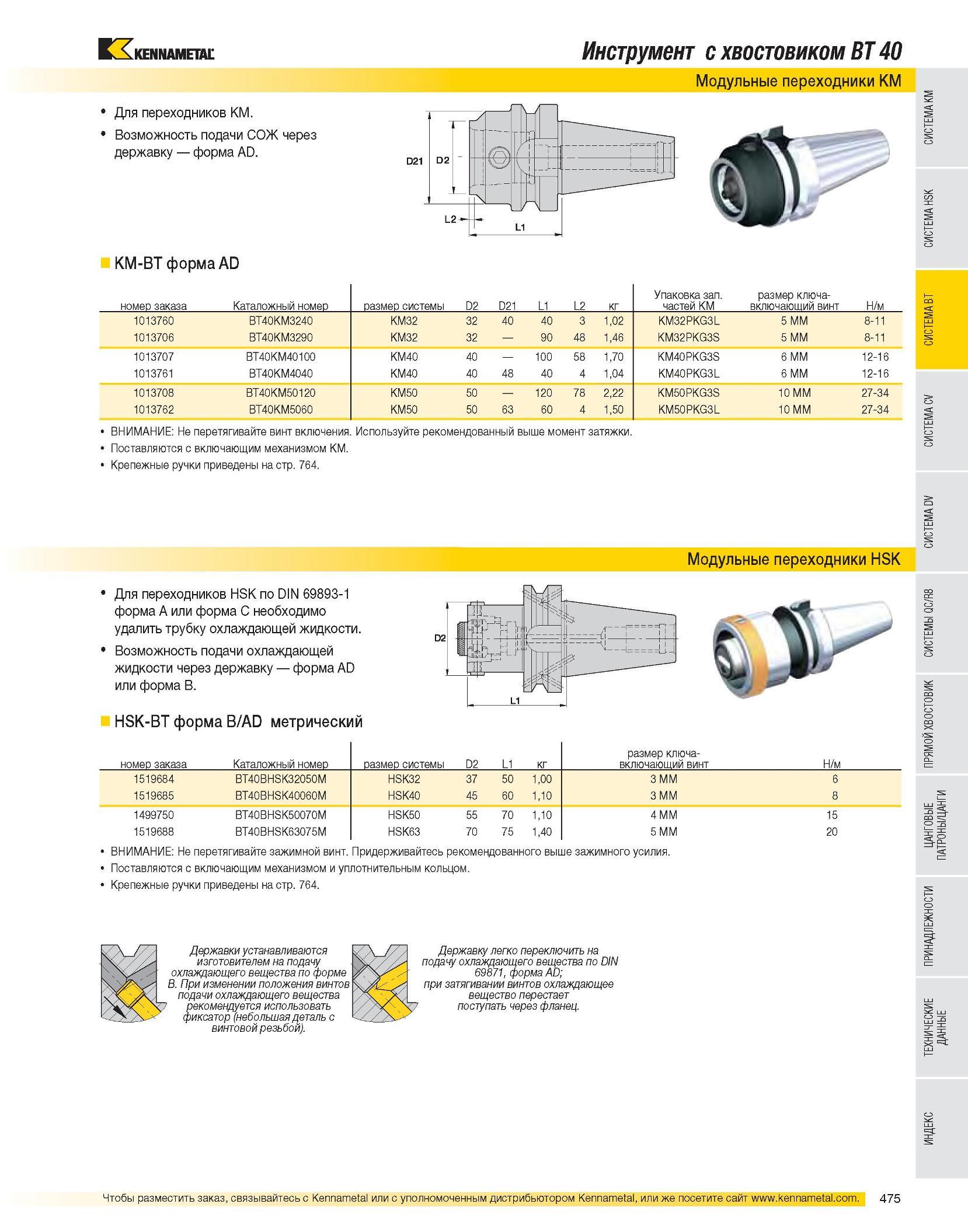

Инструмент с хвостовиком BT 40 Модульные переходники KM KM-BT форма AD номер заказа Каталожный номер размер системы D2 D21 L1 L2 кг Упаковка зап. частей KM размер ключа-включающий винт Н/м 1013760 BT40KM3240 KM32 32 40 40 3 1,02 KM32PKG3L 5 MM 8-11 1013706 BT40KM3290 KM32 32 90 48 1,46 KM32PKG3S 5 MM 8-11 1013707 BT40KM40100 KM40 40 100 58 1,70 KM40PKG3S 6 MM 12-16 1013761 BT40KM4040 KM40 40 48 40 4 1,04 KM40PKG3L 6 MM 12-16 1013708 BT40KM50120 KM50 50 120 78 2,22 KM50PKG3S 10 MM 27-34 1013762 BT40KM5060 KM50 50 63 60 4 1,50 KM50PKG3L 10 MM 27-34 ВНИМАНИЕ: Не перетягивайте винт включения. Используйте рекомендованный выше момент затяжки. Поставляются с включающим механизмом KM. Крепежные ручки приведены на стр. 764. Модульные переходники HSK Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. HSK-BT форма B/AD метрический номер заказа Каталожный номер размер системы D2 L1 кг размер ключа-включающий винт Н/м 1519684 BT40BHSK32050M HSK32 37 50 1,00 3 MM 6 1519685 BT40BHSK40060M HSK40 45 60 1,10 3 MM 8 1499750 BT40BHSK50070M HSK50 55 70 1,10 4 MM 15 1519688 BT40BHSK63075M HSK63 70 75 1,40 5 MM 20 ВНИМАНИЕ: Не перетягивайте зажимной винт. Придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
