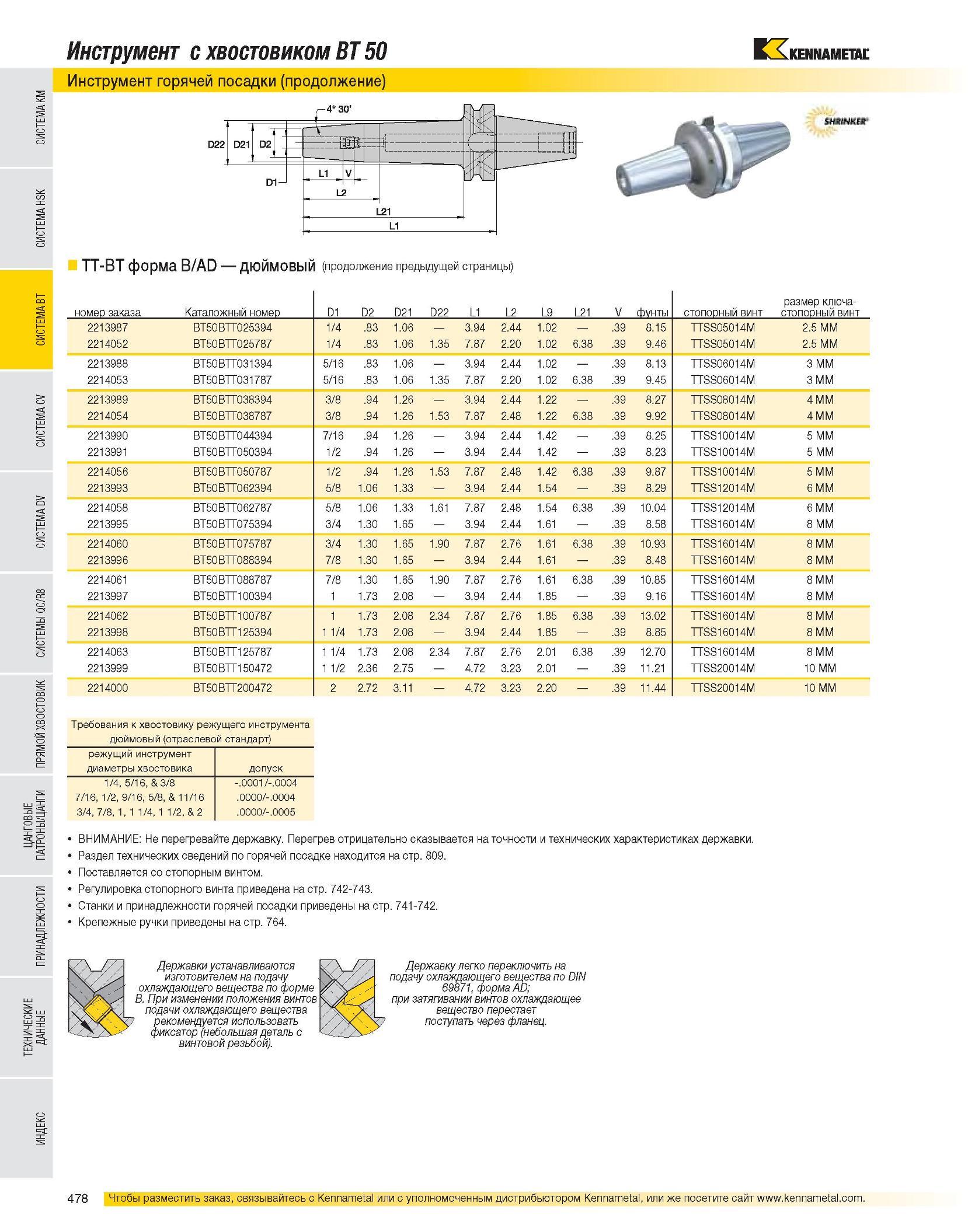

Инструмент с хвостовиком BT 50 Инструмент горячей посадки (продолжение) TT-BT форма B/AD дюймовый (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты стопорный винт размер ключа-стопорный винт 2213987 BT50BTT025394 1/4 .83 1.06 3.94 2.44 1.02 .39 8.15 TTSS05014M 2.5 MM 2214052 BT50BTT025787 1/4 .83 1.06 1.35 7.87 2.20 1.02 6.38 .39 9.46 TTSS05014M 2.5 MM 2213988 BT50BTT031394 5/16 .83 1.06 3.94 2.44 1.02 .39 8.13 TTSS06014M 3 MM 2214053 BT50BTT031787 5/16 .83 1.06 1.35 7.87 2.20 1.02 6.38 .39 9.45 TTSS06014M 3 MM 2213989 BT50BTT038394 3/8 .94 1.26 3.94 2.44 1.22 .39 8.27 TTSS08014M 4 MM 2214054 BT50BTT038787 3/8 .94 1.26 1.53 7.87 2.48 1.22 6.38 .39 9.92 TTSS08014M 4 MM 2213990 BT50BTT044394 7/16 .94 1.26 3.94 2.44 1.42 .39 8.25 TTSS10014M 5 MM 2213991 BT50BTT050394 1/2 .94 1.26 3.94 2.44 1.42 .39 8.23 TTSS10014M 5 MM 2214056 BT50BTT050787 1/2 .94 1.26 1.53 7.87 2.48 1.42 6.38 .39 9.87 TTSS10014M 5 MM 2213993 BT50BTT062394 5/8 1.06 1.33 3.94 2.44 1.54 .39 8.29 TTSS12014M 6 MM 2214058 BT50BTT062787 5/8 1.06 1.33 1.61 7.87 2.48 1.54 6.38 .39 10.04 TTSS12014M 6 MM 2213995 BT50BTT075394 3/4 1.30 1.65 3.94 2.44 1.61 .39 8.58 TTSS16014M 8 MM 2214060 BT50BTT075787 3/4 1.30 1.65 1.90 7.87 2.76 1.61 6.38 .39 10.93 TTSS16014M 8 MM 2213996 BT50BTT088394 7/8 1.30 1.65 3.94 2.44 1.61 .39 8.48 TTSS16014M 8 MM 2214061 BT50BTT088787 7/8 1.30 1.65 1.90 7.87 2.76 1.61 6.38 .39 10.85 TTSS16014M 8 MM 2213997 BT50BTT100394 1 1.73 2.08 3.94 2.44 1.85 .39 9.16 TTSS16014M 8 MM 2214062 BT50BTT100787 1 1.73 2.08 2.34 7.87 2.76 1.85 6.38 .39 13.02 TTSS16014M 8 MM 2213998 BT50BTT125394 1 1/4 1.73 2.08 3.94 2.44 1.85 .39 8.85 TTSS16014M 8 MM 2214063 BT50BTT125787 1 1/4 1.73 2.08 2.34 7.87 2.76 2.01 6.38 .39 12.70 TTSS16014M 8 MM 2213999 BT50BTT150472 1 1/2 2.36 2.75 4.72 3.23 2.01 .39 11.21 TTSS20014M 10 MM 2214000 BT50BTT200472 2 2.72 3.11 4.72 3.23 2.20 .39 11.44 TTSS20014M 10 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
