36 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.32

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 32 0036 Lab2u

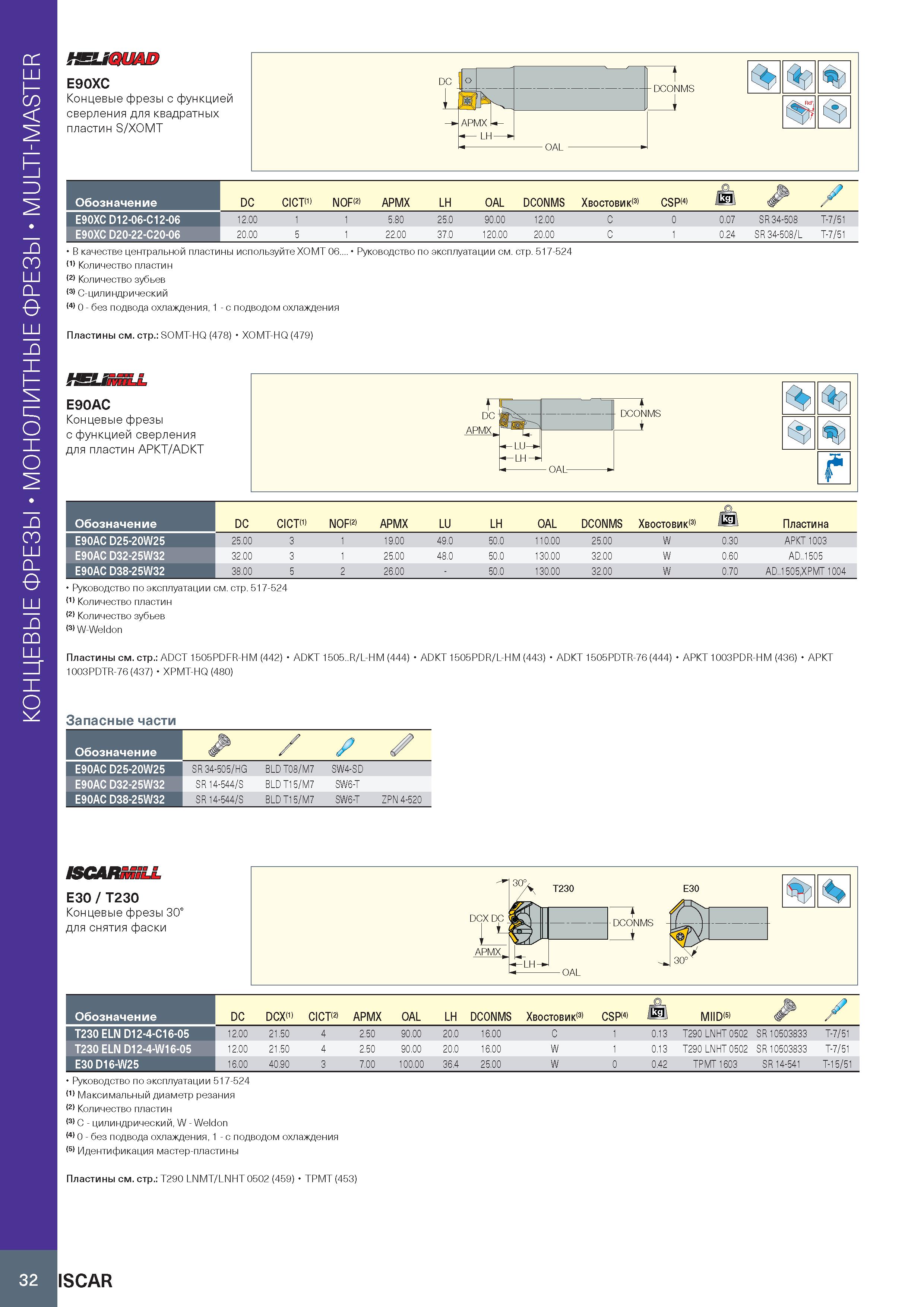

Монолитные концевые фрезы MULTI-MASTER HEUQUAD E90XC Концевые фрезы с функцией сверления для квадратных пластин S/XOMT Обозначение E90XC D12-06-C12-06 E90XC D20-22-C20-06 DC CICT(1) NOF(2) APMX LH OAL DCONMS Хвостовик(3) CSP(4) Jkg У 12.00 5.80 25.0 90.00 12.00 C 0 0.07 SR 34-508 T-7/51 20.00 5 22.00 37.0 120.00 20.00 C 1 0.24 SR 34-508/L T-7/51 В качестве центральной пластины используйте XOMT 06 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Количество зубьев (3) C-цилиндрический (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: SOMT-HQ (478) XOMT-HQ (479) E90AC Концевые фрезы с функцией сверления для пластин APKT/ADKT Обозначение E90AC D25-20W25 E90AC D32-25W32 E90AC D38-25W32 DC CICT(1) NOF(2) APMX LU LH OAL DCONMS Хвостовик(3) 1 1 Пластина 25.00 3 19.00 49.0 50.0 110.00 25.00 W 0.30 APKT 1003 32.00 3 1 25.00 48.0 50.0 130.00 32.00 W 0.60 AD..1505 38.00 2 26.00 50.0 130.00 32.00 W 0.70 AD..1505,XPMT 1004 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Количество зубьев (3) W-Weldon Пластины см. стр.: ADCT 1505PDFR-HM (442) ADKT 1505..R/L-HM (444) ADKT 1505PDR/L-HM (443) ADKT 1505PDTR-76 (444) APKT 1003PDR-HM (436) APKT 1003PDTR-76 (437) XPMT-HQ (480) Запасные части Обозначение / У E90AC D25-20W25 SR 34-505/HG BLD T08/M7 SW4-SD E90AC D32-25W32 SR 14-544/S BLD T15/M7 SW6-T E90AC D38-25W32 SR 14-544/S BLD T15/M7 SW6-T ZPN 4-520 ISCARMSLL E30 / T230 Концевые фрезы 30° для снятия фаски Обозначение T230 ELN D12-4-C16-05 T230 ELN D12-4-W16-05 E30 D16-W25 DC DCX(1) CICT(2) APMX OAL LH DCONMS Хвостовик(3) CSP(4) Jkgl MIID(5) / 12.00 21.50 4 2.50 90.00 20.0 16.00 C 1 0.13 T290 LNHT 0502 SR 10503833 T-7/51 12.00 21.50 4 2.50 90.00 20.0 16.00 W 1 0.13 T290 LNHT 0502 SR 10503833 T-7/51 16.00 40.90 3 7.00 100.00 36.4 25.00 W 0 0.42 TPMT 1603 SR 14-541 T-15/51 Руководство по эксплуатации 517-524 (1) Максимальный диаметр резания (2) Количество пластин (3) C - цилиндрический, W - Weldon (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения (5) Идентификация мастер-пластины Пластины см. стр.: T290 LNMT/LNHT 0502 (459) TPMT (453) 32 ISCAR
