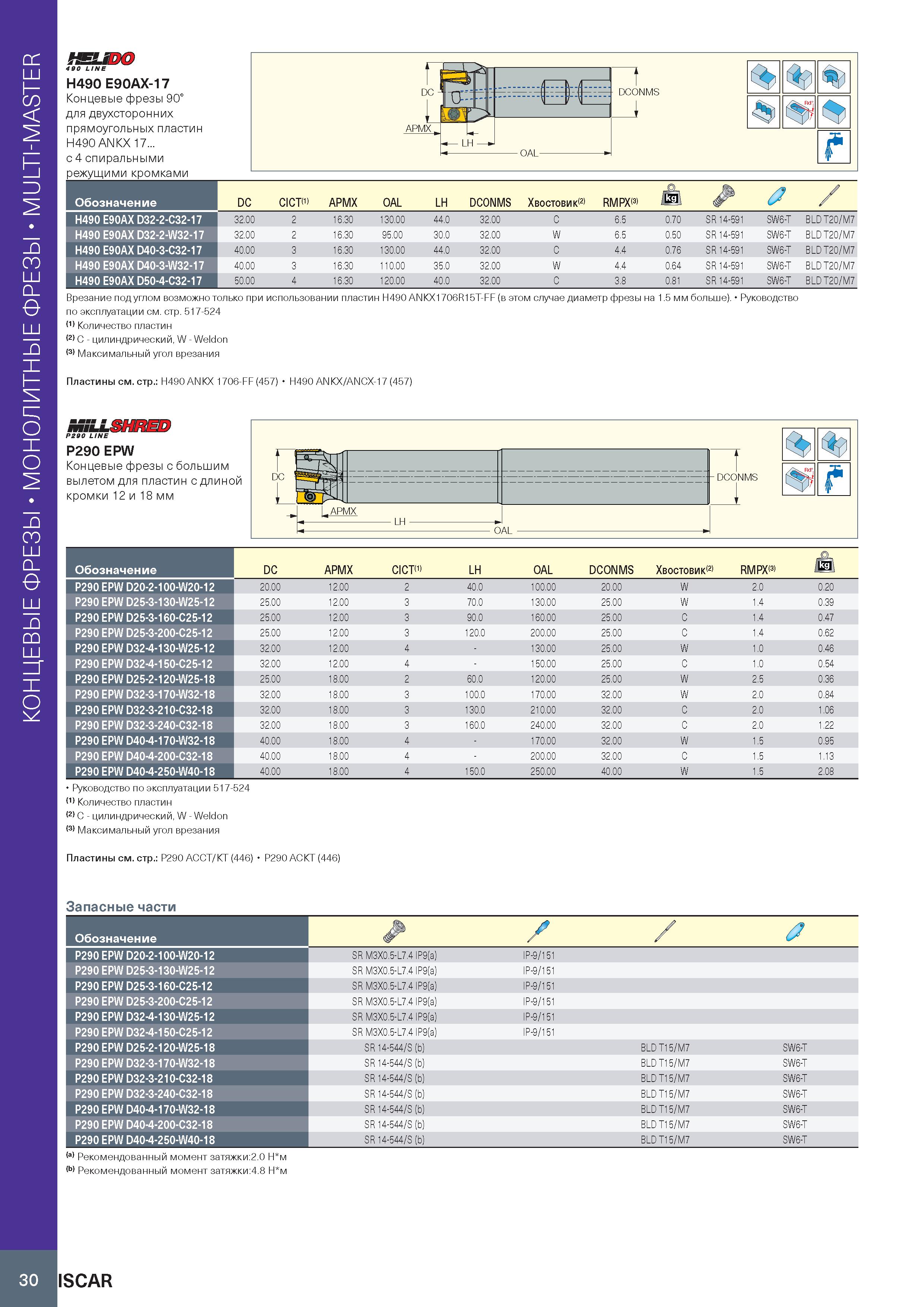

Монолитные концевые фрезы MULTI-MASTER 9SUDO 490 LINE H490 E90AX-17 Концевые фрезы 90° для двухсторонних прямоугольных пластин H490 ANKX 17... с 4 спиральными режущими кромками Г DC л -т-1 Д1Г2 - LH - 1 DCONMS J Обозначение DC CICT(1) APMX OAL LH DCONMS Хвостовик RMPX(3) Jkg a / H490 E90AX D32-2-C32-17 32.00 2 16.30 130.00 44.0 32.00 C 6.5 0.70 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D32-2-W32-17 32.00 2 16.30 95.00 30.0 32.00 W 6.5 0.50 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D40-3-C32-17 40.00 3 16.30 130.00 44.0 32.00 C 4.4 0.76 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D40-3-W32-17 40.00 3 16.30 110.00 35.0 32.00 W 4.4 0.64 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D50-4-C32-17 50.00 4 16.30 120.00 40.0 32.00 C 3.8 0.81 SR 14-591 SW6-T BLD T20/M7 Врезание под углом возможно только при использовании пластин H490 ANKX1706R15T-FF (в этом случае диаметр фрезы на 1.5 мм больше). Руководство по эксплуатации см. стр. 517-524 Количество пластин C - цилиндрический, W - Weldon (3) Максимальный угол врезания Пластины см. стр.: H490 ANKX 1706-FF (457) H490 ANKX/ANCX-17 (457) APMX OAL mlLLSHRED Р290 LINE P290 EPW Концевые фрезы с большим вылетом для пластин с длиной кромки 12 и 18 мм Обозначение DC APMX CICT(1) LH OAL DCONMS Хвостовик RMPX(3) i4l P290 EPW D20-2-100-W20-12 20.00 12.00 2 40.0 100.00 20.00 W 2.0 0.20 P290 EPW D25-3-130-W25-12 25.00 12.00 3 70.0 130.00 25.00 W 1.4 0.39 P290 EPW D25-3-160-C25-12 25.00 12.00 3 90.0 160.00 25.00 C 1.4 0.47 P290 EPW D25-3-200-C25-12 25.00 12.00 3 120.0 200.00 25.00 C 1.4 0.62 P290 EPW D32-4-130-W25-12 32.00 12.00 4 130.00 25.00 W 1.0 0.46 P290 EPW D32-4-150-C25-12 32.00 12.00 4 150.00 25.00 C 1.0 0.54 P290 EPW D25-2-120-W25-18 25.00 18.00 2 60.0 120.00 25.00 W 2.5 0.36 P290 EPW D32-3-170-W32-18 32.00 18.00 3 100.0 170.00 32.00 W 2.0 0.84 P290 EPW D32-3-210-C32-18 32.00 18.00 3 130.0 210.00 32.00 C 2.0 1.06 P290 EPW D32-3-240-C32-18 32.00 18.00 3 160.0 240.00 32.00 C 2.0 1.22 P290 EPW D40-4-170-W32-18 40.00 18.00 4 170.00 32.00 W 1.5 0.95 P290 EPW D40-4-200-C32-18 40.00 18.00 4 200.00 32.00 C 1.5 1.13 P290 EPW D40-4-250-W40-18 40.00 18.00 4 150.0 250.00 40.00 W 1.5 2.08 Руководство по эксплуатации 517-524 Количество пластин C - цилиндрический, W - Weldon (3) Максимальный угол врезания Пластины см. стр.: P290 ACCT/KT (446) P290 ACKT (446) Запасные части Обозначение / / P290 EPW D20-2-100-W20-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D25-3-130-W25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D25-3-160-C25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D25-3-200-C25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D32-4-130-W25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D32-4-150-C25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D25-2-120-W25-18 SR 14-544/S (b) BLD T15/M7 SW6-T P290 EPW D32-3-170-W32-18 SR 14-544/S (b) BLD T15/M7 SW6-T P290 EPW D32-3-210-C32-18 SR 14-544/S (b) BLD T15/M7 SW6-T P290 EPW D32-3-240-C32-18 SR 14-544/S (b) BLD T15/M7 SW6-T P290 EPW D40-4-170-W32-18 SR 14-544/S (b) BLD T15/M7 SW6-T P290 EPW D40-4-200-C32-18 SR 14-544/S (b) BLD T15/M7 SW6-T P290 EPW D40-4-250-W40-18 SR 14-544/S (b) BLD T15/M7 SW6-T (a) Рекомендованный момент затяжки:2.0 ньютон на метр (b) Рекомендованный момент затяжки:4.8 ньютон на метр 30 ISCAR
