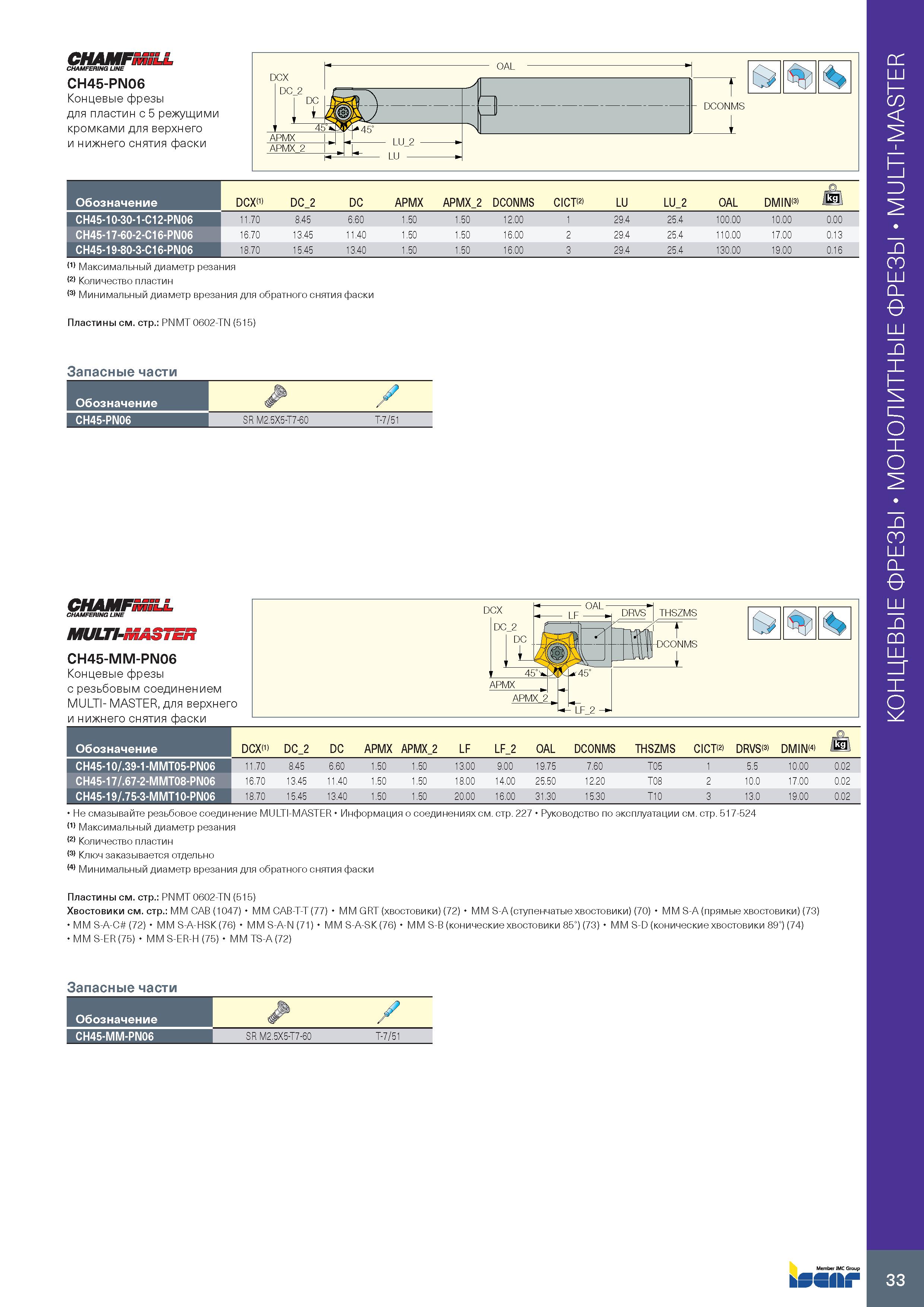

CHAMFERING UNE CH45-PN06 Концевые фрезы для пластин с 5 режущими кромками для верхнего и нижнего снятия фаски Обозначение CH45-10-30-1-C12-PN06 CH45-17-60-2-C16-PN06 CH45-19-80-3-C16-PN06 DCX(1) DC 2 DC APMX APMX 2 DCONMS CICT(2) LU LU 2 OAL DMIN(3) Jkil 11.70 8.45 6.60 1.50 1.50 12.00 1 29.4 25.4 100.00 10.00 0.00 16.70 13.45 11.40 1.50 1.50 16.00 2 29.4 25.4 110.00 17.00 0.13 18.70 15.45 13.40 1.50 1.50 16.00 3 29.4 25.4 130.00 19.00 0.16 (1) Максимальный диаметр резания (2) Количество пластин (3) Минимальный диаметр врезания для обратного снятия фаски Пластины см. стр.: PNMT 0602-TN (515) Запасные части Обозначение CH45-PN06 SR M2.5X5-T7-6 T-7/51 CHAMFnSLL CHAMFERING UNE MULTI-MASTER CH45-MM-PN06 Концевые фрезы с резьбовым соединением MULTI- MASTER, для верхнего и нижнего снятия фаски DCX OAL DC 2 DC I APMX U 45' THSZMS DCONMS £y> 4> % LF 2 - Не смазывайте резьбовое соединение MULTI-MASTER Информация о соединениях см. стр. 227 Руководство по эксплуатации см. стр. 517-524 (1) Максимальный диаметр резания (2) Количество пластин (3) Ключ заказывается отдельно (4) Минимальный диаметр врезания для обратного снятия фаски Обозначение DCXO) DC 2 DC APMX x1 LF LF 2 OAL DCONMS THSZMS CICT(2) DRVS(3) DMIN(4) ikii CH45-10/.39-1-MMT05-PN06 11.70 8.45 6.60 1.50 1.50 13.00 9.00 19.75 7.60 T05 1 5.5 10.00 0.02 CH45-17/.67-2-MMT08-PN06 16.70 13.45 11.40 1.50 1.50 18.00 14.00 25.50 12.20 T08 2 10.0 17.00 0.02 CH45-19/.75-3-MMT10-PN06 18.70 15.45 13.40 1.50 1.50 20.00 16.00 31.30 15.30 T10 3 13.0 19.00 0.02 Пластины см. стр.: PNMT 0602-TN (515) Хвостовики см. стр.: MM CAB (1047) MM CAB-T-T (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) Запасные части SR M2.5X5-T7-60 T-7/51 33 Обозначение CH45-MM-PN06 Монолитные концевые фрезы MULTI-MASTER
