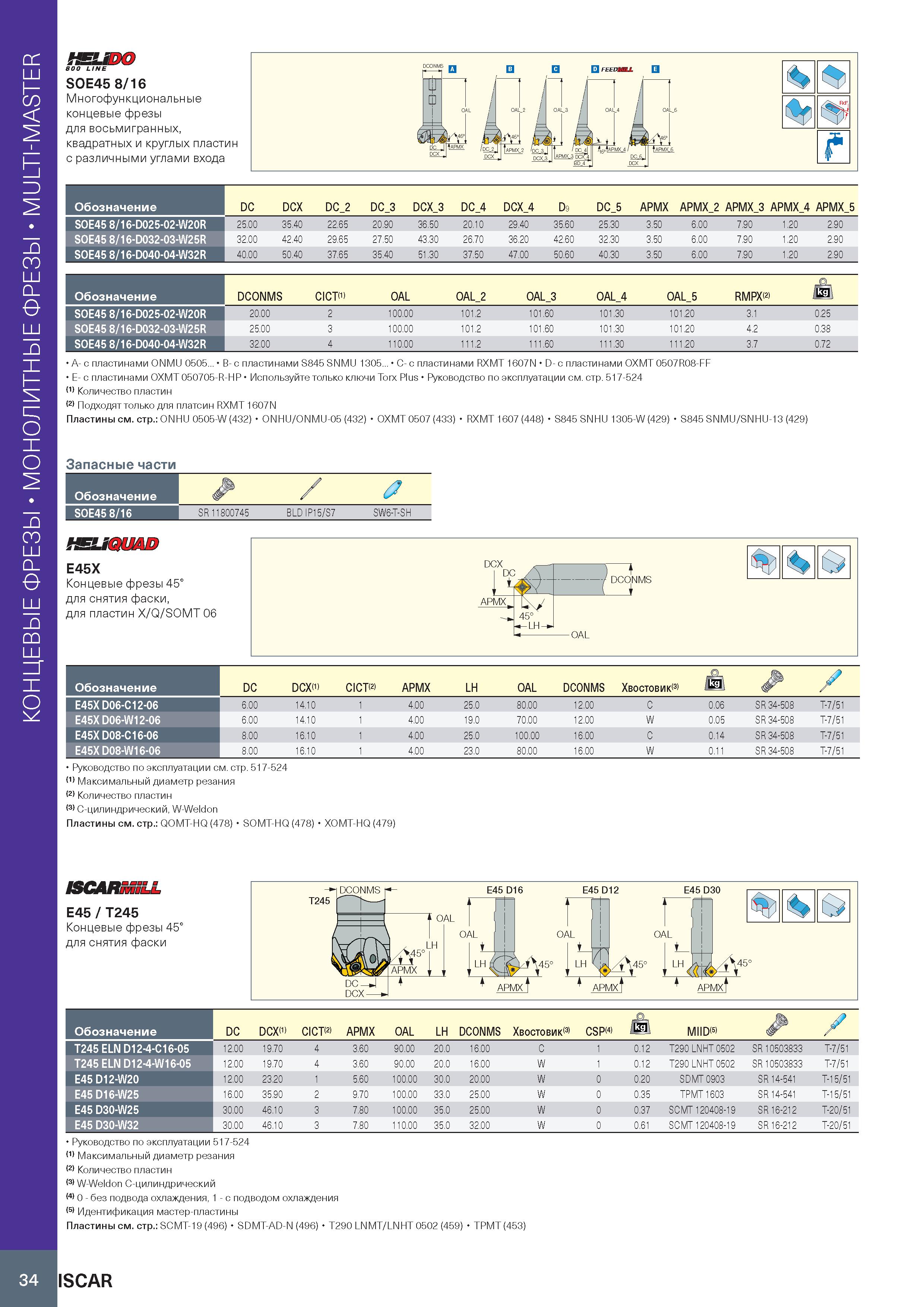

Монолитные концевые фрезы MULTI-MASTER BOO LINE SOE45 8/16 Многофункциональные концевые фрезы для восьмигранных, квадратных и круглых пластин с различными углами входа % У у Обозначение DC DCX DC 2 DC 3 DCX 3 DC 4 DCX 4 D9 DC 5 APMX APMX 2 APMX 3 APMX 4 APMX 5 SOE45 8/16-D025-02-W20R 25.00 35.40 22.65 20.90 36.50 20.10 29.40 35.60 25.30 3.50 6.00 7.90 1.20 2.90 SOE45 8/16-D032-03-W25R 32.00 42.40 29.65 27.50 43.30 26.70 36.20 42.60 32.30 3.50 6.00 7.90 1.20 2.90 SOE45 8/16-D040-04-W32R 40.00 50.40 37.65 35.40 51.30 37.50 47.00 50.60 40.30 3.50 6.00 7.90 1.20 2.90 Обозначение DCONMS CICTC) OAL OAL 2 OAL 3 OAL 4 OAL 5 RMPX Jkgl SOE45 8/16-D025-02-W20R 20.00 2 100.00 101.2 101.60 101.30 101.20 3.1 0.25 SOE45 8/16-D032-03-W25R 25.00 3 100.00 101.2 101.60 101.30 101.20 4.2 0.38 SOE45 8/16-D040-04-W32R 32.00 4 110.00 111.2 111.60 111.30 111.20 3.7 0.72 A- с пластинами ONMU 0505... B- с пластинами S845 SNMU 1305... C- с пластинами RXMT 1607N D- с пластинами OXMT 0507R08-FF E- с пластинами OXMT 050705-R-HP Используйте только ключи Torx Plus Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Подходят только для платсин RXMT 1607N Пластины см. стр.: ONHU 0505-W (432) ONHU/ONMU-05 (432) OXMT 0507 (433) RXMT 1607 (448) S845 SNHU 1305-W (429) S845 SNMU/SNHU-13 (429) Запасные части Обозначение / 6 SOE45 8/16 SR 11800745 BLD IP15/S7 SW6-T-SH HEUQUAD E45X Концевые фрезы 45° для снятия фаски, для пластин X/Q/SOMT 06 DCX DC , 4 -J-1 s 1 У 1 ft APMX, U 45° —LH- - -OAL Руководство по эксплуатации см. стр. 517-524 (1) Максимальный диаметр резания (2) Количество пластин (3) C-цилиндрический, W-Weldon Пластины см. стр.: QOMT-HQ (478) SOMT-HQ (478) XOMT-HQ (479) Обозначение DC DCXO) CICT APMX LH OAL DCONMS Хвостовик(3) Й1 / E45X D06-C12-06 6.00 14.10 1 4.00 25.0 80.00 12.00 C 0.06 SR 34-508 T-7/51 E45X D06-W12-06 6.00 14.10 1 4.00 19.0 70.00 12.00 W 0.05 SR 34-508 T-7/51 E45X D08-C16-06 8.00 16.10 1 4.00 25.0 100.00 16.00 C 0.14 SR 34-508 T-7/51 E45X D08-W16-06 8.00 16.10 1 4.00 23.0 80.00 16.00 W 0.11 SR 34-508 T-7/51 ISCARnSiLL E45 / T245 Концевые фрезы 45° для снятия фаски Руководство по эксплуатации 517-524 (1) Максимальный диаметр резания (2) Количество пластин (3) W-Weldon C-цилиндрический (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения (5) Идентификация мастер-пластины Пластины см. стр.: SCMT-19 (496) SDMT-AD-N (496) T290 LNMT/LNHT 0502 (459) TPMT (453) Обозначение DC DCX(1) CICT(2) APMX OAL LH DCONMS Хвостовик(3) CSP(4) Jkg MIID(5) У T245 ELN D12-4-C16-05 12.00 19.70 4 3.60 90.00 20.0 16.00 C 1 0.12 T290 LNHT 0502 SR 10503833 T-7/51 T245 ELN D12-4-W16-05 12.00 19.70 4 3.60 90.00 20.0 16.00 W 1 0.12 T290 LNHT 0502 SR 10503833 T-7/51 E45 D12-W20 12.00 23.20 1 5.60 100.00 30.0 20.00 W 0 0.20 SDMT 0903 SR 14-541 T-15/51 E45 D16-W25 16.00 35.90 2 9.70 100.00 33.0 25.00 W 0 0.35 TPMT 1603 SR 14-541 T-15/51 E45 D30-W25 30.00 46.10 3 7.80 100.00 35.0 25.00 W 0 0.37 SCMT 120408-19 SR 16-212 T-20/51 E45 D30-W32 30.00 46.10 3 7.80 110.00 35.0 32.00 W 0 0.61 SCMT 120408-19 SR 16-212 T-20/51 ISCAR 34
