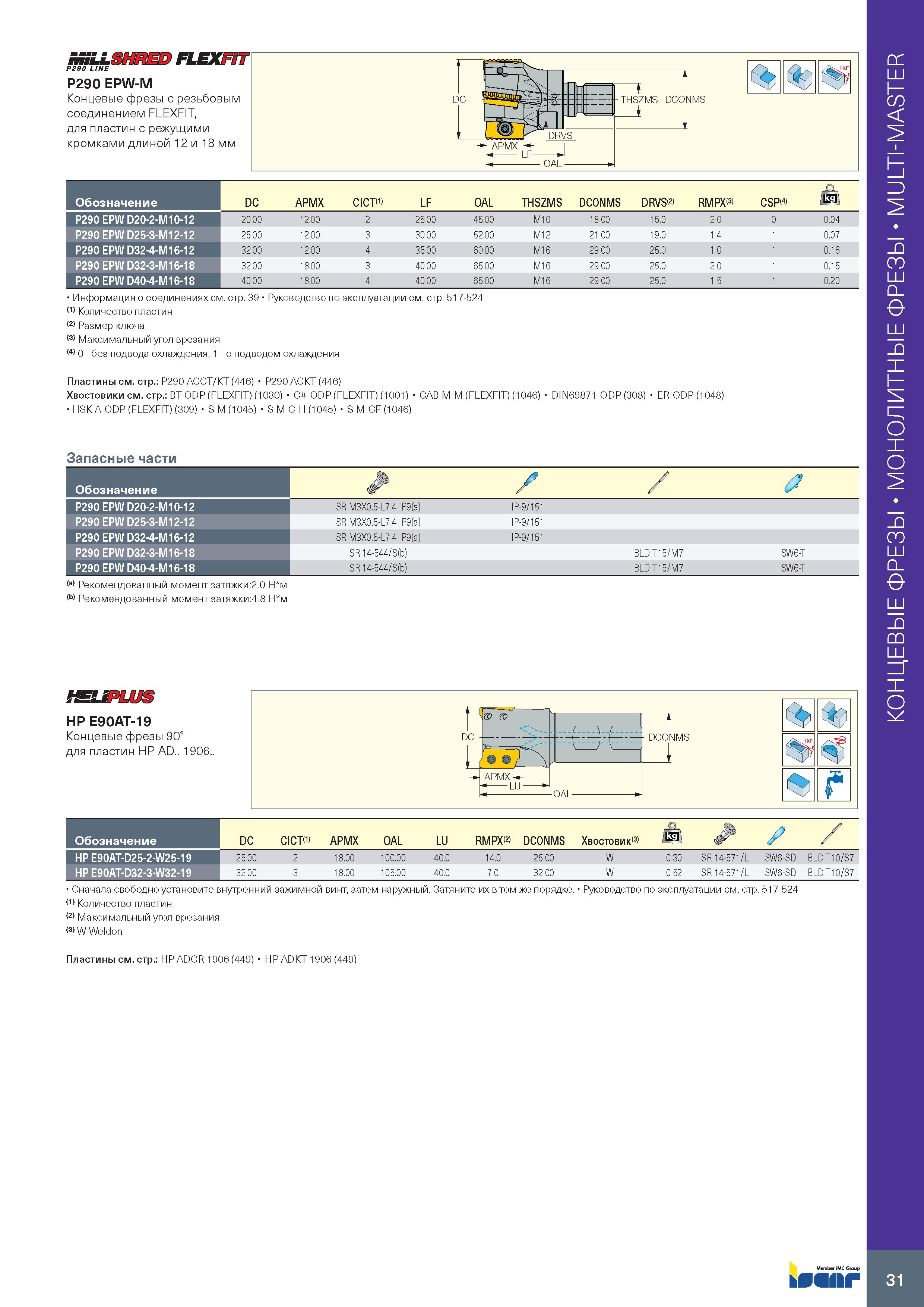

MiLLSHRED FLEXFiT P290 LINE P290 EPW-M Концевые фрезы с резьбовым соединением FLEXFIT, для пластин с режущими кромками длиной 12 и 18 мм Обозначение DC APMX CICT(1) LF OAL THSZMS DCONMS DRVS(2) RMPX(3) CSP(4) ikgl P290 EPW D20-2-M10-12 20.00 12.00 2 25.00 45.00 M10 18.00 15.0 2.0 0 0.04 P290 EPW D25-3-M12-12 25.00 12.00 3 30.00 52.00 M12 21.00 19.0 1.4 1 0.07 P290 EPW D32-4-M16-12 32.00 12.00 4 35.00 60.00 M16 29.00 25.0 1.0 1 0.16 P290 EPW D32-3-M16-18 32.00 18.00 3 40.00 65.00 M16 29.00 25.0 2.0 1 0.15 P290 EPW D40-4-M16-18 40.00 18.00 4 40.00 65.00 M16 29.00 25.0 1.5 1 0.20 Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Размер ключа (3) Максимальный угол врезания (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: P290 ACCT/KT (446) P290 ACKT (446) Хвостовики см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) Запасные части Обозначение / / (7 P290 EPW D20-2-M10-12 SR M3X0.5-L7.4 I P9(a) IP-9/151 P290 EPW D25-3-M12-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D32-4-M16-12 SR M3X0.5-L7.4 IP9(a) IP-9/151 P290 EPW D32-3-M16-18 SR 14-544/S(b) BLD T15/M7 SW6-T P290 EPW D40-4-M16-18 SR 14-544/S(b) BLD T15/M7 SW6-T (a) Рекомендованный момент затяжки:2.0 ньютон на метр (b) Рекомендованный момент затяжки:4.8 ньютон на метр tsupws HP E90AT-19 Концевые фрезы 90° для пластин HP AD.. 1906.. Обозначение HP E90AT-D25-2-W25-19 HP E90AT-D32-3-W32-19 DC CICT(1) APMX OAL LU RMPX(2) DCONMS Хвостовик(3) Jkgl /' 25.00 2 18.00 100.00 40.0 14.0 25.00 W 0.30 SR 14-571/L SW6-SD BLD T10/S7 32.00 3 18.00 105.00 40.0 7.0 32.00 W 0.52 SR 14-571/L SW6-SD BLD T10/S7 Сначала свободно установите внутренний зажимной винт, затем наружный. Затяните их в том же порядке. Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Максимальный угол врезания W-Weldon Пластины см. стр.: HP ADCR 1906 (449) HP ADKT 1906 (449) 31 Монолитные концевые фрезы MULTI-MASTER
