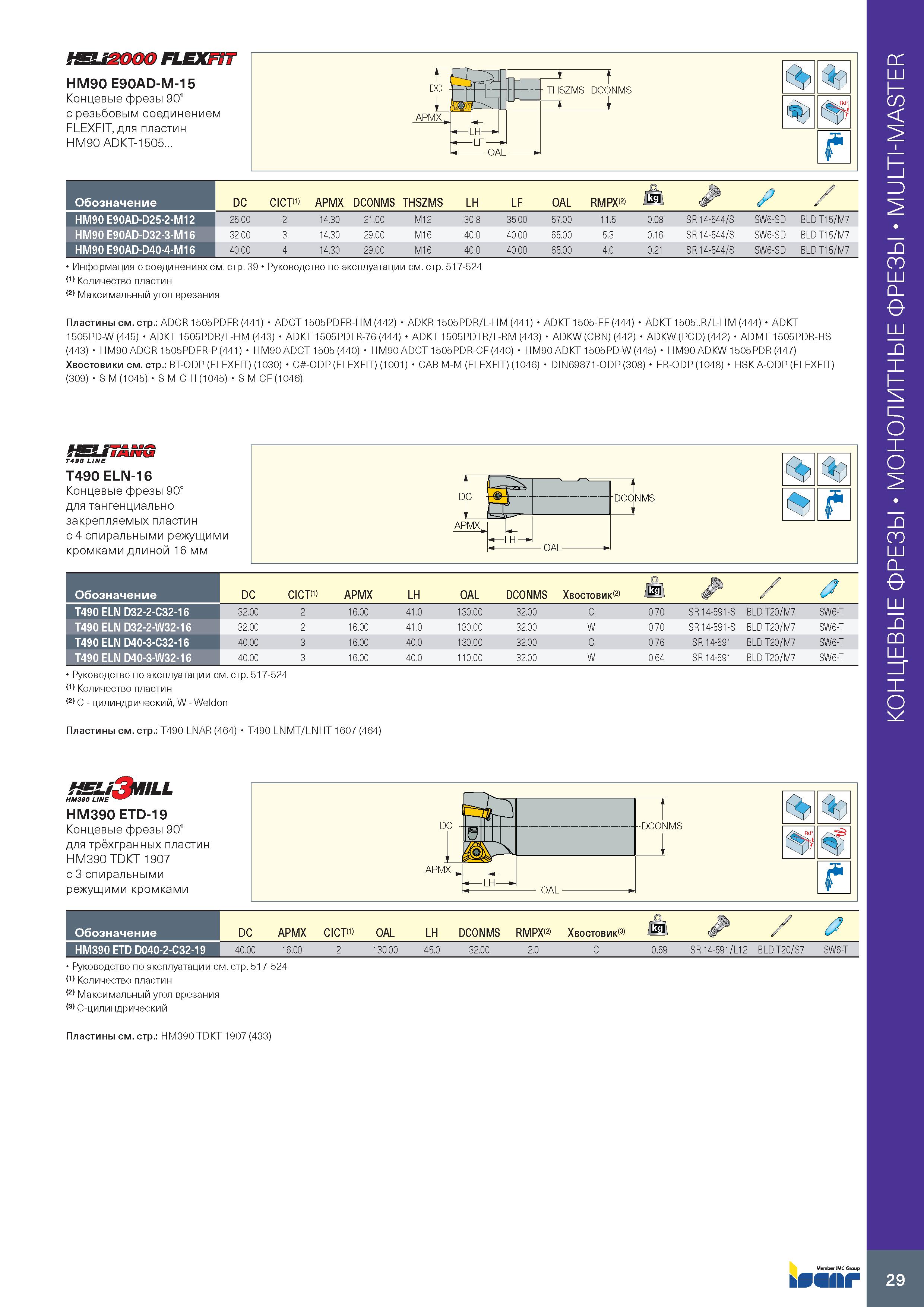

FLEXFIT HM90 E90AD-M-15 Концевые фрезы 90° с резьбовым соединением FLEXFIT, для пластин HM90 ADKT-1505... п DC А А 1 APMX ' L- -LH— -LF- THSZMS DCONMS Z3 i f6 Обозначение DC CICT(1) APMX DCONMS THSZMS LH LF OAL RMPX(2) jkg У / HM90 E90AD-D25-2-M12 25.00 2 14.30 21.00 M12 30.8 35.00 57.00 11.5 0.08 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-M16 32.00 3 14.30 29.00 M16 40.0 40.00 65.00 5.3 0.16 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-4-M16 40.00 4 14.30 29.00 M16 40.0 40.00 65.00 4.0 0.21 SR 14-544/S SW6-SD BLD T15/M7 Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 Количество пластин Максимальный угол врезания Пластины см. стр.: ADCR 1505PDFR (441) ADCT 1505PDFR-HM (442) ADKR 1505PDR/L-HM (441) ADKT 1505-FF (444) ADKT 1505..R/L-HM (444) ADKT 1505PD-W (445) ADKT 1505PDR/L-HM (443) ADKT 1505PDTR-76 (444) ADKT 1505PDTR/L-RM (443) ADKW(CBN) (442) ADKW(PCD) (442) ADMT 1505PDR-HS (443) HM90 ADCR 1505PDFR-P (441) HM90 ADCT 1505 (440) HM90 ADCT 1505PDR-CF (440) HM90 ADKT 1505PD-W (445) HM90 ADKW 1505PDR (447) Хвостовики см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) HELSTANQ T4B0 LINE T490 ELN-16 Концевые фрезы 90° для тангенциально закрепляемых пластин с 4 спиральными режущими кромками длиной 16 мм DCONMS Ф Обозначение DC CICT(1) APMX LH OAL DCONMS Хвостовик Jksl / a T490 ELN D32-2-C32-16 32.00 2 16.00 41.0 130.00 32.00 C 0.70 SR 14-591-S BLD T20/M7 SW6-T T490 ELN D32-2-W32-16 32.00 2 16.00 41.0 130.00 32.00 W 0.70 SR 14-591-S BLD T20/M7 SW6-T T490 ELN D40-3-C32-16 40.00 3 16.00 40.0 130.00 32.00 C 0.76 SR 14-591 BLD T20/M7 SW6-T T490 ELN D40-3-W32-16 40.00 3 16.00 40.0 110.00 32.00 W 0.64 SR 14-591 BLD T20/M7 SW6-T Руководство по эксплуатации см. стр. 517-524 Количество пластин C - цилиндрический, W - Weldon Пластины см. стр.: T490 LNAR (464) T490 LNMT/LNHT 1607 (464) HeliMill HM390 LINE HM390 ETD-19 Концевые фрезы 90° для трёхгранных пластин HM390 TDKT 1907 с 3 спиральными режущими кромками Обозначение DC APMX CICT(1) OAL LH DCONMS RMPX(2) Хвостовик(3) jksl / HM390 ETD D040-2-C32-19 40.00 16.00 2 130.00 45.0 32.00 2.0 C 0.69 SR 14-591/L12 BLD T20/S7 SW6-T Руководство по эксплуатации см. стр. 517-524 Количество пластин Максимальный угол врезания C-цилиндрический Пластины см. стр.: HM390 TDKT 1907 (433) kSSIir OAL 29 Монолитные концевые фрезы MULTI-MASTER
