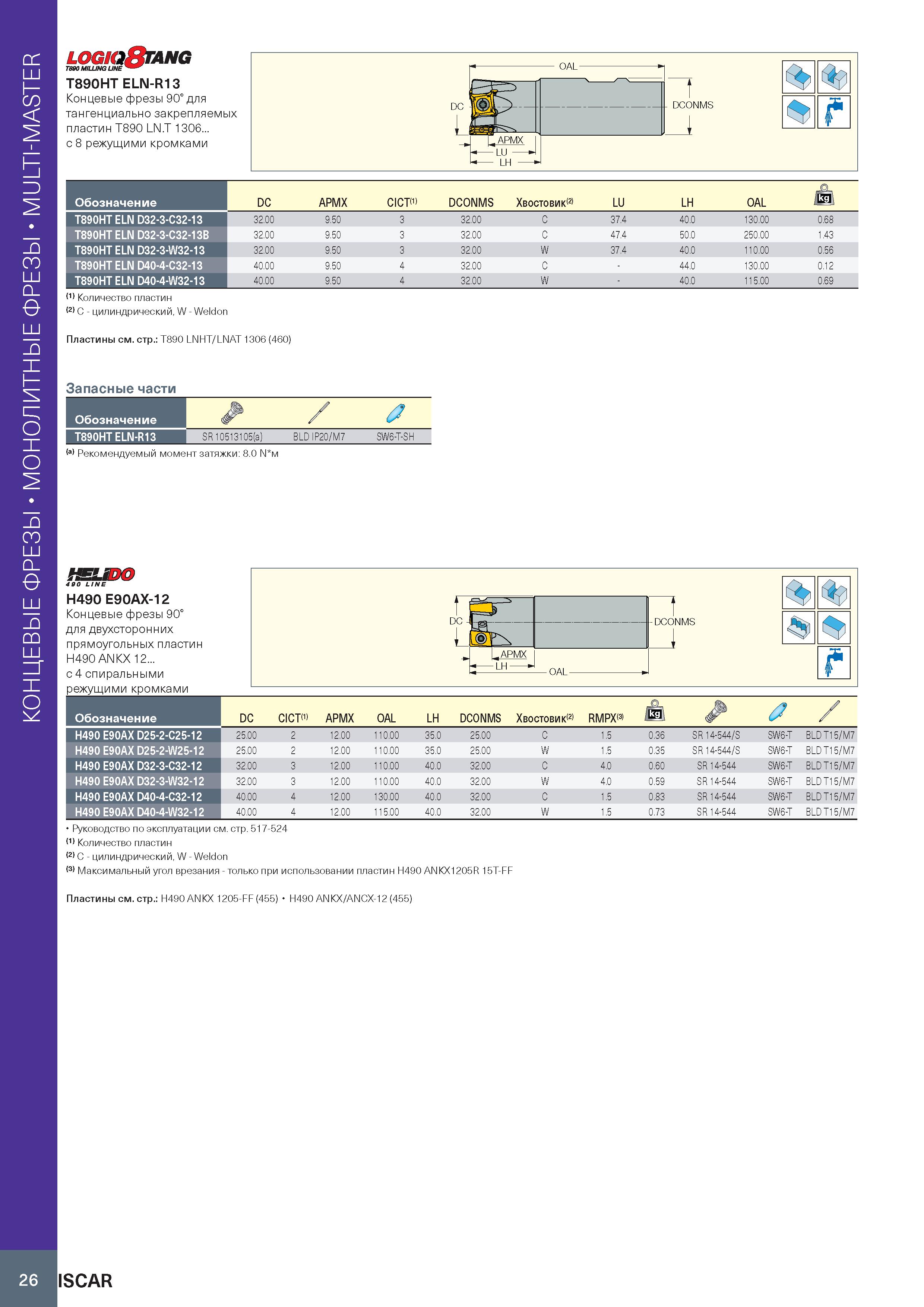

Монолитные концевые фрезы MULTI-MASTER logiqStang Т890 MILLING UNE V w T890HT ELN-R13 Концевые фрезы 90° для тангенциально закрепляемых пластин T890 LN.T 1306... с 8 режущими кромками ф f Обозначение DC APMX CICT(1) DCONMS Хвостовик LU LH OAL ikii T890HT ELN D32-3-C32-13 32.00 9.50 3 32.00 C 37.4 40.0 130.00 0.68 T890HT ELN D32-3-C32-13B 32.00 9.50 3 32.00 C 47.4 50.0 250.00 1.43 T890HT ELN D32-3-W32-13 32.00 9.50 3 32.00 W 37.4 40.0 110.00 0.56 T890HT ELN D40-4-C32-13 40.00 9.50 4 32.00 C 44.0 130.00 0.12 T890HT ELN D40-4-W32-13 40.00 9.50 4 32.00 W 40.0 115.00 0.69 (1) Количество пластин C - цилиндрический, W - Weldon Пластины см. стр.: T890 LNHT/LNAT 1306 (460) Запасные части Обозначение / 2 T890HT ELN-R13 SR 10513105(a) BLD IP20/M7 SW6-T-SH (a) Рекомендуемый момент затяжки: 8.0 N № HEUDO 490 LINE H490 E90AX-12 Концевые фрезы 90° для двухсторонних прямоугольных пластин H490 ANKX 12... с 4 спиральными режущими кромками Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин C - цилиндрический, W - Weldon (3) Максимальный угол врезания - только при использовании пластин H490 ANKX1205R 15T-FF Ф Обозначение DC CICT(1) APMX OAL LH DCONMS Хвостовик RMPX(3) Jkg / H490 E90AX D25-2-C25-12 25.00 2 12.00 110.00 35.0 25.00 C 1.5 0.36 SR 14-544/S SW6-T BLD T15/M7 H490 E90AX D25-2-W25-12 25.00 2 12.00 110.00 35.0 25.00 W 1.5 0.35 SR 14-544/S SW6-T BLD T15/M7 H490 E90AX D32-3-C32-12 32.00 3 12.00 110.00 40.0 32.00 C 4.0 0.60 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D32-3-W32-12 32.00 3 12.00 110.00 40.0 32.00 W 4.0 0.59 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D40-4-C32-12 40.00 4 12.00 130.00 40.0 32.00 C 1.5 0.83 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D40-4-W32-12 40.00 4 12.00 115.00 40.0 32.00 W 1.5 0.73 SR 14-544 SW6-T BLD T15/M7 Пластины см. стр.: H490 ANKX 1205-FF (455) H490 ANKX/ANCX-12 (455) ISCAR 26
