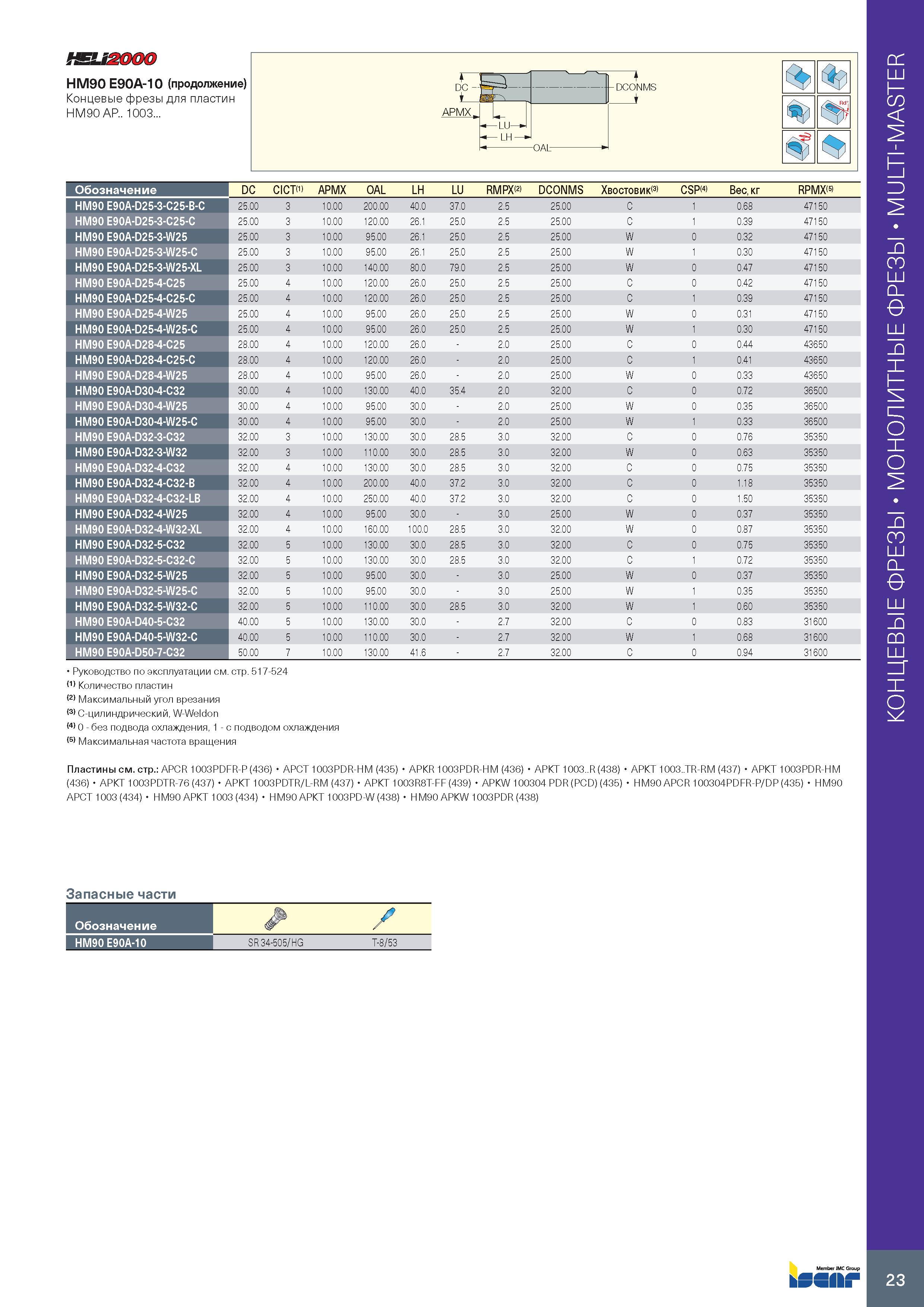

HM90 E90A-10 (продолжение) Концевые фрезы для пластин HM90 AP.. 1003... Обозначение DC CICTO) APMX OAL LH LU RMPX DCONMS Хвостовик(3) CSP(4) Вес, кг RPMX(5) HM90 E90A-D25-3-C25-B-C 25.00 3 10 00 200.00 40.0 37.0 2.5 25.00 C 0.68 47150 HM90 E90A-D25-3-C25-C 25.00 3 10 00 120.00 26.1 25.0 2.5 25.00 C 0.39 47150 HM90 E90A-D25-3-W25 25.00 3 10 00 95.00 26.1 25.0 2.5 25.00 W 0 0.32 47150 HM90 E90A-D25-3-W25-C 25.00 3 10 00 95.00 26.1 25.0 2.5 25.00 W 0.30 47150 HM90 E90A-D25-3-W25-XL 25.00 3 10 00 140.00 80.0 79.0 2.5 25.00 W 0 0.47 47150 HM90 E90A-D25-4-C25 25.00 4 10 00 120.00 26.0 25.0 2.5 25.00 C 0 0.42 47150 HM90 E90A-D25-4-C25-C 25.00 4 10 00 120.00 26.0 25.0 2.5 25.00 C 0.39 47150 HM90 E90A-D25-4-W25 25.00 4 10 00 95.00 26.0 25.0 2.5 25.00 W 0 0.31 47150 HM90 E90A-D25-4-W25-C 25.00 4 10 00 95.00 26.0 25.0 2.5 25.00 W 0.30 47150 HM90 E90A-D28-4-C25 28.00 4 10 00 120.00 26.0 2.0 25.00 C 0 0.44 43650 HM90 E90A-D28-4-C25-C 28.00 4 10 00 120.00 26.0 2.0 25.00 C 0.41 43650 HM90 E90A-D28-4-W25 28.00 4 10 00 95.00 26.0 2.0 25.00 W 0 0.33 43650 HM90 E90A-D30-4-C32 30.00 4 10 00 130.00 40.0 35.4 2.0 32.00 C 0 0.72 36500 HM90 E90A-D30-4-W25 30.00 4 10 00 95.00 30.0 2.0 25.00 W 0 0.35 36500 HM90 E90A-D30-4-W25-C 30.00 4 10 00 95.00 30.0 2.0 25.00 W 0.33 36500 HM90 E90A-D32-3-C32 32.00 3 10 00 130.00 30.0 28.5 3.0 32.00 C 0 0.76 35350 HM90 E90A-D32-3-W32 32.00 3 10 00 110.00 30.0 28.5 3.0 32.00 W 0 0.63 35350 HM90 E90A-D32-4-C32 32.00 4 10 00 130.00 30.0 28.5 3.0 32.00 C 0 0.75 35350 HM90 E90A-D32-4-C32-B 32.00 4 10 00 200.00 40.0 37.2 3.0 32.00 C 0 1.18 35350 HM90 E90A-D32-4-C32-LB 32.00 4 10 00 250.00 40.0 37.2 3.0 32.00 C 0 1.50 35350 HM90 E90A-D32-4-W25 32.00 4 10 00 95.00 30.0 3.0 25.00 W 0 0.37 35350 HM90 E90A-D32-4-W32-XL 32.00 4 10 00 160.00 100.0 28.5 3.0 32.00 W 0 0.87 35350 HM90 E90A-D32-5-C32 32.00 5 10 00 130.00 30.0 28.5 3.0 32.00 C 0 0.75 35350 HM90 E90A-D32-5-C32-C 32.00 5 10 00 130.00 30.0 28.5 3.0 32.00 C 1 0.72 35350 HM90 E90A-D32-5-W25 32.00 5 10 00 95.00 30.0 3.0 25.00 W 0 0.37 35350 HM90 E90A-D32-5-W25-C 32.00 5 10 00 95.00 30.0 3.0 25.00 W 1 0.35 35350 HM90 E90A-D32-5-W32-C 32.00 5 10 00 110.00 30.0 28.5 3.0 32.00 W 1 0.60 35350 HM90 E90A-D40-5-C32 40.00 5 10 00 130.00 30.0 2.7 32.00 C 0 0.83 31600 HM90 E90A-D40-5-W32-C 40.00 5 10 00 110.00 30.0 2.7 32.00 W 1 0.68 31600 HM90 E90A-D50-7-C32 50.00 7 10 00 130.00 41.6 2.7 32.00 C 0 0.94 31600 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Максимальный угол врезания C-цилиндрический, W-Weldon (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения (5) Максимальная частота вращения Пластины см. стр.: APCR 1003PDFR-P (436) APCT 1003PDR-HM (435) APKR 1003PDR-HM (436) APKT 1003..R (438) APKT 1003..TR-RM (437) APKT 1003PDR-HM (436) APKT 1003PDTR-76 (437) APKT 1003PDTR/L-RM (437) APKT 1003R8T-FF (439) APKW 100304 PDR (PCD) (435) HM90 APCR 100304PDFR-P/DP (435) HM90 APCT 1003 (434) HM90 APKT 1003 (434) HM90 APKT 1003PD-W (438) HM90 APKW 1003PDR (438) Запасные части SR 34-505/HG T-8/53 23 Обозначение HM90 E90A-10 Монолитные концевые фрезы MULTI-MASTER
