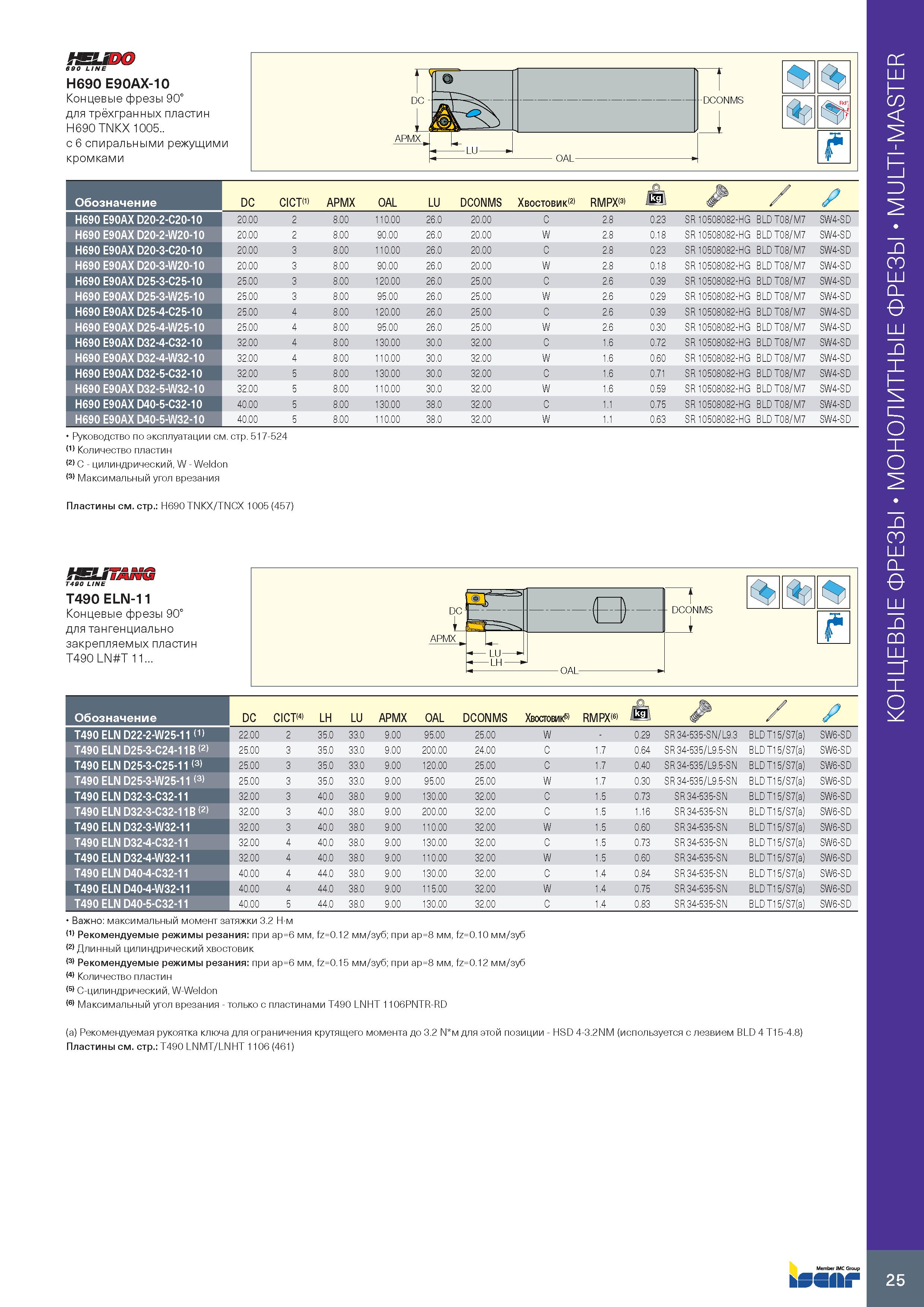

690 LINE H690 E90AX-10 Концевые фрезы 90° для трёхгранных пластин H690 TNKX 1005.. с 6 спиральными режущими кромками п I I DC 1 DCONMS j i i APMX ш Is -OAL- f Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин C - цилиндрический, W - Weldon (3) Максимальный угол врезания Обозначение DC CICT(1) APMX OAL LU DCONMS Хвостовик RMPX(3) Ikii / s H690 E90AX D20-2-C20-10 20.00 2 8 00 110.00 26.0 20.00 C 2.8 0.23 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D20-2-W20-10 20.00 2 8 00 90.00 26.0 20.00 W 2.8 0.18 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D20-3-C20-10 20.00 3 8 00 110.00 26.0 20.00 C 2.8 0.23 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D20-3-W20-10 20.00 3 8 00 90.00 26.0 20.00 W 2.8 0.18 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D25-3-C25-10 25.00 3 8 00 120.00 26.0 25.00 C 2.6 0.39 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D25-3-W25-10 25.00 3 8 00 95.00 26.0 25.00 W 2.6 0.29 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D25-4-C25-10 25.00 4 8 00 120.00 26.0 25.00 C 2.6 0.39 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D25-4-W25-10 25.00 4 8 00 95.00 26.0 25.00 W 2.6 0.30 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D32-4-C32-10 32.00 4 8 00 130.00 30.0 32.00 C 1.6 0.72 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D32-4-W32-10 32.00 4 8 00 110.00 30.0 32.00 W 1.6 0.60 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D32-5-C32-10 32.00 5 8 00 130.00 30.0 32.00 C 1.6 0.71 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D32-5-W32-10 32.00 5 8 00 110.00 30.0 32.00 W 1.6 0.59 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D40-5-C32-10 40.00 5 8 00 130.00 38.0 32.00 C 1.1 0.75 SR 10508082-HG BLD T08/M7 SW4-SD H690 E90AX D40-5-W32-10 40.00 5 8 00 110.00 38.0 32.00 W 1.1 0.63 SR 10508082-HG BLD T08/M7 SW4-SD Пластины см. стр.: H690 TNKX/TNCX 1005 (457) HEUTANG Т490 LINE T490 ELN-11 Концевые фрезы 90° для тангенциально закрепляемых пластин T490 LN T 11... Обозначение DC CICT(4) LH LU APMX OAL DCONMS Хвостовик RMPX(6) Jkg / T490 ELN D22-2-W25-11 (1) 22.00 2 35.0 33.0 9 00 95.00 25.00 W 0.29 SR 34-535-SN/L9.3 BLD T15/S7(a) SW6-SD T490 ELN D25-3-C24-11B (2) 25.00 3 35.0 33.0 9 .00 200.00 24.00 C1 .7 0.64 SR 34-535/L9.5-SN BLD T15/S7(a) SW6-SD T490 ELN D25-3-C25-11 (3) 25.00 3 35.0 33.0 9 .00 120.00 25.00 C1 .7 0.40 SR 34-535/L9.5-SN BLD T15/S7(a) SW6-SD T490 ELN D25-3-W25-11 (3) 25.00 3 35.0 33.0 9 .00 95.00 25.00 W1 .7 0.30 SR 34-535/L9.5-SN BLD T15/S7(a) SW6-SD T490 ELN D32-3-C32-11 32.00 3 40.0 38.0 9 .00 130.00 32.00 C1 .5 0.73 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D32-3-C32-11B (2) 32.00 3 40.0 38.0 9 .00 200.00 32.00 C 1 .5 1.16 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D32-3-W32-11 32.00 3 40.0 38.0 9 .00 110.00 32.00 W 1 .5 0.60 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D32-4-C32-11 32.00 4 40.0 38.0 9 .00 130.00 32.00 C1 .5 0.73 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D32-4-W32-11 32.00 4 40.0 38.0 9 .00 110.00 32.00 W1 .5 0.60 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D40-4-C32-11 40.00 4 44.0 38.0 9 .00 130.00 32.00 C1 .4 0.84 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D40-4-W32-11 40.00 4 44.0 38.0 9 .00 115.00 32.00 W1 .4 0.75 SR 34-535-SN BLD T15/S7(a) SW6-SD T490 ELN D40-5-C32-11 40.00 5 44.0 38.0 9 00 130.00 32.00 C 1 .4 0.83 SR 34-535-SN BLD T15/S7(a) SW6-SD Важно: максимальный момент затяжки 3.2 ньютон на метр (1) Рекомендуемые режимы резания: при ap=6 мм, fz=0.12 мм/зуб; при ap=8 мм, fz=0.10 мм/зуб (2) Длинный цилиндрический хвостовик (3) Рекомендуемые режимы резания: при ap=6 мм, fz=0.15 мм/зуб; при ap=8 мм, fz=0.12 мм/зуб (4) Количество пластин (5) C-цилиндрический, W-Weldon (6) Максимальный угол врезания - только с пластинами T490 LNHT 1106PNTR-RD (a) Рекомендуемая рукоятка ключа для ограничения крутящего момента до 3.2 1Ч м для этой позиции - HSD 4-3.2NM (используется с лезвием BLD 4 T15-4.8) Пластины см. стр.: T490 LNMT/LNHT 1106 (461) 25 Монолитные концевые фрезы MULTI-MASTER
