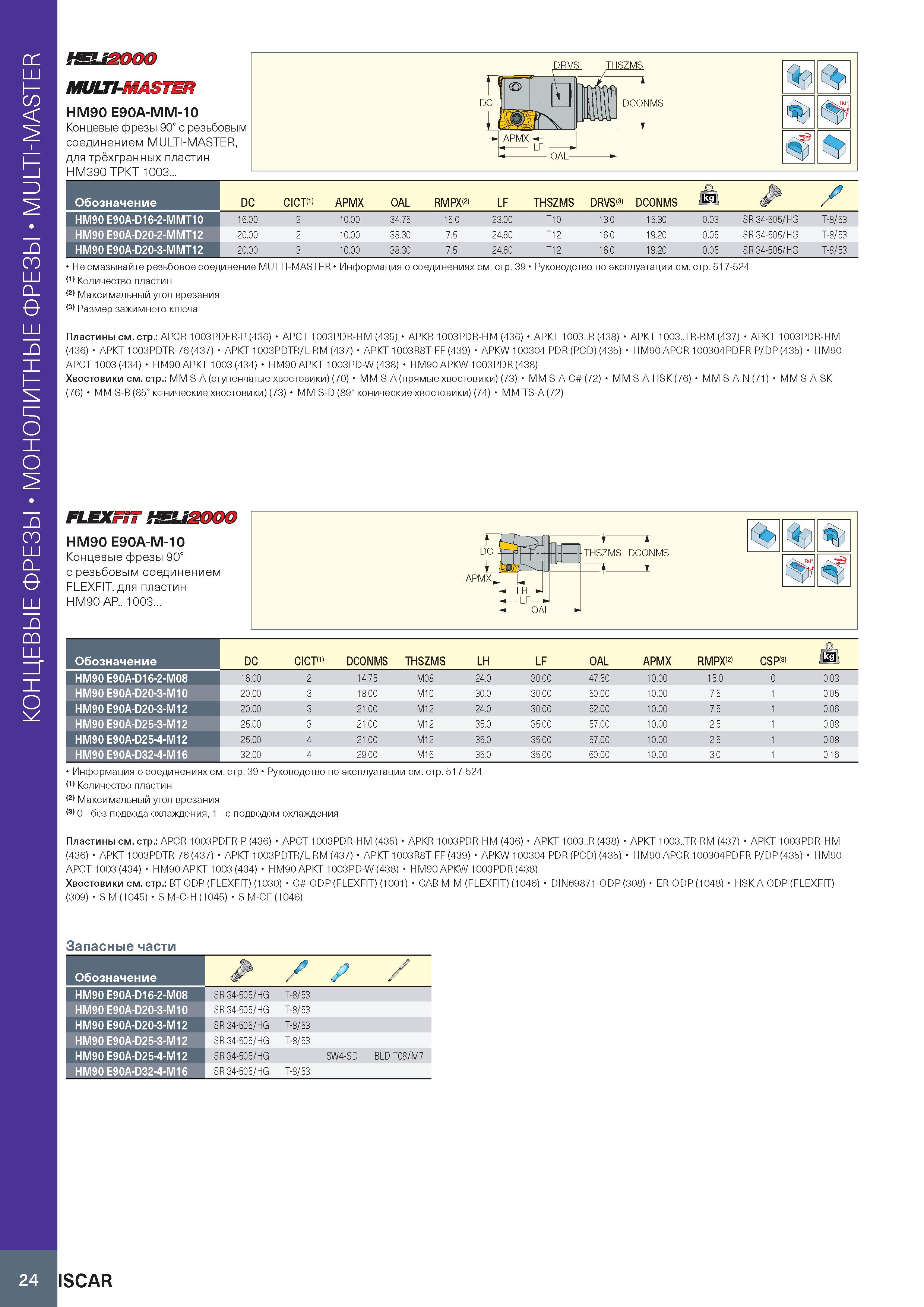

Монолитные концевые фрезы MULTI-MASTER №112000 MULTI-MASTER HM90 E90A-MM-10 Концевые фрезы 90° с резьбовым соединением MULTI-MASTER, для трёхгранных пластин HM390 TPKT 1003... DC У сф 1 1 Обозначение DC CICT(1) APMX OAL RMPX(2) LF THSZMS DRVS(3) DCONMS kg / HM90 E90A-D16-2-MMT10 16.00 2 10.00 34.75 15.0 23.00 T10 13.0 15.30 0.03 SR 34-505/HG T-8/53 HM90 E90A-D20-2-MMT12 20.00 2 10.00 38.30 7.5 24.60 T12 16.0 19.20 0.05 SR 34-505/HG T-8/53 HM90 E90A-D20-3-MMT12 20.00 3 10.00 38.30 7.5 24.60 T12 16.0 19.20 0.05 SR 34-505/HG T-8/53 ньютон на метр соединением FLEXFIT, для пластин HM90 AP.. 1003... rj DC - L APMXJ LH-i LF- THSZMS DCONMS Ф OAL Обозначение DC CICT(1) DCONMS THSZMS LH LF OAL APMX RMPX(2) csp(3) iki1 HM90 E90A-D16-2-M08 16.00 2 14.75 M08 24.0 30.00 47.50 10.00 15.0 0 0.03 HM90 E90A-D20-3-M10 20.00 3 18.00 M10 30.0 30.00 50.00 10.00 7.5 1 0.05 HM90 E90A-D20-3-M12 20.00 3 21.00 M12 24.0 30.00 52.00 10.00 7.5 1 0.06 HM90 E90A-D25-3-M12 25.00 3 21.00 M12 35.0 35.00 57.00 10.00 2.5 1 0.08 HM90 E90A-D25-4-M12 25.00 4 21.00 M12 35.0 35.00 57.00 10.00 2.5 1 0.08 HM90 E90A-D32-4-M16 32.00 4 29.00 M16 35.0 35.00 60.00 10.00 3.0 1 0.16 Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Максимальный угол врезания 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: APCR 1003PDFR-P (436) APCT 1003PDR-HM (435) APKR 1003PDR-HM (436) APKT 1003..R (438) APKT 1003..TR-RM (437) APKT 1003PDR-HM (436) APKT 1003PDTR-76 (437) APKT 1003PDTR/L-RM (437) APKT 1003R8T-FF (439) APKW 100304 PDR (PCD) (435) HM90 APCR 100304PDFR-P/DP (435) HM90 APCT 1003 (434) HM90 APKT 1003 (434) HM90 APKT 1003PD-W (438) HM90 APKW 1003PDR (438) Хвостовики см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) Запасные части Обозначение У / HM90 E90A-D16-2-M08 SR 34-505/HG T-8/53 HM90 E90A-D20-3-M10 SR 34-505/HG T-8/53 HM90 E90A-D20-3-M12 SR 34-505/HG T-8/53 HM90 E90A-D25-3-M12 SR 34-505/HG T-8/53 HM90 E90A-D25-4-M12 SR 34-505/HG SW4-SD BLD T08/M7 HM90 E90A-D32-4-M16 SR 34-505/HG T-8/53 24 ISCAR
