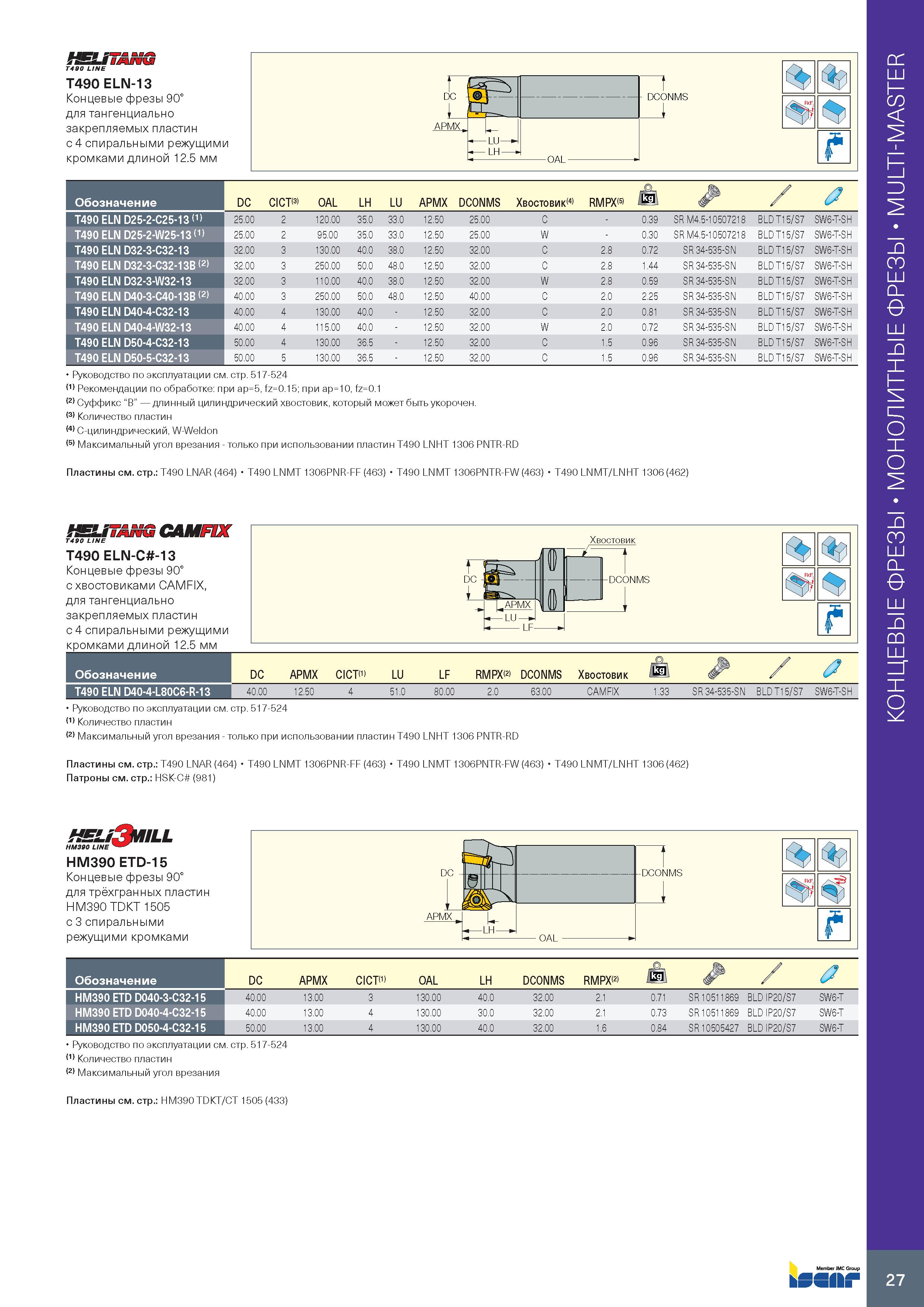

HELiTANG T4B0 LINE T490 ELN-13 Концевые фрезы 90° для тангенциально з акрепляемых пластин с 4 спиральными режущими кромками длиной 12.5 мм Обозначение DC CICT(3) OAL LH LU APMX DCONMS Хвостовик(4) RMPX(5) lkii / a T490 ELN D25-2-C25-13 (1) 25.00 2 120.00 35.0 33.0 12.50 25.00 C 0.39 SR M4.5-10507218 BLD T15/S7 SW6-T-SH T490 ELN D25-2-W25-13 (1) 25.00 2 95.00 35.0 33.0 12.50 25.00 W 0.30 SR M4.5-10507218 BLD T15/S7 SW6-T-SH T490 ELN D32-3-C32-13 32.00 3 130.00 40.0 38.0 12.50 32.00 C 2.8 0.72 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D32-3-C32-13B (2) 32.00 3 250.00 50.0 48.0 12.50 32.00 C 2.8 1.44 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D32-3-W32-13 32.00 3 110.00 40.0 38.0 12.50 32.00 W 2.8 0.59 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D40-3-C40-13B (2) 40.00 3 250.00 50.0 48.0 12.50 40.00 C 2.0 2.25 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D40-4-C32-13 40.00 4 130.00 40.0 12.50 32.00 C 2.0 0.81 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D40-4-W32-13 40.00 4 115.00 40.0 12.50 32.00 W 2.0 0.72 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D50-4-C32-13 50.00 4 130.00 36.5 12.50 32.00 C 1.5 0.96 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D50-5-C32-13 50.00 5 130.00 36.5 12.50 32.00 C 1.5 0.96 SR 34-535-SN BLD T15/S7 SW6-T-SH Руководство по эксплуатации см. стр. 517-524 (1) Рекомендации по обработке: при ap=5, fz=0.15; при ap=10, fz=0.1 (2) Суффикс “B” — длинный цилиндрический хвостовик, который может быть укорочен. (3) Количество пластин (4) C-цилиндрический, W-Weldon (5) Максимальный угол врезания - только при использовании пластин T490 LNHT 1306 PNTR-RD Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNR-FF (463) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) HELiTANG CAMFIX Т490 LINE T490 ELN-C -13 Концевые фрезы 90° с хвостовиками CAMFIX, для тангенциально закрепляемых пластин с 4 спиральными режущими кромками длиной 12.5 мм DCONMS Обозначение DC APMX CICT(1 LU LF RMPXB DCONMS Хвостовик kg / 7 T490 ELN D40-4-L80C6-R-13 40.00 12.50 4 51.0 80.00 2.0 63.00 CAMFIX 1.33 SR 34-535-SN BLD T15/S7 SW6-T-SH Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Максимальный угол врезания - только при использовании пластин T490 LNHT 1306 PNTR-RD Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNR-FF (463) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Патроны см. стр.: HSK-C (981) HeliMill HM390 LINE HM390 ETD-15 Концевые фрезы 90° для трёхгранных пластин HM390 TDKT 1505 с 3 спиральными режущими кромками APMX OAL - f6 Обозначение DC APMX CICT(1) OAL LH DCONMS RMPX(2) Jkg / £ HM390 ETD D040-3-C32-15 0 .0 О 4 13.00 3 130.00 40.0 32.00 2.1 0.71 SR 10511869 BLD IP20/S7 SW6-T HM390 ETD D040-4-C32-15 40.00 13.00 4 130.00 30.0 32.00 2.1 0.73 SR 10511869 BLD IP20/S7 SW6-T HM390 ETD D050-4-C32-15 50.00 13.00 4 130.00 40.0 32.00 1.6 0.84 SR 10505427 BLD IP20/S7 SW6-T Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Максимальный угол врезания Пластины см. стр.: HM390 TDKT/CT 1505 (433) bSSflkf DCONMS 27 Монолитные концевые фрезы MULTI-MASTER
