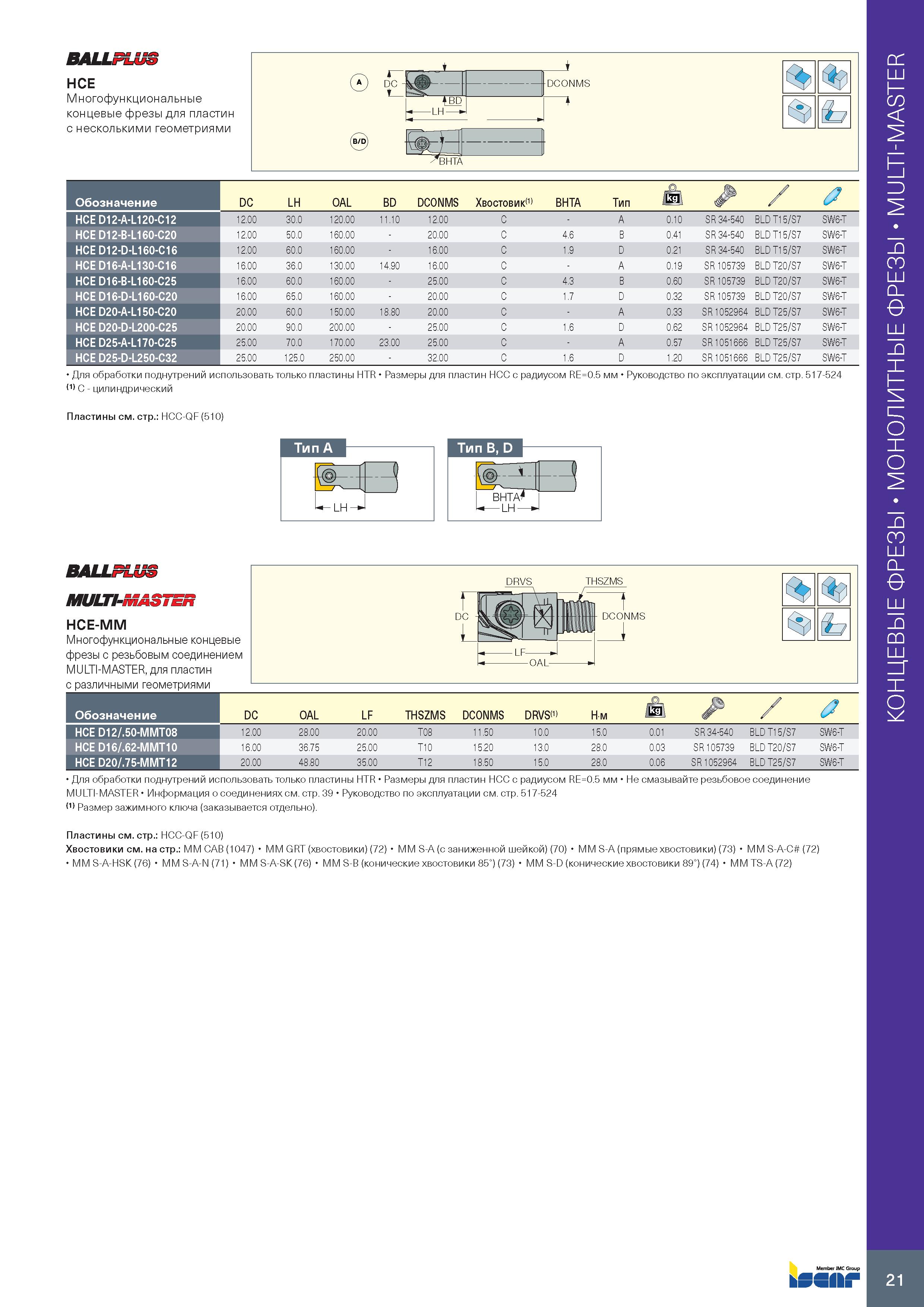

BALLFLU3 HCE Многофункциональные концевые фрезы для пластин с несколькими геометриями Обозначение DC LH OAL BD DCONMS Хвостовик(1) BHTA Тип Jkg / HCE D12-A-L120-C12 12.00 30.0 120.00 11.10 12.00 C A 0.10 SR 34-540 BLD T15/S7 SW6-T HCE D12-B-L160-C20 12.00 50.0 160.00 20.00 C 4.6 B 0.41 SR 34-540 BLD T15/S7 SW6-T HCE D12-D-L160-C16 12.00 60.0 160.00 16.00 C 1.9 D 0.21 SR 34-540 BLD T15/S7 SW6-T HCE D16-A-L130-C16 16.00 36.0 130.00 14.90 16.00 C A 0.19 SR 105739 BLD T20/S7 SW6-T HCE D16-B-L160-C25 16.00 60.0 160.00 25.00 C 4.3 B 0.60 SR 105739 BLD T20/S7 SW6-T HCE D16-D-L160-C20 16.00 65.0 160.00 20.00 C 1.7 D 0.32 SR 105739 BLD T20/S7 SW6-T HCE D20-A-L150-C20 20.00 60.0 150.00 18.80 20.00 C A 0.33 SR1052964 BLD T25/S7 SW6-T HCE D20-D-L200-C25 20.00 90.0 200.00 25.00 C 1.6 D 0.62 SR1052964 BLD T25/S7 SW6-T HCE D25-A-L170-C25 25.00 70.0 170.00 23.00 25.00 C A 0.57 SR 1051666 BLD T25/S7 SW6-T HCE D25-D-L250-C32 25.00 125.0 250.00 32.00 C 1.6 D 1.20 SR 1051666 BLD T25/S7 SW6-T Для обработки поднутрений использовать только пластины HTR Размеры для пластин HCC с радиусом RE=0.5 мм Руководство по эксплуатации см. стр. 517-524 (1) C - цилиндрический Пластины см. стр.: HCC-QF (510) Тип A -LH- Тип B, D \ r— L- Q 1 bhtA —LH— BALLFLU5 MULTI-MASTER HCE-MM Многофункциональные концевые фрезы с резьбовым соединением MULTI-MASTER, для пластин с различными геометриями THSZMS DCONMS 1 Обозначение DC OAL LF THSZMS DCONMS DRVS(1) ньютон на метр Й /' J HCE D12/.50-MMT08 12.00 28.00 20.00 T08 11.50 10.0 15.0 0.01 SR 34-540 BLD T15/S7 SW6-T HCE D16/.62-MMT10 16.00 36.75 25.00 T10 15.20 13.0 28.0 0.03 SR105739 BLD T20/S7 SW6-T HCE D20/.75-MMT12 20.00 48.80 35.00 T12 18.50 15.0 28.0 0.06 SR 1052964 BLD T25/S7 SW6-T Для обработки поднутрений использовать только пластины HTR Размеры для пластин HCC с радиусом RE=0.5 мм Не смазывайте резьбовое соединение MULTI-MASTER Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Размер зажимного ключа (заказывается отдельно). Пластины см. стр.: HCC-QF (510) Хвостовики см. на стр.: MM CAB (1047) MM GRT (хвостовики) (72) MM S-A (с заниженной шейкой) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM TS-A (72) 21 Монолитные концевые фрезы MULTI-MASTER
