Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
23 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.19 |
|||||

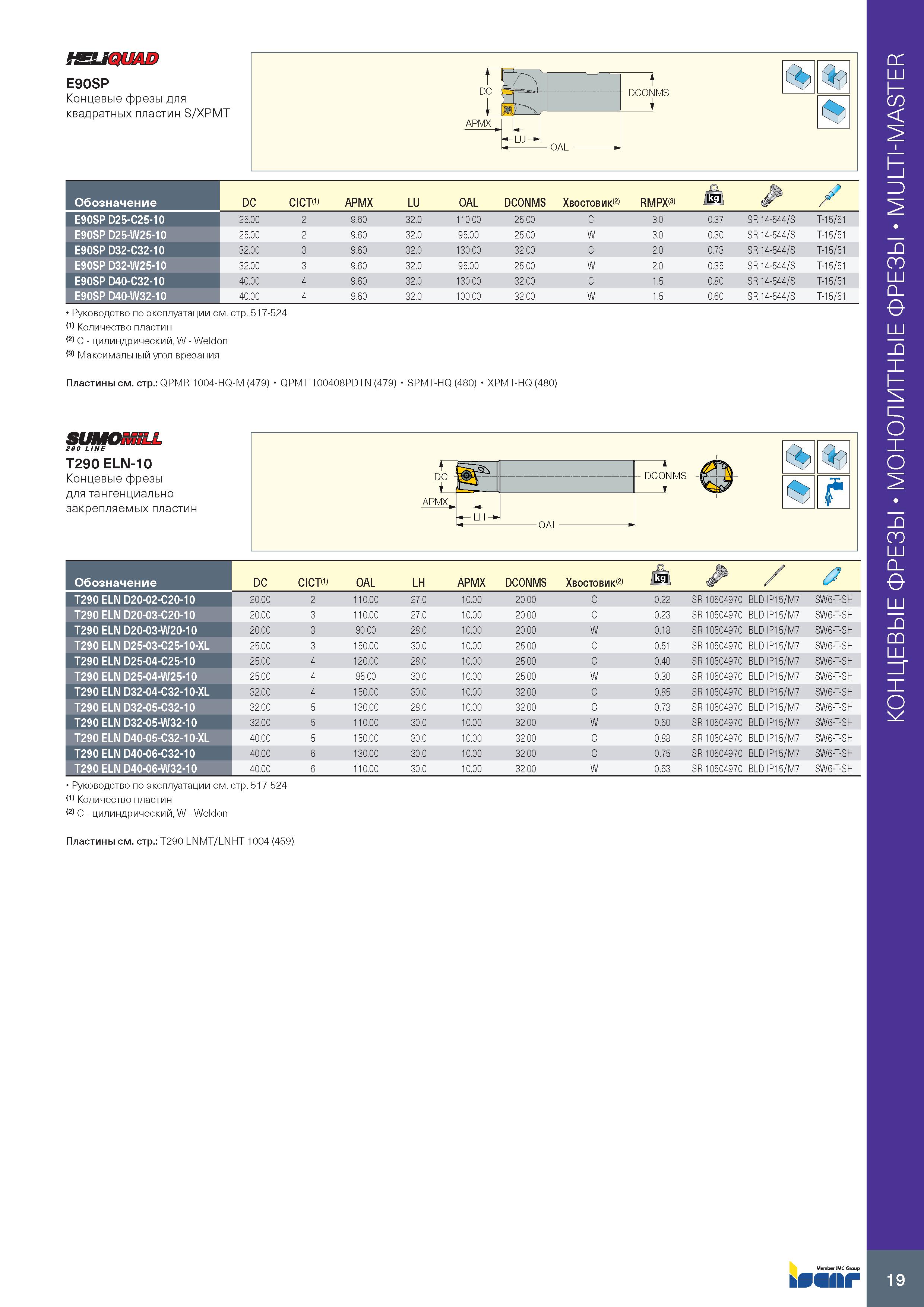

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 19 0023 Lab2u fSUQUAD E90SP Концевые фрезы для квадратных пластин S/XPMT Обозначение DC CICT(1) APMX LU OAL DCONMS Хвостовик RMPX(3) Ikii & У E90SP D25-C25-10 25.00 2 9.60 32.0 110.00 25.00 C 3.0 0.37 SR 14-544/S T-15/51 E90SP D25-W25-10 25.00 2 9.60 32.0 95.00 25.00 W 3.0 0.30 SR 14-544/S T-15/51 E90SP D32-C32-10 32.00 3 9.60 32.0 130.00 32.00 C 2.0 0.73 SR 14-544/S T-15/51 E90SP D32-W25-10 32.00 3 9.60 32.0 95.00 25.00 W 2.0 0.35 SR 14-544/S T-15/51 E90SP D40-C32-10 40.00 4 9.60 32.0 130.00 32.00 C 1.5 0.80 SR 14-544/S T-15/51 E90SP D40-W32-10 40.00 4 9.60 32.0 100.00 32.00 W 1.5 0.60 SR 14-544/S T-15/51 Руководство по эксплуатации см. стр. 517-524 Количество пластин C - цилиндрический, W - Weldon (3) Максимальный угол врезания Пластины см. стр.: QPMR 1004-HQ-M (479) QPMT 100408PDTN (479) SPMT-HQ (480) XPMT-HQ (480) SUMOmiLL 290 LINE T290 ELN-10 Концевые фрезы для тангенциально закрепляемых пластин Обозначение DC CICT(1) OAL LH APMX DCONMS Хвостовик Jkg / a T290 ELN D20-02-C20-10 20.00 2 110.00 27.0 10 00 20.00 C 0.22 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D20-03-C20-10 20.00 3 110.00 27.0 10 00 20.00 C 0.23 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D20-03-W20-10 20.00 3 90.00 28.0 10 00 20.00 W 0.18 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D25-03-C25-10-XL 25.00 3 150.00 30.0 10 00 25.00 C 0.51 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D25-04-C25-10 25.00 4 120.00 28.0 10 00 25.00 C 0.40 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D25-04-W25-10 25.00 4 95.00 30.0 10 00 25.00 W 0.30 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D32-04-C32-10-XL 32.00 4 150.00 30.0 10 00 32.00 C 0.85 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D32-05-C32-10 32.00 5 130.00 28.0 10 00 32.00 C 0.73 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D32-05-W32-10 32.00 5 110.00 30.0 10 00 32.00 W 0.60 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D40-05-C32-10-XL 40.00 5 150.00 30.0 10 00 32.00 C 0.88 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D40-06-C32-10 40.00 6 130.00 30.0 10 00 32.00 C 0.75 SR 10504970 BLD P15/M7 SW6-T-SH T290 ELN D40-06-W32-10 40.00 6 110.00 30.0 10 00 32.00 W 0.63 SR 10504970 BLD P15/M7 SW6-T-SH Руководство по эксплуатации см. стр. 517-524 Количество пластин C - цилиндрический, W - Weldon Пластины см. стр.: T290 LNMT/LNHT 1004 (459) 19 Монолитные концевые фрезы MULTI-MASTER |
|||||
