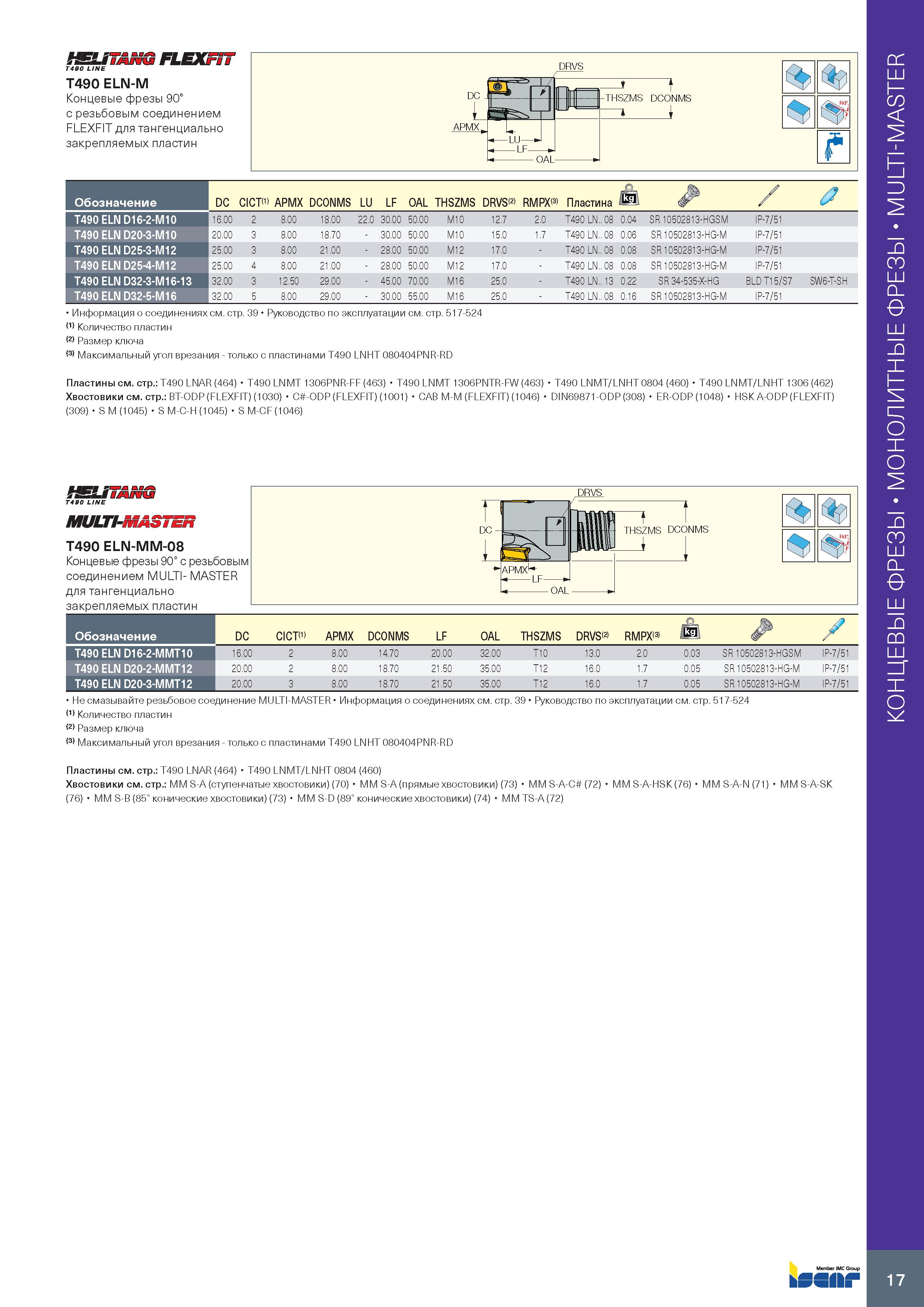

HEUTANG FLEXFIT T490 LINE T490 ELN-M Концевые фрезы 90° с резьбовым соединением FLEXFIT для тангенциально закрепляемых пластин DRVS i d — t 1 APMX 1 u THSZMS DCONMS — 1 L -—LU— -LF- OAL - Обозначение DC X CL 1— О о DCONMS LU LF OAL THSZMS DRVS(2) RMPX(3) Пластина fkg /' a T490 ELN D16-2-M10 16.00 2 8.00 18.00 22.0 30.00 50.00 M10 12.7 2.0 T490 LN.. 08 0.04 SR 10502813-HGSM IP-7/51 T490 ELN D20-3-M10 20.00 3 8.00 18.70 30.00 50.00 M10 15.0 1.7 T490 LN.. 08 0.06 SR 10502813-HG-M IP-7/51 T490 ELN D25-3-M12 25.00 3 8.00 21.00 28.00 50.00 M12 17.0 T490 LN.. 08 0.08 SR 10502813-HG-M IP-7/51 T490 ELN D25-4-M12 25.00 4 8.00 21.00 28.00 50.00 M12 17.0 T490 LN.. 08 0.08 SR 10502813-HG-M IP-7/51 T490 ELN D32-3-M16-13 32.00 3 12.50 29.00 45.00 70.00 M16 25.0 3 N. L 0 9 4 T 0.22 SR 34-535-X-HG BLD T15/S7 SW6-T-SH T490 ELN D32-5-M16 32.00 5 8.00 29.00 30.00 55.00 M16 25.0 T490 LN.. 08 0.16 SR 10502813-HG-M IP-7/51 Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Размер ключа (3) Максимальный угол врезания - только с пластинами T490 LNHT 080404PNR-RD Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNR-FF (463) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 0804 (460) T490 LNMT/LNHT 1306 (462) Хвостовики см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) HEUTANG T4B0 LINE MULTI-MASTER T490 ELN-MM-08 Концевые фрезы 90° с резьбовым соединением MULTI- MASTER для тангенциально закрепляемых пластин DRVS Обозначение DC CICT(1) APMX DCONMS LF OAL THSZMS DRVS(2) RMPX(3) kg У T490 ELN D16-2-MMT10 16.00 2 8.00 14.70 20.00 32.00 T10 13.0 2.0 0.03 SR 10502813-HGSM IP-7/51 T490 ELN D20-2-MMT12 20.00 2 8.00 18.70 21.50 35.00 T12 16.0 1.7 0.05 SR 10502813-HG-M IP-7/51 T490 ELN D20-3-MMT12 20.00 3 8.00 18.70 21.50 35.00 T12 16.0 1.7 0.05 SR 10502813-HG-M IP-7/51 Не смазывайте резьбовое соединение MULTI-MASTER Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Размер ключа (3) Максимальный угол врезания - только с пластинами T490 LNHT 080404PNR-RD Пластины см. стр.: T490 LNAR (464) T490 LNMT/LNHT 0804 (460) Хвостовики см. стр.: MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) (76) MM S-B (85° конические хвостовики) (73) MM S-D (89° конические хвостовики) (74) MM TS-A (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK 17 Монолитные концевые фрезы MULTI-MASTER
