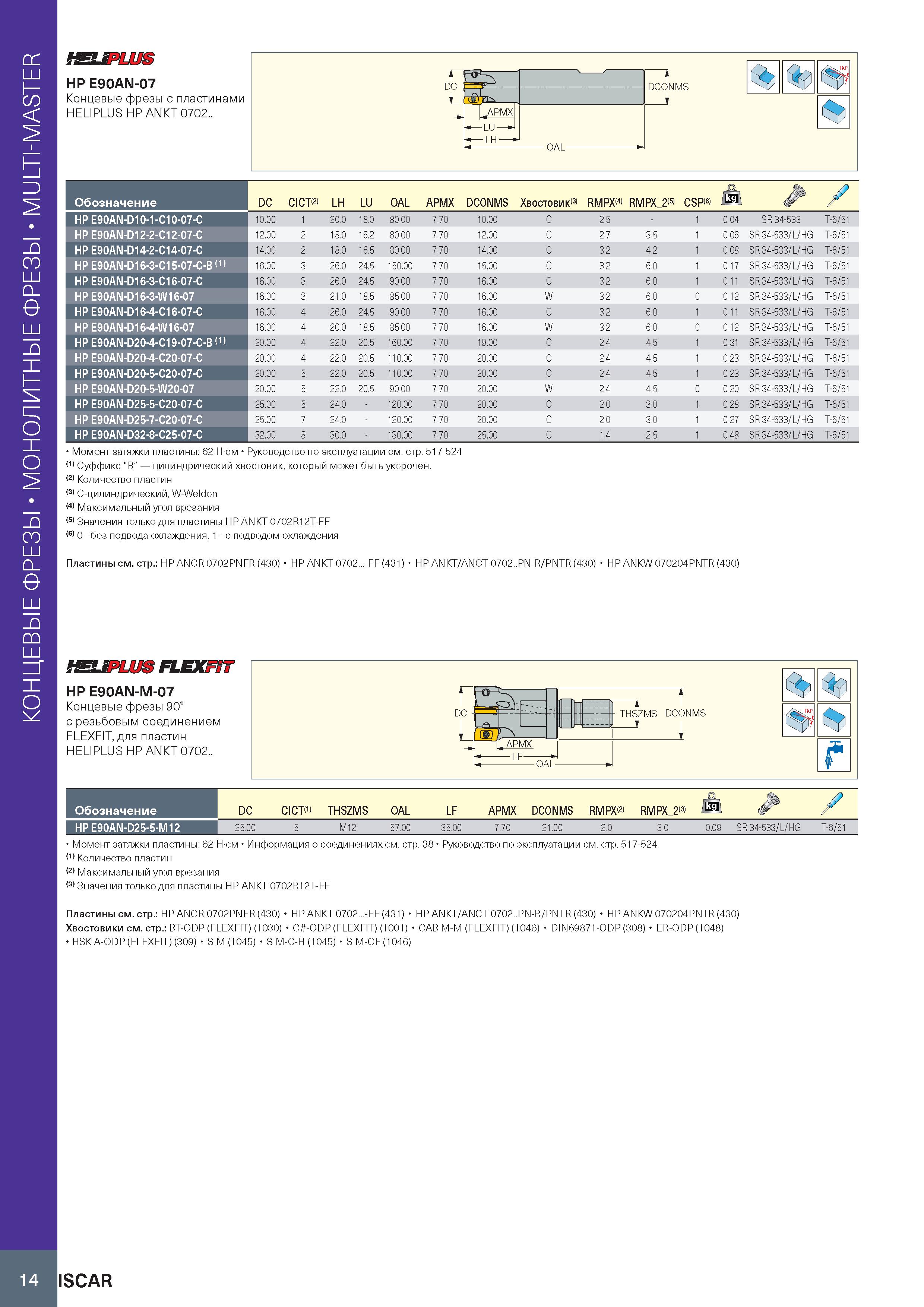

Монолитные концевые фрезы MULTI-MASTER fSUPLUS HP E90AN-07 Г DC DCONMS Концевые фрезы с пластинами HELIPLUS HP ANKT 0702.. APMX LU—J -—LH— -OAL- Cjfjl Обозначение DC CICT(2) LH LU OAL APMX DCONMS Хвостовик(3) RMPX(4) RMPX 2(5) CSP(6) , HP E90AN-D10-1-C10-07-C 10.00 20.0 18.0 80.00 7.70 10.00 C 2.5 0.04 SR 34-533 T-6/51 HP E90AN-D12-2-C12-07-C 12.00 2 18.0 16.2 80.00 7.70 12.00 C 2.7 3.5 1 0.06 SR 34-533/L/HG T-6/51 HP E90AN-D14-2-C14-07-C 14.00 2 18.0 16.5 80.00 7.70 14.00 C 3.2 4.2 1 0.08 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-C15-07-C-B (1) 16.00 3 26.0 24.5 150.00 7.70 15.00 C 3.2 6.0 1 0.17 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-C16-07-C 16.00 3 26.0 24.5 90.00 7.70 16.00 C 3.2 6.0 1 0.11 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-W16-07 16.00 3 21.0 18.5 85.00 7.70 16.00 W 3.2 6.0 0 0.12 SR 34-533/L/HG T-6/51 HP E90AN-D16-4-C16-07-C 16.00 4 26.0 24.5 90.00 7.70 16.00 C 3.2 6.0 1 0.11 SR 34-533/L/HG T-6/51 HP E90AN-D16-4-W16-07 16.00 4 20.0 18.5 85.00 7.70 16.00 W 3.2 6.0 0 0.12 SR 34-533/L/HG T-6/51 HP E90AN-D20-4-C19-07-C-B (1) 20.00 4 22.0 20.5 160.00 7.70 19.00 C 2.4 4.5 1 0.31 SR 34-533/L/HG T-6/51 HP E90AN-D20-4-C20-07-C 20.00 4 22.0 20.5 110.00 7.70 20.00 C 2.4 4.5 1 0.23 SR 34-533/L/HG T-6/51 HP E90AN-D20-5-C20-07-C 20.00 5 22.0 20.5 110.00 7.70 20.00 C 2.4 4.5 1 0.23 SR 34-533/L/HG T-6/51 HP E90AN-D20-5-W20-07 20.00 5 22.0 20.5 90.00 7.70 20.00 W 2.4 4.5 0 0.20 SR 34-533/L/HG T-6/51 HP E90AN-D25-5-C20-07-C 25.00 5 24.0 120.00 7.70 20.00 C 2.0 3.0 1 0.28 SR 34-533/L/HG T-6/51 HP E90AN-D25-7-C20-07-C 25.00 7 24.0 120.00 7.70 20.00 C 2.0 3.0 1 0.27 SR 34-533/L/HG T-6/51 HP E90AN-D32-8-C25-07-C 32.00 8 30.0 130.00 7.70 25.00 C 1.4 2.5 1 0.48 SR 34-533/L/HG T-6/51 Момент затяжки пластины: 62 ньютон на метр Руководство по эксплуатации см. стр. 517-524 (1) Суффикс “B” — цилиндрический хвостовик, который может быть укорочен. (2) Количество пластин (3) C-цилиндрический, W-Weldon (4) Максимальный угол врезания (5) Значения только для пластины HP ANKT 0702R12T-FF (6) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: HP ANCR 0702PNFR (430) HP ANKT 0702...-FF (431) HP ANKT/ANCT 0702..PN-R/PNTR (430) HP ANKW 070204PNTR (430) fSUPLUS FLEXFiT HP E90AN-M-07 Концевые фрезы 90° с резьбовым соединением FLEXFIT, для пластин HELIPLUS HP ANKT 0702.. DC ZMS DCONMS Обозначение HP E90AN-D25-5-M12 DC CICT(1) THSZMS OAL LF APMX DCONMS RMPX(2) RMPX 2(3) У 25.0 5 M12 57.00 35.00 7.70 21.0 2.0 3.0 0.09 SR 34-533/L/HG T-6/51 Момент затяжки пластины: 62 ньютон на метр Информация о соединениях см. стр. 38 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Максимальный угол врезания Значения только для пластины HP ANKT 0702R12T-FF Пластины см. стр.: HP ANCR 0702PNFR (430) HP ANKT 0702...-FF (431) HP ANKT/ANCT 0702..PN-R/PNTR (430) HP ANKW 070204PNTR (430) Хвостовики см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) 14 ISCAR
