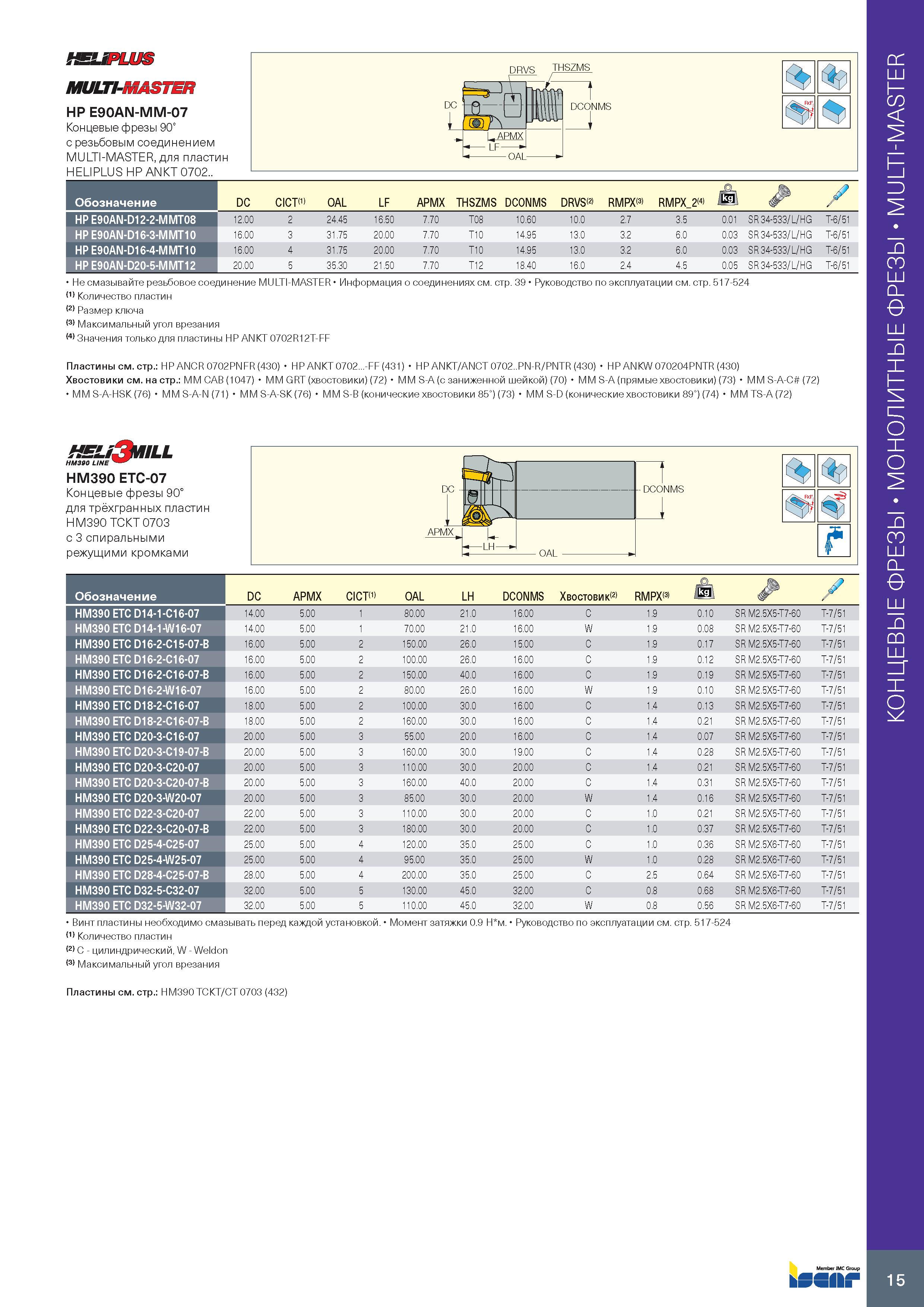

tSUPLUS MULTI-тАЗ сп HP E90AN-MM-07 Концевые фрезы 90° с резьбовым соединением MULTI-MASTER, для пластин HELIPLUS HP ANKT 0702.. DRVS THSZMS DC DCONMS O „APMX - LF- -OAL- Обозначение DC CICT(1) OAL LF APMX THSZMS DCONMS DRVS(2) RMPX(3) RMPX 2(4) ikii У HP E90AN-D12-2-MMT08 12.00 2 24.45 16.50 7.70 T08 10.60 10.0 2.7 3.5 0.01 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-MMT10 16.00 3 31.75 20.00 7.70 T10 14.95 13.0 3.2 6.0 0.03 SR 34-533/L/HG T-6/51 HP E90AN-D16-4-MMT10 16.00 4 31.75 20.00 7.70 T10 14.95 13.0 3.2 6.0 0.03 SR 34-533/L/HG T-6/51 HP E90AN-D20-5-MMT12 20.00 5 35.30 21.50 7.70 T12 18.40 16.0 2.4 4.5 0.05 SR 34-533/L/HG T-6/51 Не смазывайте резьбовое соединение MULTI-MASTER Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Размер ключа (3) Максимальный угол врезания (4) Значения только для пластины HP ANKT 0702R12T-FF Пластины см. стр.: HP ANCR 0702PNFR (430) HP ANKT 0702...-FF (431) HP ANKT/ANCT 0702..PN-R/PNTR (430) HP ANKW 070204PNTR (430) Хвостовики см. на стр.: MM CAB (1047) MM GRT (хвостовики) (72) MM S-A (с заниженной шейкой) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM TS-A (72) HeliMill HM390 LINE HM390 ETC-07 Концевые фрезы 90° для трёхгранных пластин HM390 TCKT 0703 с 3 спиральными режущими кромками Винт пластины необходимо смазывать перед каждой установкой. Момент затяжки 0.9 Н м. Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин C - цилиндрический, W - Weldon (3) Максимальный угол врезания Пластины см. стр.: HM390 TCKT/CT 0703 (432) Обозначение DC APMX CICT(1) OAL LH DCONMS Хвостовик RMPX(3) Jkgl & У HM390 ETC D14-1-C16-07 14.00 5.00 1 80.00 21.0 16.00 C 1.9 0.10 SR M2.5X5-T7-60 T-7/51 HM390 ETC D14-1-W16-07 14.00 5.00 1 70.00 21.0 16.00 W 1.9 0.08 SR M2.5X5-T7-60 T-7/51 HM390 ETC D16-2-C15-07-B 16.00 5.00 2 150.00 26.0 15.00 C 1.9 0.17 SR M2.5X5-T7-60 T-7/51 HM390 ETC D16-2-C16-07 16.00 5.00 2 100.00 26.0 16.00 C 1.9 0.12 SR M2.5X5-T7-60 T-7/51 HM390 ETC D16-2-C16-07-B 16.00 5.00 2 150.00 40.0 16.00 C 1.9 0.19 SR M2.5X5-T7-60 T-7/51 HM390 ETC D16-2-W16-07 16.00 5.00 2 80.00 26.0 16.00 W 1.9 0.10 SR M2.5X5-T7-60 T-7/51 HM390 ETC D18-2-C16-07 18.00 5.00 2 100.00 30.0 16.00 C 1.4 0.13 SR M2.5X5-T7-60 T-7/51 HM390 ETC D18-2-C16-07-B 18.00 5.00 2 160.00 30.0 16.00 C 1.4 0.21 SR M2.5X5-T7-60 T-7/51 HM390 ETC D20-3-C16-07 20.00 5.00 3 55.00 20.0 16.00 C 1.4 0.07 SR M2.5X5-T7-60 T-7/51 HM390 ETC D20-3-C19-07-B 20.00 5.00 3 160.00 30.0 19.00 C 1.4 0.28 SR M2.5X5-T7-60 T-7/51 HM390 ETC D20-3-C20-07 20.00 5.00 3 110.00 30.0 20.00 C 1.4 0.21 SR M2.5X5-T7-60 T-7/51 HM390 ETC D20-3-C20-07-B 20.00 5.00 3 160.00 40.0 20.00 C 1.4 0.31 SR M2.5X5-T7-60 T-7/51 HM390 ETC D20-3-W20-07 20.00 5.00 3 85.00 30.0 20.00 W 1.4 0.16 SR M2.5X5-T7-60 T-7/51 HM390 ETC D22-3-C20-07 22.00 5.00 3 110.00 30.0 20.00 C 1.0 0.21 SR M2.5X5-T7-60 T-7/51 HM390 ETC D22-3-C20-07-B 22.00 5.00 3 180.00 30.0 20.00 C 1.0 0.37 SR M2.5X5-T7-60 T-7/51 HM390 ETC D25-4-C25-07 25.00 5.00 4 120.00 35.0 25.00 C 1.0 0.36 SR M2.5X6-T7-60 T-7/51 HM390 ETC D25-4-W25-07 25.00 5.00 4 95.00 35.0 25.00 W 1.0 0.28 SR M2.5X6-T7-60 T-7/51 HM390 ETC D28-4-C25-07-B 28.00 5.00 4 200.00 35.0 25.00 C 2.5 0.64 SR M2.5X6-T7-60 T-7/51 HM390 ETC D32-5-C32-07 32.00 5.00 5 130.00 45.0 32.00 C 0.8 0.68 SR M2.5X6-T7-60 T-7/51 HM390 ETC D32-5-W32-07 32.00 5.00 5 110.00 45.0 32.00 W 0.8 0.56 SR M2.5X6-T7-60 T-7/51 bSSflkf Монолитные концевые фрезы MULTI-MASTER
