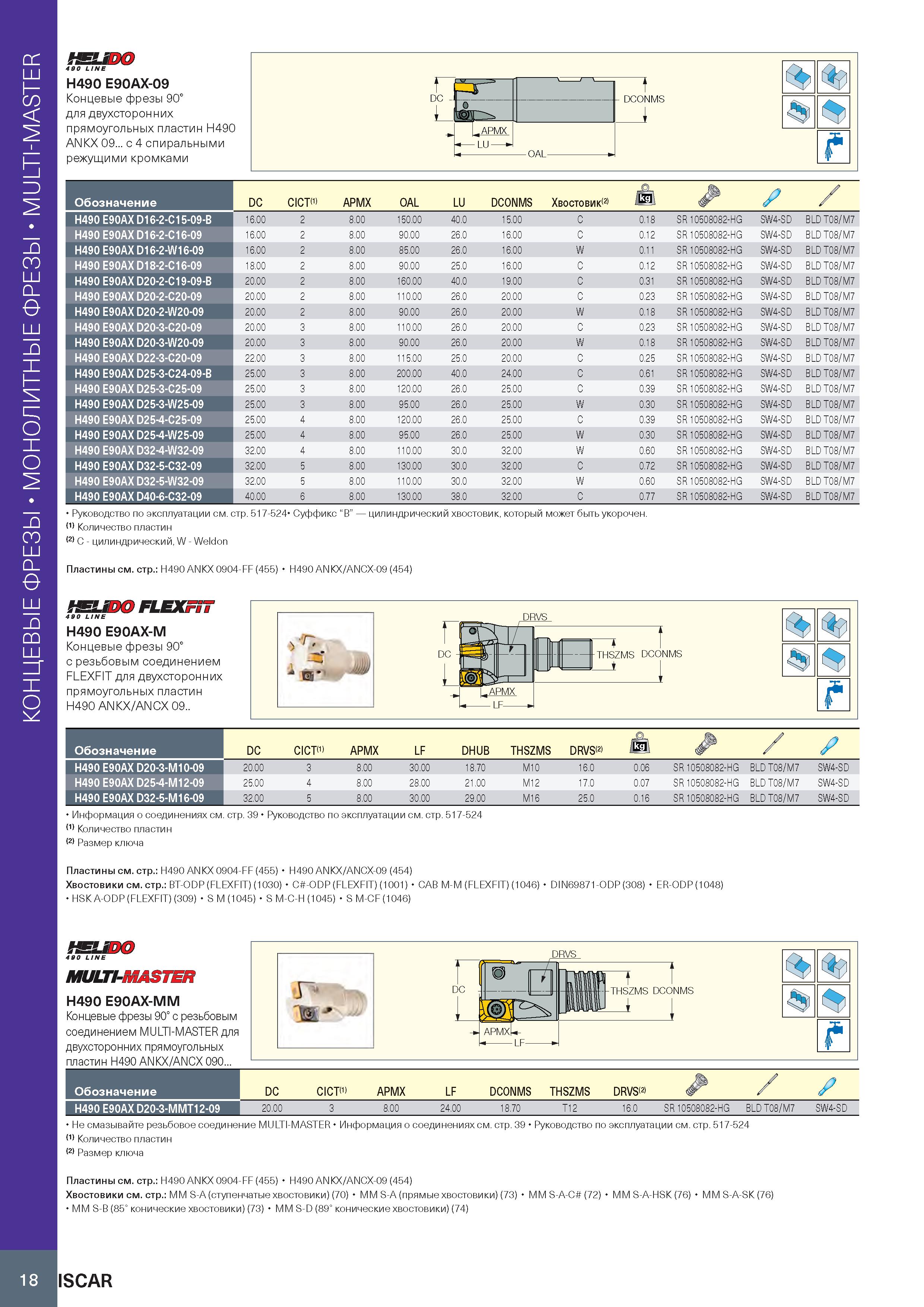

Монолитные концевые фрезы MULTI-MASTER 490 LINE H490 E90AX-09 Концевые фрезы 90° для двухсторонних прямоугольных пластин H490 ANKX 09... с 4 спиральными режущими кромками DC Руководство по эксплуатации см. стр. 517-524 Суффикс “B” (1) Количество пластин C - цилиндрический, W - Weldon - цилиндрический хвостовик, который может быть укорочен. t DCONMS t , и APMX OAL- Обозначение DC CICT(1) APMX OAL LU DCONMS Хвостовик Mil /' H490 E90AX D16-2-C15-09-B 16.00 2 8 00 150.00 40.0 15.00 C 0.18 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D16-2-C16-09 16.00 2 8 .00 90.00 26.0 16.00 C 0.12 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D16-2-W16-09 16.00 2 8 .00 85.00 26.0 16.00 W 0.11 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D18-2-C16-09 18.00 2 8 .00 90.00 25.0 16.00 C 0.12 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D20-2-C19-09-B 20.00 2 8 .00 160.00 40.0 19.00 C 0.31 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D20-2-C20-09 20.00 2 8 .00 110.00 26.0 20.00 C 0.23 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D20-2-W20-09 20.00 2 8 .00 90.00 26.0 20.00 W 0.18 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D20-3-C20-09 20.00 3 8 .00 110.00 26.0 20.00 C 0.23 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D20-3-W20-09 20.00 3 8 .00 90.00 26.0 20.00 W 0.18 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D22-3-C20-09 22.00 3 8 .00 115.00 25.0 20.00 C 0.25 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D25-3-C24-09-B 25.00 3 8 .00 200.00 40.0 24.00 C 0.61 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D25-3-C25-09 25.00 3 8 .00 120.00 26.0 25.00 C 0.39 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D25-3-W25-09 25.00 3 8 .00 95.00 26.0 25.00 W 0.30 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D25-4-C25-09 25.00 4 8 .00 120.00 26.0 25.00 C 0.39 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D25-4-W25-09 25.00 4 8 .00 95.00 26.0 25.00 W 0.30 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D32-4-W32-09 32.00 4 8 .00 110.00 30.0 32.00 W 0.60 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D32-5-C32-09 32.00 5 8 .00 130.00 30.0 32.00 C 0.72 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D32-5-W32-09 32.00 5 8 .00 110.00 30.0 32.00 W 0.60 SR 10508082-HG SW4-SD BLD T08/M7 H490 E90AX D40-6-C32-09 40.00 6 8 00 130.00 38.0 32.00 C 0.77 SR 10508082-HG SW4-SD BLD T08/M7 Пластины см. стр.: H490 ANKX 0904-FF (455) H490 ANKX/ANCX-09 (454) fSUDOFLEXFST 490 LINE H490 E90AX-M Концевые фрезы 90° с резьбовым соединением FLEXFIT для двухсторонних прямоугольных пластин H490 ANKX/ANCX 09.. DRVS DC Ф Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Размер ключа Обозначение DC CICT(1) APMX LF DHUB THSZMS DRVS(2) jkg / P H490 E90AX D20-3-M10-09 20.00 3 8.00 30.00 18.70 M10 16.0 0.06 SR 10508082-HG BLD T08/M7 SW4-SD H490 E90AX D25-4-M12-09 25.00 4 8.00 28.00 21.00 M12 17.0 0.07 SR 10508082-HG BLD T08/M7 SW4-SD H490 E90AX D32-5-M16-09 32.00 5 8.00 30.00 29.00 M16 25.0 0.16 SR 10508082-HG BLD T08/M7 SW4-SD Пластины см. стр.: H490 ANKX 0904-FF (455) H490 ANKX/ANCX-09 (454) Хвостовики см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) fSUDO 490 LINE MULTI-MASTER H490 E90AX-MM Концевые фрезы 90° с резьбовым соединением MULTI-MASTER для двухсторонних прямоугольных пластин H490 ANKX/ANCX 090... DC т Т THSZMS DCONMS Не смазывайте резьбовое соединение MULTI-MASTER (1) Количество пластин Размер ключа Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 Обозначение DC CICT(1) APMX LF DCONMS THSZMS DRVS(2) / H490 E90AX D20-3-MMT12-09 20.00 3 8.00 24.00 18.70 T12 16.0 SR 10508082-HG BLD T08/M7 SW4-SD Пластины см. стр.: H490 ANKX 0904-FF (455) H490 ANKX/ANCX-09 (454) Хвостовики см. стр.: MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-SK (76) MM S-B (85° конические хвостовики) (73) MM S-D (89° конические хвостовики) (74) 18 ISCAR
